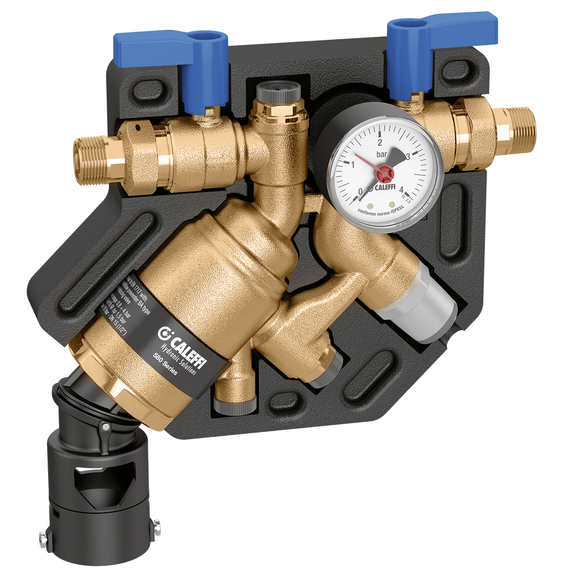

Samodejna kompaktna polnilna enota po standardu EN 1717 z enoto za zaporo povratnega toka tipa BA, zapornim ventilom, filtrom, priključki za tlačni preizkus za nadzor zapore povratnega toka, reducirnim ventilom.
Opis proizvoda
Samodejna kompaktna polnilna enota po standardu EN 1717 z enoto za zaporo povratnega toka tipa BA, zapornim ventilom, filtrom, priključki za tlačni preizkus za nadzor zapore povratnega toka, reducirnim ventilom.
Za vodoravno ali navpično montažo.
Z izolacijo.
Cevni ločevalnik skladen z zahtevami standarda EN 12729. Tlačni reducirni ventil certificiran v skladu s standardom EN 1567.
PATENT PENDING
Tehnični podatki
Note
Referenčni standardi za preprečevanje povratnega toka. Da preprečimo povratni tok vode iz ogrevalnega sistema, ki je onesnažen in nevaren za zdravje ljudi, je nepogrešljiva vgradnja avtomatske polnilne enote s preprečevalcem črnega toka. Pravilno uporabo hidravličnih preprečevalnikov povratnega toka ureja evropski referenčni standard EN 1717: 2000 (»Zaščita pred onesnaženjem pitne vode v vodovodnih inštalacijah in splošne zahteve naprav za preprečevanje onesnaženja s povratnim tokom«).
Certifikati
pdf
Risbe in specifikacije
| Koda artikla | Priključek | ||
|---|---|---|---|
| 580010 | G 1/2" A (ISO 228-1) M |
||
|
2D risba
dwg
To datoteko daj v skupno rabo
Prenesi to datoteko
dxf
To datoteko daj v skupno rabo
Prenesi to datoteko
3D modeli
stp
To datoteko daj v skupno rabo
Prenesi to datoteko
stp
To datoteko daj v skupno rabo
Prenesi to datoteko
igs
To datoteko daj v skupno rabo
Prenesi to datoteko
igs
To datoteko daj v skupno rabo
Prenesi to datoteko
Besedilo za razpis
Samodejna kompaktna polnilna enota po standardu EN 1717 z enoto za zaporo povratnega toka tipa BA, zapornim ventilom, filtrom, priključki za tlačni preizkus za nadzor zapore povratnega toka, reducirnim ventilom. Z izolacijo.
Za vodoravno ali navpično montažo. Cevni ločevalnik skladen z zahtevami standarda EN 12729. Tlačni reducirni ventil certificiran v skladu s standardom EN 1567. priključek: G 1/2" A (ISO 228-1) M. Maksimalni delovni tlak: 10 bar. Območje temperature medija: 2–65 °C. Območje nastavljanja tlaka: 0,8–4 bar. Material: medenina DR odporna na izločanje cinka.
|
|||
bim
Aplikacija omogoča določanje velikosti in izračune za cevi in vóde, ki prenašajo vodo ali zrak v hidravličnih oz. aerohidravličnih sistemih.
