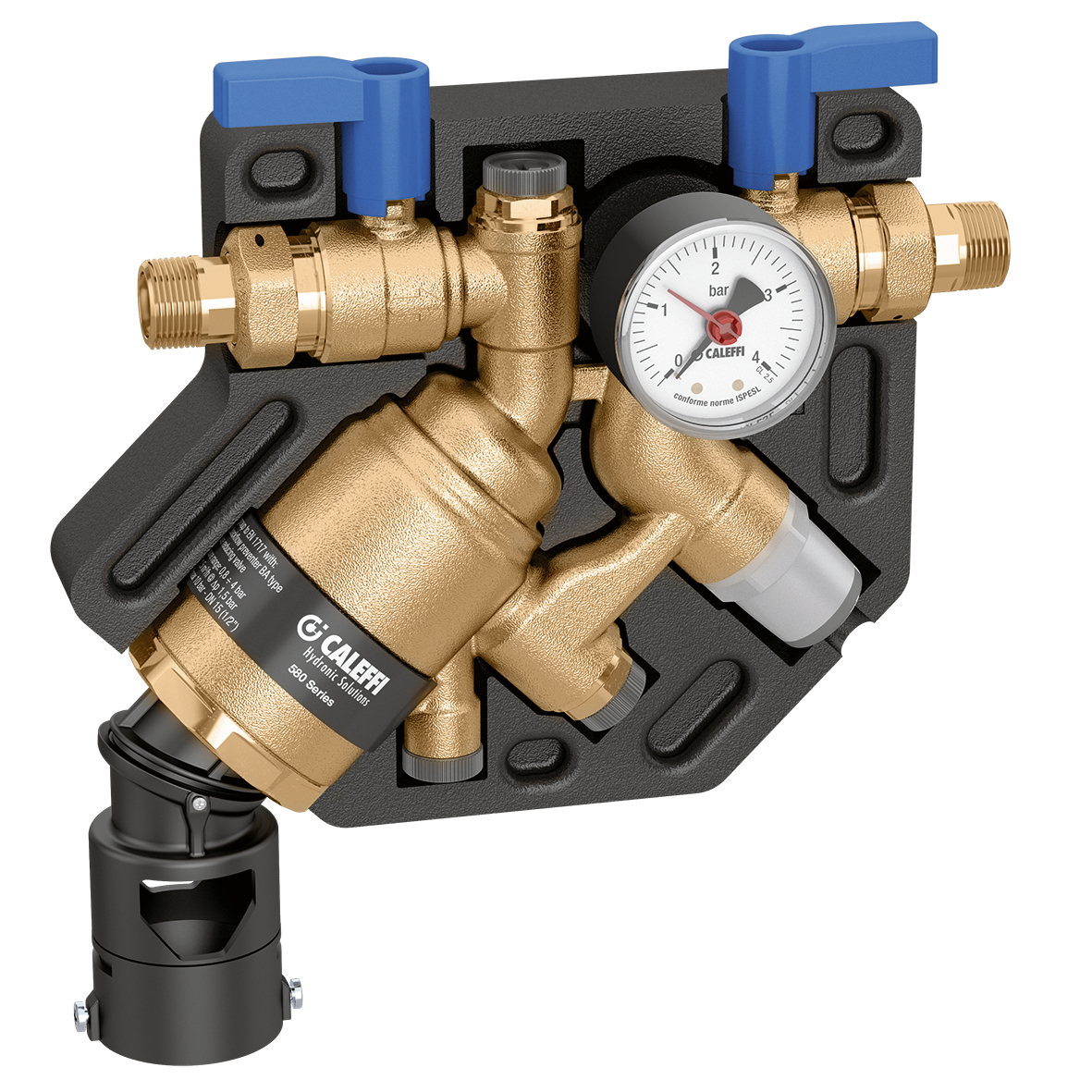

Automatická kompaktní dopouštěcí jednotka se systémovým oddělovačem typu BA podle EN 1717, uzavíracím ventilem, filtrem, zkušebními porty pro kontrolu systémového oddělovače a tlakovým redukčním ventilem.
Popis produktu
Automatická kompaktní dopouštěcí jednotka se systémovým oddělovačem typu BA podle EN 1717, uzavíracím ventilem, filtrem, zkušebními porty pro kontrolu systémového oddělovače a tlakovým redukčním ventilem.
Pro horizontální nebo vertikální instalace.
S izolací.
Systémový oddělovač splňující normu EN 12729. Tlakový redukční ventil certifikován podle normy EN 1567.
Technické údaje
Note
Referenční normy pro prevenci zpětného toku. Aby se zabránilo zpětnému toku vody z otopného systému, který je znečištěný a nebezpečný pro lidské zdraví, je nezbytné instalovat automatickou dopouštěcí jednotku se systémovým oddělovačem. Správné používání systémových oddělovačů se řídí evropskou normou EN 1717 („Ochrana proti znečištění pitné vody ve vnitřních vodovodech a všeobecné požadavky na zařízení na ochranu proti znečištění zpětným průtokem“).
Certifikace
pdf
Nákresy a specifikace
| Číslo dílu | Připojení | ||
|---|---|---|---|
| 580010 | G 1/2" A (ISO 228-1) M |
||
|
Nákresy 2D
dwg
Sdílet tento soubor
Stáhnout tento soubor
dxf
Sdílet tento soubor
Stáhnout tento soubor
Modely 3D
stp
Sdílet tento soubor
Stáhnout tento soubor
stp
Sdílet tento soubor
Stáhnout tento soubor
igs
Sdílet tento soubor
Stáhnout tento soubor
igs
Sdílet tento soubor
Stáhnout tento soubor
Text výběrového řízení
Automatická kompaktní dopouštěcí jednotka se systémovým oddělovačem typu BA podle EN 1717, uzavíracím ventilem, filtrem, zkušebními porty pro kontrolu systémového oddělovače a tlakovým redukčním ventilem. S izolací.
Pro horizontální nebo vertikální instalace. Systémový oddělovač splňující normu EN 12729. Tlakový redukční ventil certifikován podle normy EN 1567. Připojení: G 1/2" A (ISO 228-1) M. Maximální pracovní tlak: 10 bar. Rozsah středních teplot: 2–65 °C. Rozsah nastavení tlaku: 0,8–4 bar. Materiál: mosaz odolná proti odzinkování DR.
SCIP code
562e2a05-8795-4fa8-a240-83563dad8196
|
|||
bim
Tato aplikace umožňuje provádět dimenzování a výpočty trubek a potrubí k vedení vody nebo vzduchu, resp. v hydraulických nebo pneumatických zařízeních.
