Balansirni ventil z merilcem pretoka

Datum

Balansirni ventil je hidravlični element, ki omogoča natančno regulacijo pretoka ogrevalnega medija, ki napaja grelna telesa sistema. Pravilno balansiranje hidravličnih tokokrogov je nujno potrebno za zagotavljanje delovanja sistema skladno s projektnimi pogoji, doseganja večjega udobja v prostoru in manjše porabe energije. Ta posebna serija ventilov je opremljena z merilnikom pretoka za neposredno odčitavanje reguliranega pretoka. Merilnik je nameščen v obvodu (by-pass) ventila in ga je v času običajnega delovanja mogoče odklopiti, omogoča enostavno in hitro balansiranje tokokrogov brez uporabe diferencialnih manometrov in tovarniško določenih krivulj. Balansirni ventil je poleg tega popolnoma izoliran, prednastavljen za vročino, tako da zagotavlja popolno toplotno zaščito pri uporabi vroče in hladne vode.

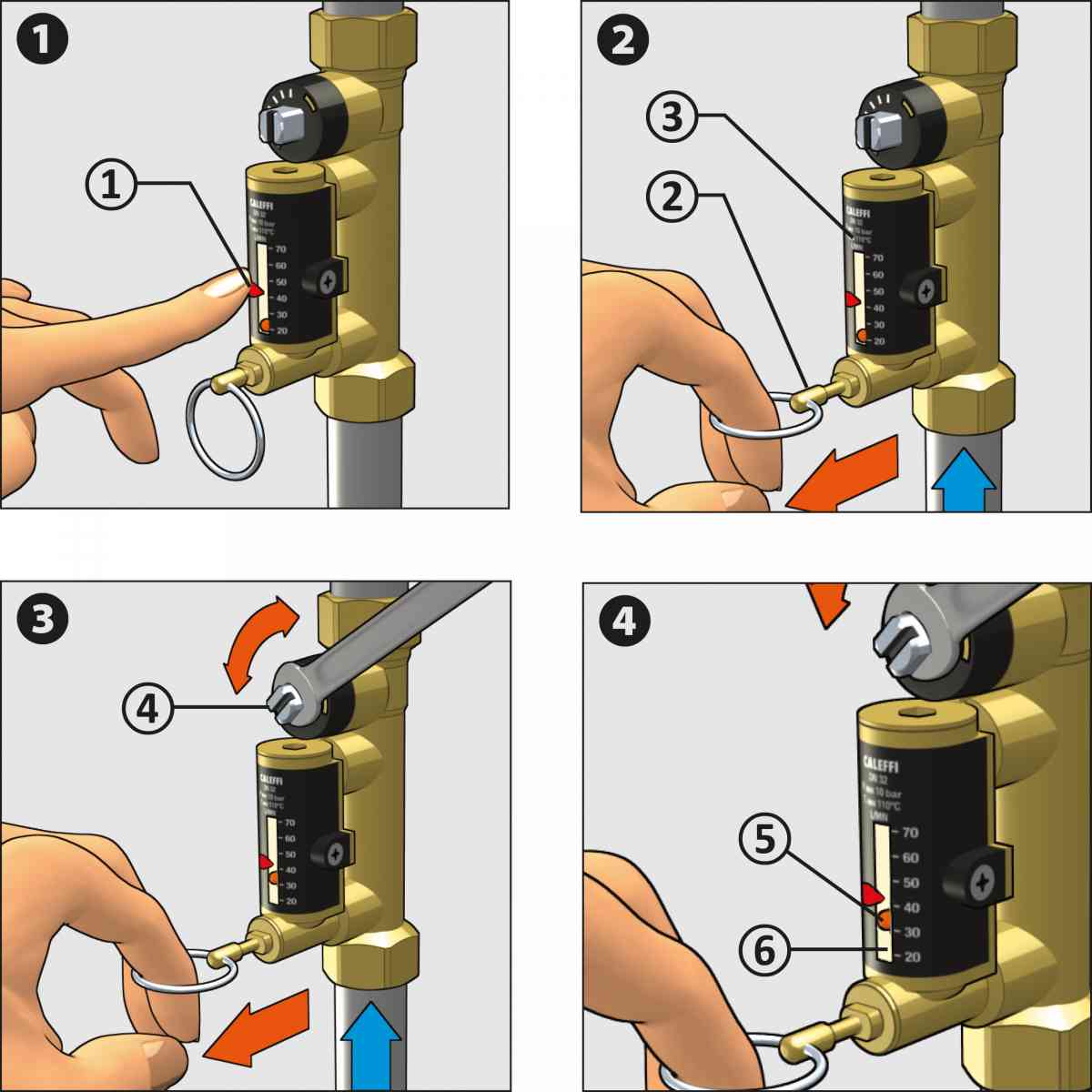

1. ​S premikom prikazovalnika (1) označite referenčni pretok, na katerega je treba nastaviti ventil.

2. Z obročem (2) odprite zapiralo, ki zapira pretok tekočine v merilniku pretoka (3), ko obratuje na običajen način.

3. Zapiralo držite odprto in s ključem za nastavljanje na osi krogličnega ventila (4) nastavite pretok. Prikazuje ga kovinska krogla (5), ki se premika v notranjosti vodil s pokaznim steklom na strani z graduirano lestvico za odčitavanje, izraženo v l/min.

4. Ko je postopek balansiranja zaključen, izpustite obroč zapirala na merilniku pretoka, ki se s pomočjo notranje vzmeti avtomatsko postavi v zaprti položaj.

















Paleta izdelkov:

Serija 132 ... Balansirni ventili z merilcem pretoka

Serija 258 ... Ročni balansirni ventil z merilci pretoka za solarne sisteme
