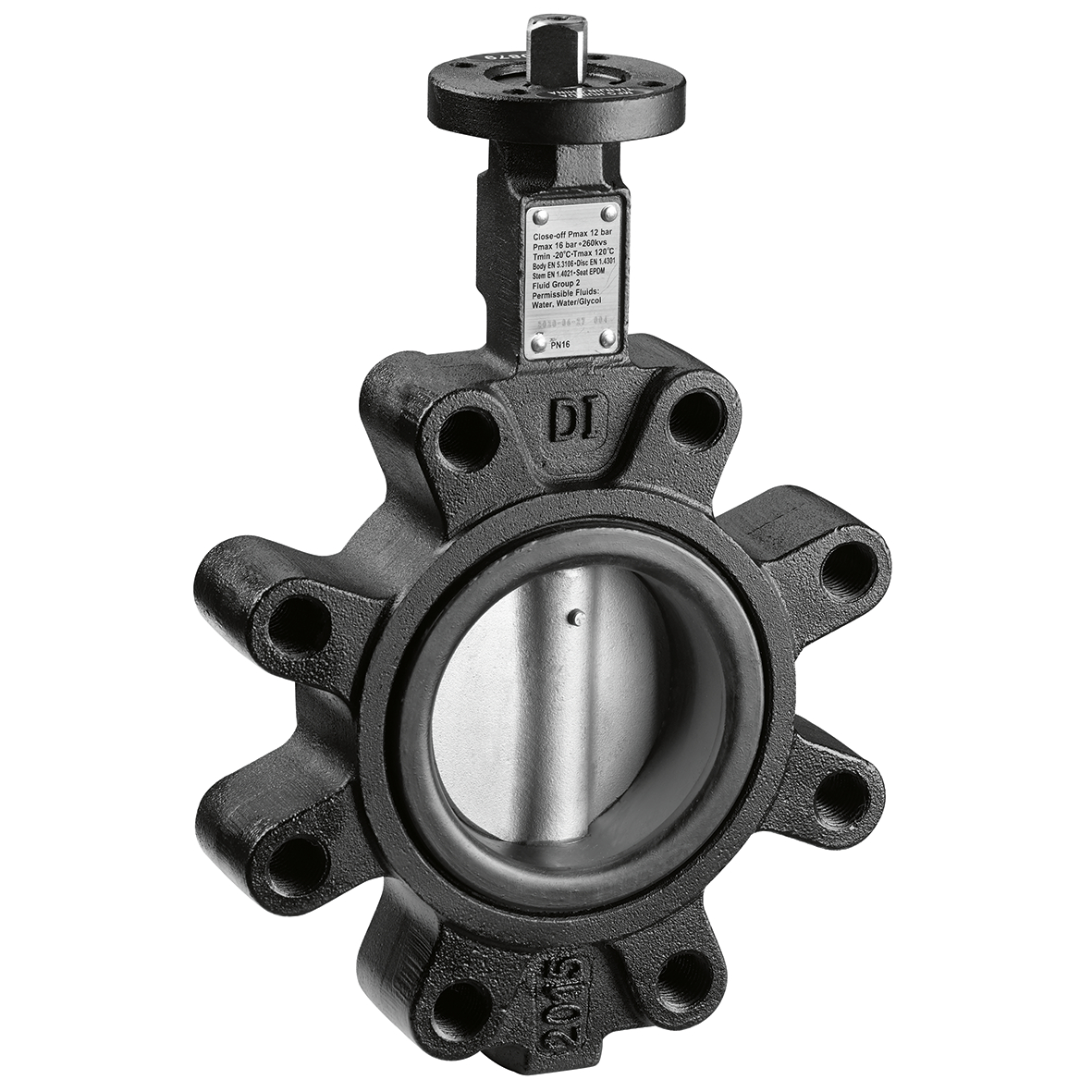

Metuljasta loputa, tip LUG.
Opis proizvoda
Metuljasta loputa, tip LUG.
Montaža s protiprirobnicami PN10/16 – EN 1092-1.
Tehnični podatki
Maksimalni delovni tlak:
16 bar
Območje temperature medija:
-20–120 °C
Material:
lito železo
Prenos
pdf
Risbe in specifikacije
| Koda artikla | Priključek | Kv | |
|---|---|---|---|
| 639040 | DN 40 (EN 1092-1) PN 16 |
65 m³/h | |
|
2D risba
dwg
To datoteko daj v skupno rabo
Prenesi to datoteko
dxf
To datoteko daj v skupno rabo
Prenesi to datoteko
3D modeli
Besedilo za razpis
CALEFFI, 639040.
Metuljasta loputa, tip LUG.
Montaža s protiprirobnicami PN10/16 – EN 1092-1.
Priključek: DN 40 (EN 1092-1) PN 16. Maksimalni delovni tlak: 16 bar. Območje temperature medija: -20–120 °C. Kv: 65 m³/h. Material: lito železo.
SCIP code
KODA V FAZI ANALIZE
|
|||
| 639050 | DN 50 (EN 1092-1) PN 16 |
100 m³/h | |
|
2D risba
dwg
To datoteko daj v skupno rabo
Prenesi to datoteko
dxf
To datoteko daj v skupno rabo
Prenesi to datoteko
3D modeli
Besedilo za razpis
CALEFFI, 639050.
Metuljasta loputa, tip LUG.
Montaža s protiprirobnicami PN10/16 – EN 1092-1.
Priključek: DN 50 (EN 1092-1) PN 16. Maksimalni delovni tlak: 16 bar. Območje temperature medija: -20–120 °C. Kv: 100 m³/h. Material: lito železo.
SCIP code
KODA V FAZI ANALIZE
|
|||
| 639060 | DN 65 (EN 1092-1) PN 16 |
170 m³/h | |
|
2D risba
dwg
To datoteko daj v skupno rabo
Prenesi to datoteko
dxf
To datoteko daj v skupno rabo
Prenesi to datoteko
3D modeli
Besedilo za razpis
CALEFFI, 639060.
Metuljasta loputa, tip LUG.
Montaža s protiprirobnicami PN10/16 – EN 1092-1.
Priključek: DN 65 (EN 1092-1) PN 16. Maksimalni delovni tlak: 16 bar. Območje temperature medija: -20–120 °C. Kv: 170 m³/h. Material: lito železo.
SCIP code
KODA V FAZI ANALIZE
|
|||
| 639080 | DN 80 (EN 1092-1) PN 16 |
260 m³/h | |
|
2D risba
dwg
To datoteko daj v skupno rabo
Prenesi to datoteko
dxf
To datoteko daj v skupno rabo
Prenesi to datoteko
3D modeli
igs
To datoteko daj v skupno rabo
Prenesi to datoteko
stp
To datoteko daj v skupno rabo
Prenesi to datoteko
Besedilo za razpis
CALEFFI, 639080.
Metuljasta loputa, tip LUG.
Montaža s protiprirobnicami PN10/16 – EN 1092-1.
Priključek: DN 80 (EN 1092-1) PN 16. Maksimalni delovni tlak: 16 bar. Območje temperature medija: -20–120 °C. Kv: 260 m³/h. Material: lito železo.
SCIP code
KODA V FAZI ANALIZE
|
|||
| 639100 | DN 100 (EN 1092-1) PN 16 |
520 m³/h | |
|
2D risba
dxf
To datoteko daj v skupno rabo
Prenesi to datoteko
dwg
To datoteko daj v skupno rabo
Prenesi to datoteko
3D modeli
igs
To datoteko daj v skupno rabo
Prenesi to datoteko
stp
To datoteko daj v skupno rabo
Prenesi to datoteko
Besedilo za razpis
CALEFFI, 639100.
Metuljasta loputa, tip LUG.
Montaža s protiprirobnicami PN10/16 – EN 1092-1.
Priključek: DN 100 (EN 1092-1) PN 16. Maksimalni delovni tlak: 16 bar. Območje temperature medija: -20–120 °C. Kv: 520 m³/h. Material: lito železo.
SCIP code
KODA V FAZI ANALIZE
|
|||
| 639120 | DN 125 (EN 1092-1) PN 16 |
880 m³/h | |
|
2D risba
dwg
To datoteko daj v skupno rabo
Prenesi to datoteko
dxf
To datoteko daj v skupno rabo
Prenesi to datoteko
3D modeli
igs
To datoteko daj v skupno rabo
Prenesi to datoteko
stp
To datoteko daj v skupno rabo
Prenesi to datoteko
Besedilo za razpis
CALEFFI, 639120.
Metuljasta loputa, tip LUG.
Montaža s protiprirobnicami PN10/16 – EN 1092-1.
Priključek: DN 125 (EN 1092-1) PN 16. Maksimalni delovni tlak: 16 bar. Območje temperature medija: -20–120 °C. Kv: 880 m³/h. Material: lito železo.
SCIP code
KODA V FAZI ANALIZE
|
|||
| 639150 | DN 150 (EN 1092-1) PN 16 |
1400 m³/h | |
|
2D risba
dwg
To datoteko daj v skupno rabo
Prenesi to datoteko
dxf
To datoteko daj v skupno rabo
Prenesi to datoteko
3D modeli
igs
To datoteko daj v skupno rabo
Prenesi to datoteko
stp
To datoteko daj v skupno rabo
Prenesi to datoteko
Besedilo za razpis
CALEFFI, 639150.
Metuljasta loputa, tip LUG.
Montaža s protiprirobnicami PN10/16 – EN 1092-1.
Priključek: DN 150 (EN 1092-1) PN 16. Maksimalni delovni tlak: 16 bar. Območje temperature medija: -20–120 °C. Kv: 1400 m³/h. Material: lito železo.
SCIP code
KODA V FAZI ANALIZE
|
|||
