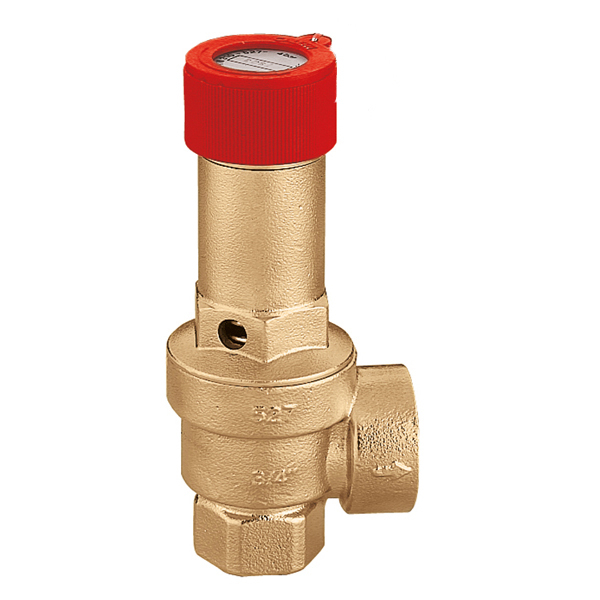

Zawór bezpieczeństwa
Opis produktu
Zawór bezpieczeństwa
Specjalne nastawy
Nastawy: 1 - 1,5 - 2 - 7 - 8 bar
Ciśnienie otwarcia: +10 % ustawionego
Ciśnienie zamknięcia: - 20 % ustawionego
Dane techniczne
Zakres temperatury medium:
5–110 °C
Ciśnienie nominalne:
PN 10
Certyfikaty

Pobierz
Rysunki i specyfikacje
Kod produktu | Przyłącze | Podłączenie spustu | Nastawa (Ciśnienie) |
---|---|---|---|
527410 EST | G 1/2" (ISO 228-1) GW |
G 3/4" (ISO 228-1) GW |
1 bar |
Modele 3D
Specyfikacja techniczna
Zawór bezpieczeństwa
Specjalne nastawy
Nastawy: 1 - 1,5 - 2 - 7 - 8 bar
Ciśnienie otwarcia: +10 % ustawionego
Ciśnienie zamknięcia: - 20 % ustawionego Przyłącze: G 1/2" (ISO 228-1) GW. Podłączenie spustu: G 3/4" (ISO 228-1) GW. Zakres temperatury medium: 5–110 °C. Nastawa (Ciśnienie): 1 bar. Ciśnienie nominalne: PN 10.
SCIP code
14b95af2-da55-4edc-8928-7dc5e25560b2
|
|||
527415 EST | G 1/2" (ISO 228-1) GW wlot |
G 3/4" (ISO 228-1) GW wylot |
1,5 bar |
Modele 3D
Specyfikacja techniczna
Zawór bezpieczeństwa
Specjalne nastawy
Nastawy: 1 - 1,5 - 2 - 7 - 8 bar
Ciśnienie otwarcia: +10 % ustawionego
Ciśnienie zamknięcia: - 20 % ustawionego Przyłącze: G 1/2" (ISO 228-1) GW, wlot. Podłączenie spustu: G 3/4" (ISO 228-1) GW, wylot. Zakres temperatury medium: 5–110 °C. Nastawa (Ciśnienie): 1,5 bar. Ciśnienie nominalne: PN 10.
SCIP code
14b95af2-da55-4edc-8928-7dc5e25560b2
|
|||
527420 EST | G 1/2" (ISO 228-1) GW |
G 3/4" (ISO 228-1) GW |
2 bar |
Modele 3D
Specyfikacja techniczna
Zawór bezpieczeństwa
Specjalne nastawy
Nastawy: 1 - 1,5 - 2 - 7 - 8 bar
Ciśnienie otwarcia: +10 % ustawionego
Ciśnienie zamknięcia: - 20 % ustawionego Przyłącze: G 1/2" (ISO 228-1) GW. Podłączenie spustu: G 3/4" (ISO 228-1) GW. Zakres temperatury medium: 5–110 °C. Nastawa (Ciśnienie): 2 bar. Ciśnienie nominalne: PN 10.
SCIP code
14b95af2-da55-4edc-8928-7dc5e25560b2
|
|||
527470 EST | G 1/2" (ISO 228-1) GW wlot |
G 3/4" (ISO 228-1) GW wylot |
7 bar |
Modele 3D
Specyfikacja techniczna
Zawór bezpieczeństwa
Specjalne nastawy
Nastawy: 1 - 1,5 - 2 - 7 - 8 bar
Ciśnienie otwarcia: +10 % ustawionego
Ciśnienie zamknięcia: - 20 % ustawionego Przyłącze: G 1/2" (ISO 228-1) GW, wlot. Podłączenie spustu: G 3/4" (ISO 228-1) GW, wylot. Zakres temperatury medium: 5–110 °C. Nastawa (Ciśnienie): 7 bar. Ciśnienie nominalne: PN 10.
SCIP code
14b95af2-da55-4edc-8928-7dc5e25560b2
|
|||
527480 EST | G 1/2" (ISO 228-1) GW |
G 3/4" (ISO 228-1) GW |
8 bar |
Modele 3D
Specyfikacja techniczna
Zawór bezpieczeństwa
Specjalne nastawy
Nastawy: 1 - 1,5 - 2 - 7 - 8 bar
Ciśnienie otwarcia: +10 % ustawionego
Ciśnienie zamknięcia: - 20 % ustawionego Przyłącze: G 1/2" (ISO 228-1) GW. Podłączenie spustu: G 3/4" (ISO 228-1) GW. Zakres temperatury medium: 5–110 °C. Nastawa (Ciśnienie): 8 bar. Ciśnienie nominalne: PN 10.
SCIP code
14b95af2-da55-4edc-8928-7dc5e25560b2
|
|||
527510 EST | G 3/4" (ISO 228-1) GW |
G 1" (ISO 228-1) GW |
1 bar |
Rysunki 2D
Modele 3D
Specyfikacja techniczna
Zawór bezpieczeństwa
Specjalne nastawy
Nastawy: 1 - 1,5 - 2 - 7 - 8 bar
Ciśnienie otwarcia: +10 % ustawionego
Ciśnienie zamknięcia: - 20 % ustawionego Przyłącze: G 3/4" (ISO 228-1) GW. Podłączenie spustu: G 1" (ISO 228-1) GW. Zakres temperatury medium: 5–110 °C. Nastawa (Ciśnienie): 1 bar. Ciśnienie nominalne: PN 10.
SCIP code
e81828bb-d209-4e6c-a374-cfac03656b11
|
|||
527515 EST | G 3/4" (ISO 228-1) GW |
G 1" (ISO 228-1) GW |
1,5 bar |
Rysunki 2D
Modele 3D
Specyfikacja techniczna
Zawór bezpieczeństwa
Specjalne nastawy
Nastawy: 1 - 1,5 - 2 - 7 - 8 bar
Ciśnienie otwarcia: +10 % ustawionego
Ciśnienie zamknięcia: - 20 % ustawionego Przyłącze: G 3/4" (ISO 228-1) GW. Podłączenie spustu: G 1" (ISO 228-1) GW. Zakres temperatury medium: 5–110 °C. Nastawa (Ciśnienie): 1,5 bar. Ciśnienie nominalne: PN 10.
SCIP code
e81828bb-d209-4e6c-a374-cfac03656b11
|
|||
527520 EST | G 3/4" (ISO 228-1) GW |
G 1" (ISO 228-1) GW |
2 bar |
Rysunki 2D
Modele 3D
Specyfikacja techniczna
Zawór bezpieczeństwa
Specjalne nastawy
Nastawy: 1 - 1,5 - 2 - 7 - 8 bar
Ciśnienie otwarcia: +10 % ustawionego
Ciśnienie zamknięcia: - 20 % ustawionego Przyłącze: G 3/4" (ISO 228-1) GW. Podłączenie spustu: G 1" (ISO 228-1) GW. Zakres temperatury medium: 5–110 °C. Nastawa (Ciśnienie): 2 bar. Ciśnienie nominalne: PN 10.
SCIP code
e81828bb-d209-4e6c-a374-cfac03656b11
|
|||
527570 EST | G 3/4" (ISO 228-1) GW |
G 1" (ISO 228-1) GW |
7 bar |
Rysunki 2D
Modele 3D
Specyfikacja techniczna
Zawór bezpieczeństwa
Specjalne nastawy
Nastawy: 1 - 1,5 - 2 - 7 - 8 bar
Ciśnienie otwarcia: +10 % ustawionego
Ciśnienie zamknięcia: - 20 % ustawionego Przyłącze: G 3/4" (ISO 228-1) GW. Podłączenie spustu: G 1" (ISO 228-1) GW. Zakres temperatury medium: 5–110 °C. Nastawa (Ciśnienie): 7 bar. Ciśnienie nominalne: PN 10.
SCIP code
e81828bb-d209-4e6c-a374-cfac03656b11
|
|||
527580 EST | G 3/4" (ISO 228-1) GW wlot |
G 1" (ISO 228-1) GW wylot |
8 bar |
Rysunki 2D
Modele 3D
Specyfikacja techniczna
Zawór bezpieczeństwa
Specjalne nastawy
Nastawy: 1 - 1,5 - 2 - 7 - 8 bar
Ciśnienie otwarcia: +10 % ustawionego
Ciśnienie zamknięcia: - 20 % ustawionego Przyłącze: G 3/4" (ISO 228-1) GW, wlot. Podłączenie spustu: G 1" (ISO 228-1) GW, wylot. Zakres temperatury medium: 5–110 °C. Nastawa (Ciśnienie): 8 bar. Ciśnienie nominalne: PN 10.
SCIP code
e81828bb-d209-4e6c-a374-cfac03656b11
|
|||
527610 EST | G 1" (ISO 228-1) GW |
G 1 1/4" (ISO 228-1) GW |
1 bar |
Modele 3D
Specyfikacja techniczna
Zawór bezpieczeństwa
Specjalne nastawy
Nastawy: 1 - 1,5 - 2 - 7 - 8 bar
Ciśnienie otwarcia: +10 % ustawionego
Ciśnienie zamknięcia: - 20 % ustawionego Przyłącze: G 1" (ISO 228-1) GW. Podłączenie spustu: G 1 1/4" (ISO 228-1) GW. Zakres temperatury medium: 5–110 °C. Nastawa (Ciśnienie): 1 bar. Ciśnienie nominalne: PN 10.
SCIP code
14b95af2-da55-4edc-8928-7dc5e25560b2
|
|||
527615 EST | G 1" (ISO 228-1) GW |
G 1 1/4" (ISO 228-1) GW |
1,5 bar |
Modele 3D
Specyfikacja techniczna
Zawór bezpieczeństwa
Specjalne nastawy
Nastawy: 1 - 1,5 - 2 - 7 - 8 bar
Ciśnienie otwarcia: +10 % ustawionego
Ciśnienie zamknięcia: - 20 % ustawionego Przyłącze: G 1" (ISO 228-1) GW. Podłączenie spustu: G 1 1/4" (ISO 228-1) GW. Zakres temperatury medium: 5–110 °C. Nastawa (Ciśnienie): 1,5 bar. Ciśnienie nominalne: PN 10.
SCIP code
14b95af2-da55-4edc-8928-7dc5e25560b2
|
|||
527620 EST | G 1" (ISO 228-1) GW wlot |
G 1 1/4" (ISO 228-1) GW wylot |
2 bar |
Modele 3D
Specyfikacja techniczna
Zawór bezpieczeństwa
Specjalne nastawy
Nastawy: 1 - 1,5 - 2 - 7 - 8 bar
Ciśnienie otwarcia: +10 % ustawionego
Ciśnienie zamknięcia: - 20 % ustawionego Przyłącze: G 1" (ISO 228-1) GW, wlot. Podłączenie spustu: G 1 1/4" (ISO 228-1) GW, wylot. Zakres temperatury medium: 5–110 °C. Nastawa (Ciśnienie): 2 bar. Ciśnienie nominalne: PN 10.
SCIP code
14b95af2-da55-4edc-8928-7dc5e25560b2
|
|||
527670 EST | G 1" (ISO 228-1) GW |
G 1 1/4" (ISO 228-1) GW |
7 bar |
Modele 3D
Specyfikacja techniczna
Zawór bezpieczeństwa
Specjalne nastawy
Nastawy: 1 - 1,5 - 2 - 7 - 8 bar
Ciśnienie otwarcia: +10 % ustawionego
Ciśnienie zamknięcia: - 20 % ustawionego Przyłącze: G 1" (ISO 228-1) GW. Podłączenie spustu: G 1 1/4" (ISO 228-1) GW. Zakres temperatury medium: 5–110 °C. Nastawa (Ciśnienie): 7 bar. Ciśnienie nominalne: PN 10.
SCIP code
14b95af2-da55-4edc-8928-7dc5e25560b2
|
|||
527680 EST | G 1" (ISO 228-1) GW |
G 1 1/4" (ISO 228-1) GW |
8 bar |
Modele 3D
Specyfikacja techniczna
Zawór bezpieczeństwa
Specjalne nastawy
Nastawy: 1 - 1,5 - 2 - 7 - 8 bar
Ciśnienie otwarcia: +10 % ustawionego
Ciśnienie zamknięcia: - 20 % ustawionego Przyłącze: G 1" (ISO 228-1) GW. Podłączenie spustu: G 1 1/4" (ISO 228-1) GW. Zakres temperatury medium: 5–110 °C. Nastawa (Ciśnienie): 8 bar. Ciśnienie nominalne: PN 10.
SCIP code
14b95af2-da55-4edc-8928-7dc5e25560b2
|
|||
527710 EST | G 1 1/4" (ISO 228-1) GW wlot |
G 1 1/2" (ISO 228-1) GW wylot |
1 bar |
Rysunki 2D
Modele 3D
Specyfikacja techniczna
Zawór bezpieczeństwa
Specjalne nastawy
Nastawy: 1 - 1,5 - 2 - 7 - 8 bar
Ciśnienie otwarcia: +10 % ustawionego
Ciśnienie zamknięcia: - 20 % ustawionego Przyłącze: G 1 1/4" (ISO 228-1) GW, wlot. Podłączenie spustu: G 1 1/2" (ISO 228-1) GW, wylot. Zakres temperatury medium: 5–110 °C. Nastawa (Ciśnienie): 1 bar. Ciśnienie nominalne: PN 10.
SCIP code
14b95af2-da55-4edc-8928-7dc5e25560b2
|
|||
527715 EST | G 1 1/4" (ISO 228-1) GW |
G 1 1/2" (ISO 228-1) GW |
1,5 bar |
Rysunki 2D
Modele 3D
Specyfikacja techniczna
Zawór bezpieczeństwa
Specjalne nastawy
Nastawy: 1 - 1,5 - 2 - 7 - 8 bar
Ciśnienie otwarcia: +10 % ustawionego
Ciśnienie zamknięcia: - 20 % ustawionego Przyłącze: G 1 1/4" (ISO 228-1) GW. Podłączenie spustu: G 1 1/2" (ISO 228-1) GW. Zakres temperatury medium: 5–110 °C. Nastawa (Ciśnienie): 1,5 bar. Ciśnienie nominalne: PN 10.
SCIP code
14b95af2-da55-4edc-8928-7dc5e25560b2
|
|||
527720 EST | G 1 1/4" (ISO 228-1) GW |
G 1 1/2" (ISO 228-1) GW |
2 bar |
Rysunki 2D
Modele 3D
Specyfikacja techniczna
Zawór bezpieczeństwa
Specjalne nastawy
Nastawy: 1 - 1,5 - 2 - 7 - 8 bar
Ciśnienie otwarcia: +10 % ustawionego
Ciśnienie zamknięcia: - 20 % ustawionego Przyłącze: G 1 1/4" (ISO 228-1) GW. Podłączenie spustu: G 1 1/2" (ISO 228-1) GW. Zakres temperatury medium: 5–110 °C. Nastawa (Ciśnienie): 2 bar. Ciśnienie nominalne: PN 10.
SCIP code
14b95af2-da55-4edc-8928-7dc5e25560b2
|
|||
527770 EST | G 1 1/4" (ISO 228-1) GW |
G 1 1/2" (ISO 228-1) GW |
7 bar |
Rysunki 2D
Modele 3D
Specyfikacja techniczna
Zawór bezpieczeństwa
Specjalne nastawy
Nastawy: 1 - 1,5 - 2 - 7 - 8 bar
Ciśnienie otwarcia: +10 % ustawionego
Ciśnienie zamknięcia: - 20 % ustawionego Przyłącze: G 1 1/4" (ISO 228-1) GW. Podłączenie spustu: G 1 1/2" (ISO 228-1) GW. Zakres temperatury medium: 5–110 °C. Nastawa (Ciśnienie): 7 bar. Ciśnienie nominalne: PN 10.
SCIP code
14b95af2-da55-4edc-8928-7dc5e25560b2
|
|||
527780 EST | G 1 1/4" (ISO 228-1) GW wlot |
G 1 1/2" (ISO 228-1) GW wylot |
8 bar |
Rysunki 2D
Modele 3D
Specyfikacja techniczna
Zawór bezpieczeństwa
Specjalne nastawy
Nastawy: 1 - 1,5 - 2 - 7 - 8 bar
Ciśnienie otwarcia: +10 % ustawionego
Ciśnienie zamknięcia: - 20 % ustawionego Przyłącze: G 1 1/4" (ISO 228-1) GW, wlot. Podłączenie spustu: G 1 1/2" (ISO 228-1) GW, wylot. Zakres temperatury medium: 5–110 °C. Nastawa (Ciśnienie): 8 bar. Ciśnienie nominalne: PN 10.
SCIP code
14b95af2-da55-4edc-8928-7dc5e25560b2
|
