Zawór antyskażeniowy z wbudowanym zaworem odcinającym, typ EA
Opis produktu

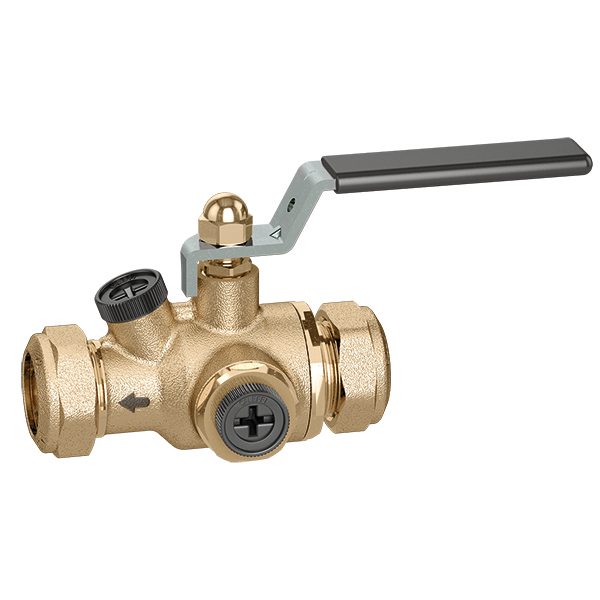

Zawór antyskażeniowy z wbudowanym zaworem odcinającym, typ EA
Certyfikowane zgodnie z normami EN 13959 i EN 13828.
Wymienny wkład zaworu zwrotnego.
Króćce testowe przed i za zaworem.
PATENT PENDING
Dane techniczne
Maksymalne ciśnienie pracy:
10 bar
Minimalne ciśnienie otwarcia zaworu zwrotnego:
0,5 kPa
Zakres temperatury medium:
0–30 °C
Medium:
woda użytkowa
Materiał:
stop mosiądzu odporny na odcynkowanie
Certyfikaty
pdf
Rysunki i specyfikacje
| Kod produktu | Przyłącze | DN | |
|---|---|---|---|
| 324110 | Ø 15 |
DN 20 (korpus) | |
|
Rysunki 2D
dwg
Udostępnij ten plik
Pobierz ten plik
dxf
Udostępnij ten plik
Pobierz ten plik
Modele 3D
Specyfikacja techniczna
Zawór antyskażeniowy z wbudowanym zaworem odcinającym, typ EA Certyfikowane zgodnie z normami EN 13959 i EN 13828. Wymienny wkład zaworu zwrotnego.
Króćce testowe przed i za zaworem. Przyłącze: Ø 15. Maksymalne ciśnienie pracy: 10 bar. Minimalne ciśnienie otwarcia zaworu zwrotnego: 0,5 kPa. Zakres temperatury medium: 0–30 °C. Medium: woda użytkowa. DN: DN 20 (korpus). Materiał: stop mosiądzu odporny na odcynkowanie.
SCIP code
cb75372d-49c6-4f19-841a-7fdfc93bef58
|
|||
| 324120 | Ø 22 |
DN 20 (korpus) | |
|
Rysunki 2D
dwg
Udostępnij ten plik
Pobierz ten plik
dxf
Udostępnij ten plik
Pobierz ten plik
Modele 3D
Specyfikacja techniczna
Zawór antyskażeniowy z wbudowanym zaworem odcinającym, typ EA Certyfikowane zgodnie z normami EN 13959 i EN 13828. Wymienny wkład zaworu zwrotnego.
Króćce testowe przed i za zaworem. Przyłącze: Ø 22. Maksymalne ciśnienie pracy: 10 bar. Minimalne ciśnienie otwarcia zaworu zwrotnego: 0,5 kPa. Zakres temperatury medium: 0–30 °C. Medium: woda użytkowa. DN: DN 20 (korpus). Materiał: stop mosiądzu odporny na odcynkowanie.
SCIP code
5575b56a-9e84-44d4-98b5-224980f4981b
|
|||
igs
stp
bim
