Serie 324

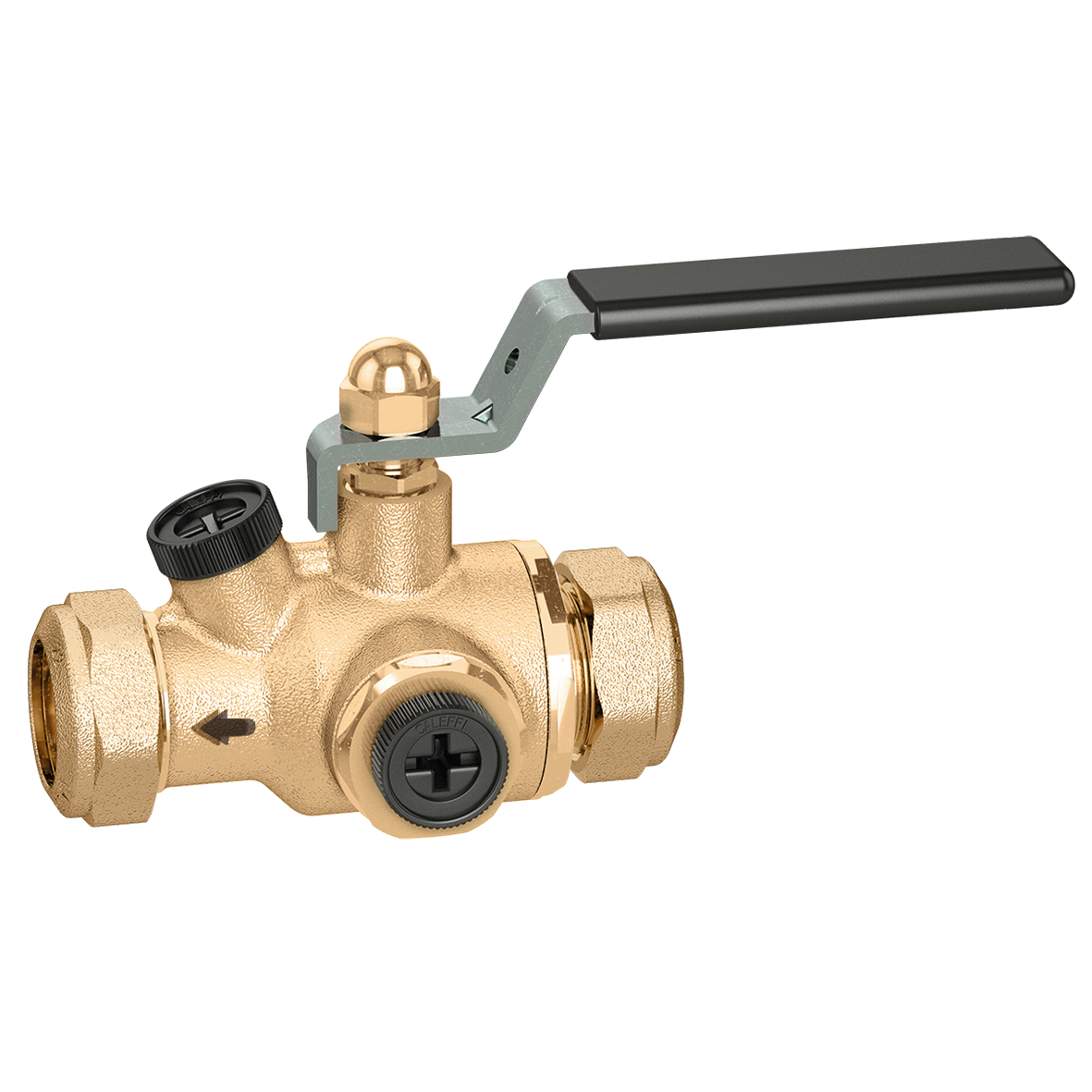

Rückschlagventil Typ EA mit eingebautem Absperrventil

Gehe zu

Hohe Auflösung herunterladen

Produktbeschreibung

Rückschlagventil Typ EA mit eingebautem
Absperrventil
Ein- und ausgangsseitige Prüfanschlüsse.
Austauschbare Rückschlagventilkartusche

PATENT PENDING

Technische Daten

Maximaler Arbeitsdruck: 10 bar

Mindestöffnungsdruck des Rückschlagventils: 0,5 kPa

Mittlerer Temperaturbereich: 5–65 °C

Mittel: Brauchwasser

Material: entzinkungsbeständiges Messing DR "bleiarm"

Zertifizierungen

Herunterladen

Zeichnungen und Spezifikationen

Artikelnummer	Verbindung	DN
324110	Ø 15	DN 20 (Gehäuse)
2D-Zeichnungen dwg Diese Datei freigeben Diese Datei herunterladen Freigeben Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/324110%20%28dwg%29.dwg dxf Diese Datei freigeben Diese Datei herunterladen Freigeben Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/324110%20%28dxf%29.dxf pdf Diese Datei herunterladen 3D-Modelle igs Diese Datei freigeben Diese Datei herunterladen Freigeben Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/324110%20%28igs%29.igs stp Diese Datei freigeben Diese Datei herunterladen Freigeben Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/324110%20%28stp%29.stp bim Ausschreibungstext CALEFFI, 324110. Rückschlagventil Typ EA mit eingebautem Absperrventil Ein- und ausgangsseitige Prüfanschlüsse. Austauschbare Rückschlagventilkartusche Verbindung: Ø 15. Maximaler Arbeitsdruck: 10 bar. Mindestöffnungsdruck des Rückschlagventils: 0,5 kPa. Mittlerer Temperaturbereich: 5–65 °C. Mittel: Brauchwasser. DN: DN 20 (Gehäuse). Material: entzinkungsbeständiges Messing DR "bleiarm". SCIP code cb75372d-49c6-4f19-841a-7fdfc93bef58
324120	Ø 22	DN 20 (Gehäuse)
2D-Zeichnungen dwg Diese Datei freigeben Diese Datei herunterladen Freigeben Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/324120%20%28dwg%29.dwg dxf Diese Datei freigeben Diese Datei herunterladen Freigeben Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/324120%20%28dxf%29.dxf pdf Diese Datei herunterladen 3D-Modelle igs Diese Datei freigeben Diese Datei herunterladen Freigeben Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/324120%20%28igs%29.igs stp Diese Datei freigeben Diese Datei herunterladen Freigeben Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/324120%20%28stp%29.stp bim Ausschreibungstext CALEFFI, 324120. Rückschlagventil Typ EA mit eingebautem Absperrventil Ein- und ausgangsseitige Prüfanschlüsse. Austauschbare Rückschlagventilkartusche Verbindung: Ø 22. Maximaler Arbeitsdruck: 10 bar. Mindestöffnungsdruck des Rückschlagventils: 0,5 kPa. Mittlerer Temperaturbereich: 5–65 °C. Mittel: Brauchwasser. DN: DN 20 (Gehäuse). Material: entzinkungsbeständiges Messing DR "bleiarm". SCIP code 5575b56a-9e84-44d4-98b5-224980f4981b
