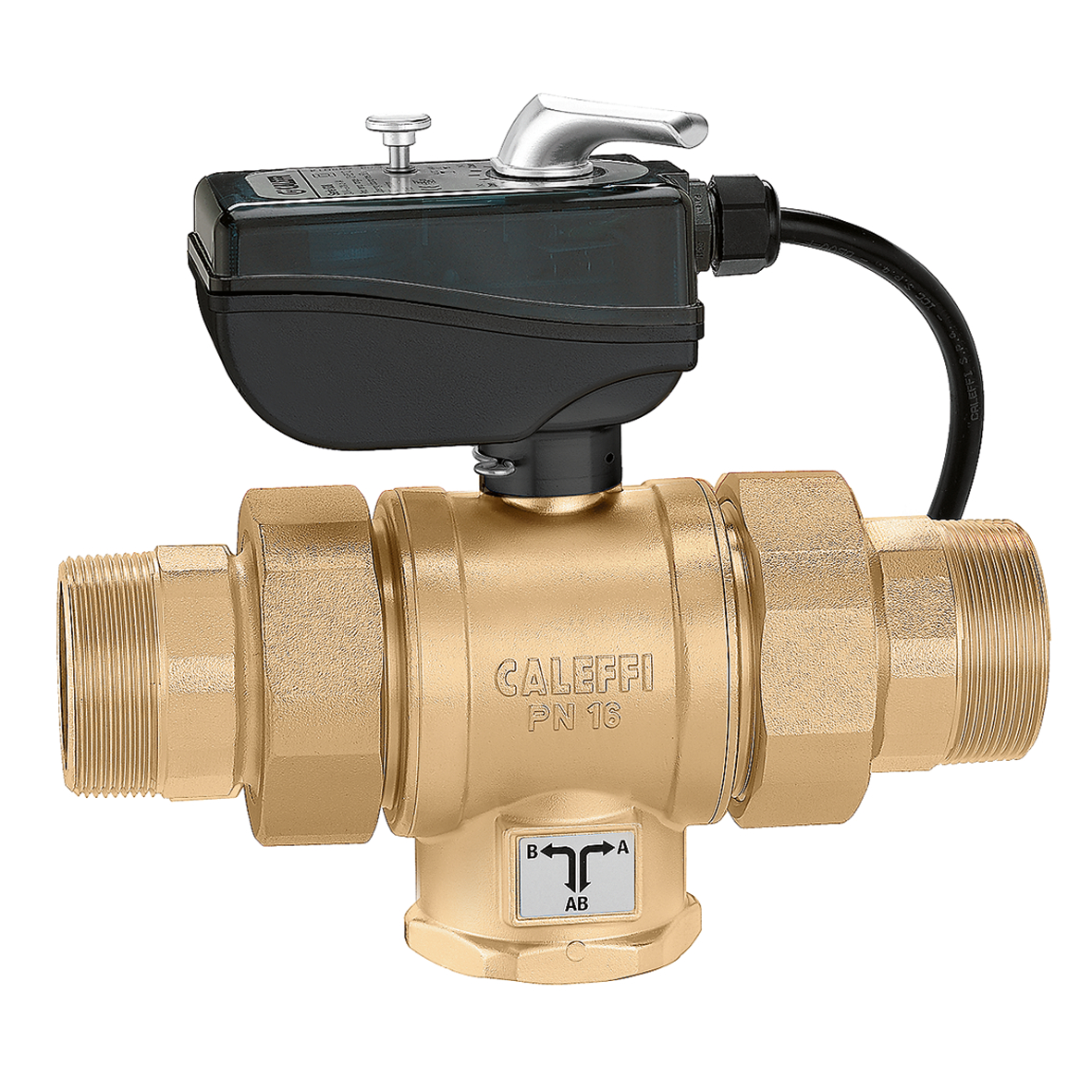

Trójdrożny zawór kulowy z napędem
Opis produktu
Trójdrożny zawór kulowy z napędem
obrót 180° - typ “L” - redukcja średnicy.
moment obrotowy siłownika 15 N·m.
Z mikroprzełącznikiem pomocniczym
Dane techniczne
Maksymalne ciśnienie pracy:
16 bar
Zakres temperatury medium:
-10–110 °C
Zakres temperatury otoczenia:
-10–55 °C
Stopień ochrony:
IP 65
Styk mikroprzełącznika pomocniczego (230 V):
6 (2) A
Certyfikaty
pdf
Rysunki i specyfikacje
| Kod produktu | Przyłącze | Zasilanie elektryczne | Kv |
|---|---|---|---|
| 638053 | R 3/4" (EN 10226-1) GZ |
230 V AC | 9,9 m³/h |
|
Rysunki 2D
dwg
Udostępnij ten plik
Pobierz ten plik
dwg
Udostępnij ten plik
Pobierz ten plik
dxf
Udostępnij ten plik
Pobierz ten plik
dxf
Udostępnij ten plik
Pobierz ten plik
Modele 3D
Specyfikacja techniczna
Trójdrożny zawór kulowy z napędem Z mikroprzełącznikiem pomocniczym
obrót 180° - typ “L” - redukcja średnicy.
moment obrotowy siłownika 15 N·m. Przyłącze: R 3/4" (EN 10226-1) GZ. Maksymalne ciśnienie pracy: 16 bar. Zakres temperatury medium: -10–110 °C. Zakres temperatury otoczenia: -10–55 °C. Zasilanie elektryczne: 230 V AC. Stopień ochrony: IP 65. Styk mikroprzełącznika pomocniczego (230 V): 6 (2) A. Kv: 9,9 m³/h.
SCIP code
ddb02298-7ffe-442e-af0d-6460cd454e60
|
|||
| 638063 | R 1" (EN 10226-1) GZ |
230 V AC | 13,4 m³/h |
|
Rysunki 2D
dwg
Udostępnij ten plik
Pobierz ten plik
dxf
Udostępnij ten plik
Pobierz ten plik
Modele 3D
Specyfikacja techniczna
Trójdrożny zawór kulowy z napędem Z mikroprzełącznikiem pomocniczym
obrót 180° - typ “L” - redukcja średnicy.
moment obrotowy siłownika 15 N·m. Przyłącze: R 1" (EN 10226-1) GZ. Maksymalne ciśnienie pracy: 16 bar. Zakres temperatury medium: -10–110 °C. Zakres temperatury otoczenia: -10–55 °C. Zasilanie elektryczne: 230 V AC. Stopień ochrony: IP 65. Styk mikroprzełącznika pomocniczego (230 V): 6 (2) A. Kv: 13,4 m³/h.
SCIP code
8912034b-d3c4-4c0a-a89e-48668e1d3130
|
|||
| 638073 | R 1 1/4" (EN 10226-1) GZ |
230 V AC | 22,8 m³/h |
|
Rysunki 2D
dwg
Udostępnij ten plik
Pobierz ten plik
dxf
Udostępnij ten plik
Pobierz ten plik
Modele 3D
Specyfikacja techniczna
Trójdrożny zawór kulowy z napędem Z mikroprzełącznikiem pomocniczym
obrót 180° - typ “L” - redukcja średnicy.
moment obrotowy siłownika 15 N·m. Przyłącze: R 1 1/4" (EN 10226-1) GZ. Maksymalne ciśnienie pracy: 16 bar. Zakres temperatury medium: -10–110 °C. Zakres temperatury otoczenia: -10–55 °C. Zasilanie elektryczne: 230 V AC. Stopień ochrony: IP 65. Styk mikroprzełącznika pomocniczego (230 V): 6 (2) A. Kv: 22,8 m³/h.
SCIP code
cfdd0ed4-bd6b-413f-9a97-4994c678bf54
|
|||
| 638083 | R 1 1/2" (EN 10226-1) GZ |
230 V AC | 44 m³/h |
|
Rysunki 2D
dwg
Udostępnij ten plik
Pobierz ten plik
dxf
Udostępnij ten plik
Pobierz ten plik
Modele 3D
Specyfikacja techniczna
Trójdrożny zawór kulowy z napędem Z mikroprzełącznikiem pomocniczym
obrót 180° - typ “L” - redukcja średnicy.
moment obrotowy siłownika 15 N·m. Przyłącze: R 1 1/2" (EN 10226-1) GZ. Maksymalne ciśnienie pracy: 16 bar. Zakres temperatury medium: -10–110 °C. Zakres temperatury otoczenia: -10–55 °C. Zasilanie elektryczne: 230 V AC. Stopień ochrony: IP 65. Styk mikroprzełącznika pomocniczego (230 V): 6 (2) A. Kv: 44 m³/h.
SCIP code
c20c0d05-d3fd-4999-8913-d6c3f80d49ac
|
|||
| 638093 | R 2" (EN 10226-1) GZ |
230 V AC | 50 m³/h |
|
Rysunki 2D
dwg
Udostępnij ten plik
Pobierz ten plik
dxf
Udostępnij ten plik
Pobierz ten plik
dwg
Udostępnij ten plik
Pobierz ten plik
dxf
Udostępnij ten plik
Pobierz ten plik
Modele 3D
Specyfikacja techniczna
Trójdrożny zawór kulowy z napędem Z mikroprzełącznikiem pomocniczym
obrót 180° - typ “L” - redukcja średnicy.
moment obrotowy siłownika 15 N·m. Przyłącze: R 2" (EN 10226-1) GZ. Maksymalne ciśnienie pracy: 16 bar. Zakres temperatury medium: -10–110 °C. Zakres temperatury otoczenia: -10–55 °C. Zasilanie elektryczne: 230 V AC. Stopień ochrony: IP 65. Styk mikroprzełącznika pomocniczego (230 V): 6 (2) A. Kv: 50 m³/h.
SCIP code
4b5f9934-fde0-4787-bf99-3a0f78d059aa
|
|||
| 638055 | R 3/4" (EN 10226-1) GZ |
24 V AC | 9,9 m³/h |
|
Rysunki 2D
dwg
Udostępnij ten plik
Pobierz ten plik
dxf
Udostępnij ten plik
Pobierz ten plik
Modele 3D
Specyfikacja techniczna
Trójdrożny zawór kulowy z napędem Z mikroprzełącznikiem pomocniczym
obrót 180° - typ “L” - redukcja średnicy.
moment obrotowy siłownika 15 N·m. Przyłącze: R 3/4" (EN 10226-1) GZ. Maksymalne ciśnienie pracy: 16 bar. Zakres temperatury medium: -10–110 °C. Zakres temperatury otoczenia: -10–55 °C. Zasilanie elektryczne: 24 V AC. Stopień ochrony: IP 65. Styk mikroprzełącznika pomocniczego (230 V): 6 (2) A. Kv: 9,9 m³/h.
SCIP code
f997b1a1-871e-47f2-bc31-24b1dcf2c76f
|
|||
| 638065 | R 1" (EN 10226-1) GZ |
24 V AC | 13,4 m³/h |
|
Rysunki 2D
dwg
Udostępnij ten plik
Pobierz ten plik
dxf
Udostępnij ten plik
Pobierz ten plik
Modele 3D
Specyfikacja techniczna
Trójdrożny zawór kulowy z napędem Z mikroprzełącznikiem pomocniczym
obrót 180° - typ “L” - redukcja średnicy.
moment obrotowy siłownika 15 N·m. Przyłącze: R 1" (EN 10226-1) GZ. Maksymalne ciśnienie pracy: 16 bar. Zakres temperatury medium: -10–110 °C. Zakres temperatury otoczenia: -10–55 °C. Zasilanie elektryczne: 24 V AC. Stopień ochrony: IP 65. Styk mikroprzełącznika pomocniczego (230 V): 6 (2) A. Kv: 13,4 m³/h.
SCIP code
c7da4909-669d-47aa-9377-5bbd6de69382
|
|||
| 638075 | R 1 1/4" (EN 10226-1) GZ |
24 V AC | 22,8 m³/h |
|
Rysunki 2D
dwg
Udostępnij ten plik
Pobierz ten plik
dxf
Udostępnij ten plik
Pobierz ten plik
Modele 3D
Specyfikacja techniczna
Trójdrożny zawór kulowy z napędem Z mikroprzełącznikiem pomocniczym
obrót 180° - typ “L” - redukcja średnicy.
moment obrotowy siłownika 15 N·m. Przyłącze: R 1 1/4" (EN 10226-1) GZ. Maksymalne ciśnienie pracy: 16 bar. Zakres temperatury medium: -10–110 °C. Zakres temperatury otoczenia: -10–55 °C. Zasilanie elektryczne: 24 V AC. Stopień ochrony: IP 65. Styk mikroprzełącznika pomocniczego (230 V): 6 (2) A. Kv: 22,8 m³/h.
SCIP code
dcae59cc-0c7a-475b-b000-3ba6b6f9606d
|
|||
| 638085 | R 1 1/2" (EN 10226-1) GZ |
24 V AC | 44 m³/h |
|
Rysunki 2D
dwg
Udostępnij ten plik
Pobierz ten plik
dxf
Udostępnij ten plik
Pobierz ten plik
Modele 3D
Specyfikacja techniczna
Trójdrożny zawór kulowy z napędem Z mikroprzełącznikiem pomocniczym
obrót 180° - typ “L” - redukcja średnicy.
moment obrotowy siłownika 15 N·m. Przyłącze: R 1 1/2" (EN 10226-1) GZ. Maksymalne ciśnienie pracy: 16 bar. Zakres temperatury medium: -10–110 °C. Zakres temperatury otoczenia: -10–55 °C. Zasilanie elektryczne: 24 V AC. Stopień ochrony: IP 65. Styk mikroprzełącznika pomocniczego (230 V): 6 (2) A. Kv: 44 m³/h.
SCIP code
bf54d9e5-a2cc-4a75-a00f-08707ba38956
|
|||
| 638095 | R 2" (EN 10226-1) GZ |
24 V AC | 50 m³/h |
|
Rysunki 2D
dwg
Udostępnij ten plik
Pobierz ten plik
dxf
Udostępnij ten plik
Pobierz ten plik
Modele 3D
Specyfikacja techniczna
Trójdrożny zawór kulowy z napędem Z mikroprzełącznikiem pomocniczym
obrót 180° - typ “L” - redukcja średnicy.
moment obrotowy siłownika 15 N·m. Przyłącze: R 2" (EN 10226-1) GZ. Maksymalne ciśnienie pracy: 16 bar. Zakres temperatury medium: -10–110 °C. Zakres temperatury otoczenia: -10–55 °C. Zasilanie elektryczne: 24 V AC. Stopień ochrony: IP 65. Styk mikroprzełącznika pomocniczego (230 V): 6 (2) A. Kv: 50 m³/h.
SCIP code
6267ab13-cbab-411f-ad15-1999fa57a519
|
|||
