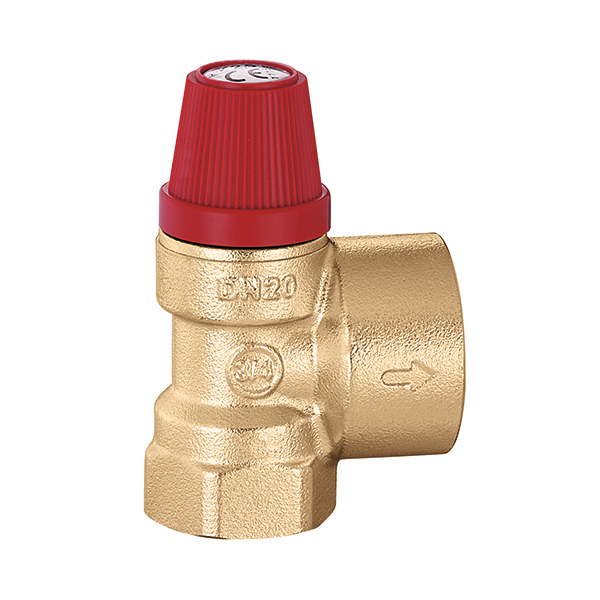

Veiligheidsklep.
Productbeschrijving
Veiligheidsklep.
Max. openingsdruk: 20 %.
Drukverschil bij sluiting: 20 %.
Technische gegevens
Gemiddelde temperatuurbereik:
5–120 °C
Maximaal percentage glycol:
50 %
Medium:
water, glycoloplossingen
Certificeringen
Downloaden
pdf
Tekeningen en specificaties
| Onderdeel nummer | Aansluiting IN | Aansluiting OUT | Instelling |
|---|---|---|---|
| 530525 | Rp 3/4" (EN 10226-1) F |
Rp 1" (EN 10226-1) F |
2,5 bar |
|
2D-tekeningen
dwg
Dit bestand delen
Dit bestand downloaden
dxf
Dit bestand delen
Dit bestand downloaden
3D-modellen
Aanbestedingstekst
Veiligheidsklep. Max. openingsdruk: 20 %.
Drukverschil bij sluiting: 20 %. Aansluiting IN: Rp 3/4" (EN 10226-1) F. Aansluiting OUT: Rp 1" (EN 10226-1) F. Gemiddelde temperatuurbereik: 5–120 °C. Instelling: 2,5 bar. Maximaal percentage glycol: 50 %. Medium: water, glycoloplossingen.
SCIP code
29cec9ff-25b4-4713-b9ae-3f005c2aec60
|
|||
| 530530 | Rp 3/4" (EN 10226-1) F |
Rp 1" (EN 10226-1) F |
3 bar |
|
2D-tekeningen
dwg
Dit bestand delen
Dit bestand downloaden
dxf
Dit bestand delen
Dit bestand downloaden
3D-modellen
Aanbestedingstekst
Veiligheidsklep. Max. openingsdruk: 20 %.
Drukverschil bij sluiting: 20 %. Aansluiting IN: Rp 3/4" (EN 10226-1) F. Aansluiting OUT: Rp 1" (EN 10226-1) F. Gemiddelde temperatuurbereik: 5–120 °C. Instelling: 3 bar. Maximaal percentage glycol: 50 %. Medium: glycoloplossingen, water.
SCIP code
c4c2be6d-7cb3-4eab-b551-8e8b72a2aed1
|
|||
igs
stp
bim
