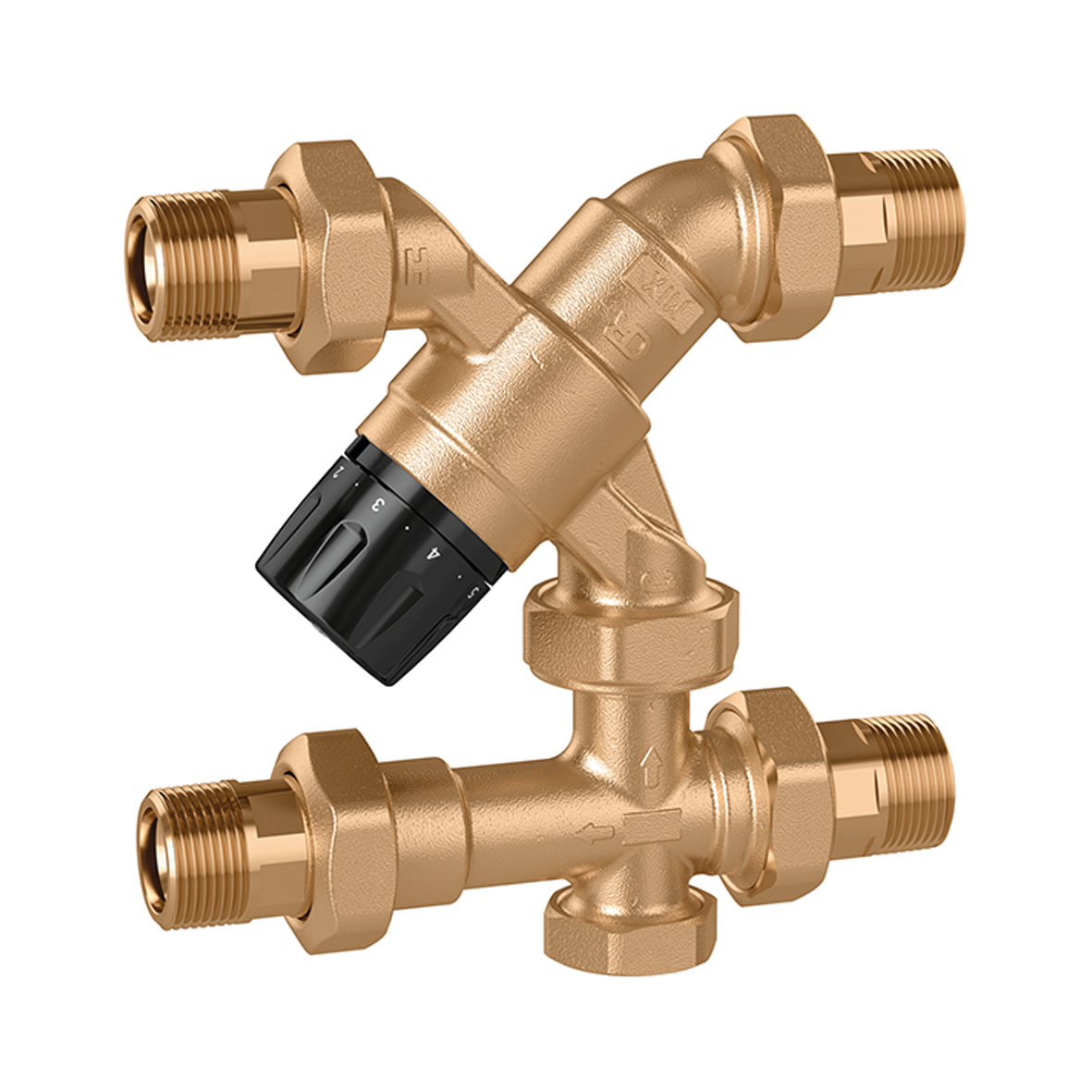

Groep voor controle van de temperatuur SWW bij distributiepunt.
Productbeschrijving
Groep voor controle van de temperatuur SWW bij distributiepunt.
Samengesteld uit:
- Thermostatisch mengventiel met thermische uitschakelfuntie;
- T-stuk met terugslagkleppen voor aansluiting koud water.
Mengkraan gecertificeerd volgens de normen EN 1111 en EN 1287.
Technische gegevens
Maximale bedrijfsdruk:
10 bar
Gemiddelde temperatuurbereik:
2–90 °C
Materiaal:
ontzinkingsvrije messing DR "low lead"
Certificeringen
pdf
Tekeningen en specificaties
| Artikelnummer | Aansluiting | Notitie | Temperatuurbereik aanpassing |
|---|---|---|---|
| 520150 | G 3/4" A (ISO 228-1) M |
- | 35–65 °C |
|
DN
DN 20 (lichaam)
|
Kv
1,7 m³/h
|
||
|
2D-tekeningen
dwg
Dit bestand delen
Dit bestand downloaden
dxf
Dit bestand delen
Dit bestand downloaden
3D-modellen
stp
Dit bestand delen
Dit bestand downloaden
Aanbestedingstekst
Groep voor controle van de temperatuur SWW bij distributiepunt. Samengesteld uit:
Thermostatisch mengventiel met thermische uitschakelfuntie;
T-stuk met terugslagkleppen voor aansluiting koud water.
Mengkraan gecertificeerd volgens de normen EN 1111 en EN 1287. Aansluiting: G 3/4" A (ISO 228-1) M. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: 2–90 °C. Temperatuurbereik aanpassing: 35–65 °C. DN: DN 20 (lichaam). Kv: 1,7 m³/h. Materiaal: ontzinkingsvrije messing DR "low lead".
SCIP code
3e75967f-5d37-45aa-b3e1-1e1132ed11f5
|
|||
| 520160 | G 1" A (ISO 228-1) M |
- | 35–65 °C |
|
DN
DN 25 (lichaam)
|
Kv
3,0 m³/h
|
||
|
2D-tekeningen
dwg
Dit bestand delen
Dit bestand downloaden
dxf
Dit bestand delen
Dit bestand downloaden
3D-modellen
Aanbestedingstekst
Groep voor controle van de temperatuur SWW bij distributiepunt. Samengesteld uit:
Thermostatisch mengventiel met thermische uitschakelfuntie;
T-stuk met terugslagkleppen voor aansluiting koud water.
Mengkraan gecertificeerd volgens de normen EN 1111 en EN 1287. Aansluiting: G 1" A (ISO 228-1) M. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: 2–90 °C. Temperatuurbereik aanpassing: 35–65 °C. DN: DN 25 (lichaam). Kv: 3,0 m³/h. Materiaal: ontzinkingsvrije messing DR "low lead".
SCIP code
7bb8aaef-de1a-4f64-bb8b-25d5922555a8
|
|||
| 520162 | G 1" A (ISO 228-1) M |
Excentrische koppelingen | 35–65 °C |
|
DN
DN 25 (lichaam)
|
Kv
3,0 m³/h
|
||
|
2D-tekeningen
dwg
Dit bestand delen
Dit bestand downloaden
dxf
Dit bestand delen
Dit bestand downloaden
3D-modellen
Aanbestedingstekst
Groep voor controle van de temperatuur SWW bij distributiepunt. Samengesteld uit:
Thermostatisch mengventiel met thermische uitschakelfuntie;
T-stuk met terugslagkleppen voor aansluiting koud water.
Mengkraan gecertificeerd volgens de normen EN 1111 en EN 1287. Aansluiting: G 1" A (ISO 228-1) M. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: 2–90 °C. Temperatuurbereik aanpassing: 35–65 °C. DN: DN 25 (lichaam). Kv: 3,0 m³/h. Materiaal: ontzinkingsvrije messing DR "low lead".
SCIP code
8d6fc30f-2935-4bee-854f-0cb6b70c706a
|
|||
