Serie 6490

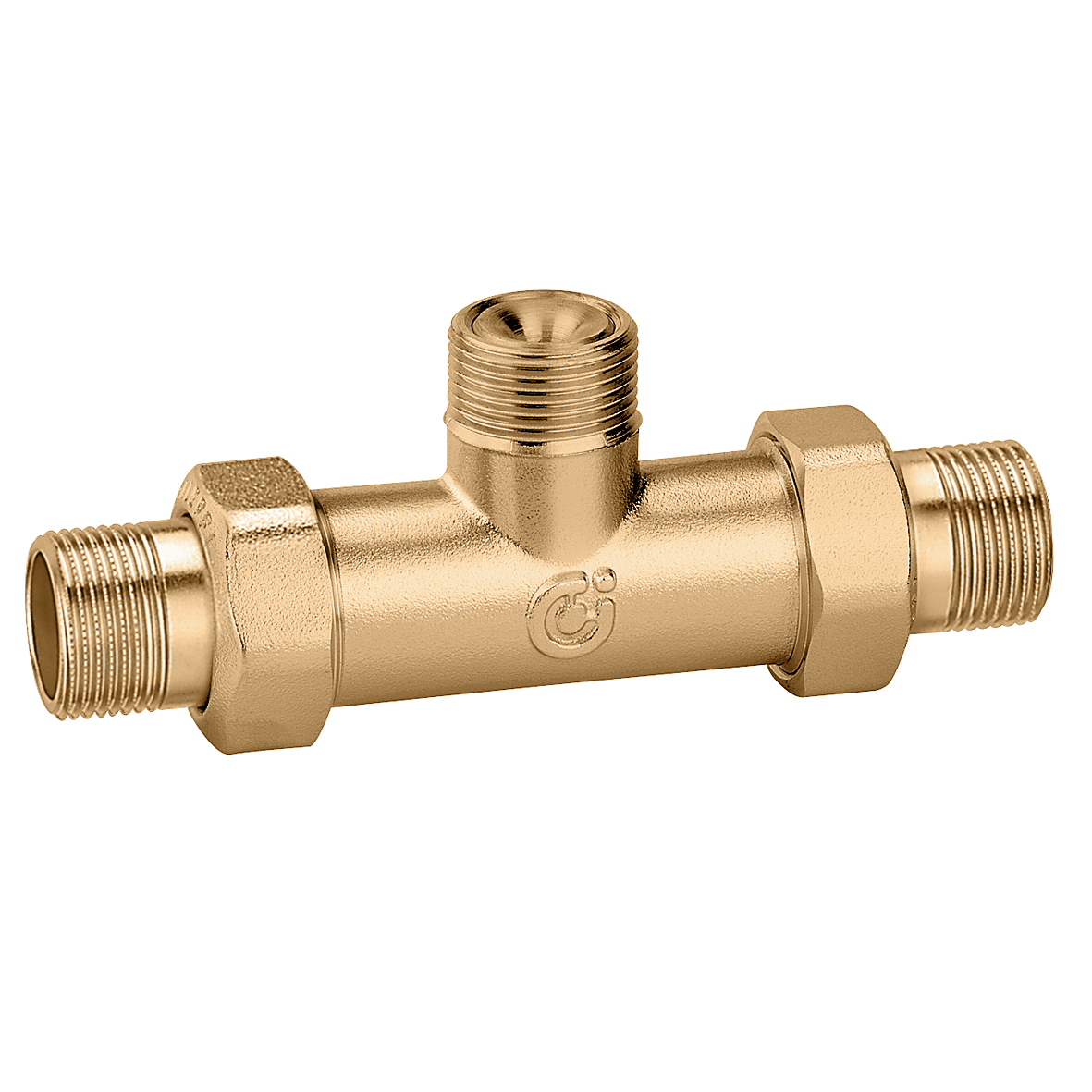

Gebalanceerd bypass-T-stuk.

Ga naar
Downloaden in hoge resolutie

Productbeschrijving

Gebalanceerd bypass-T-stuk.
Nieuwe O-ringdichting.

Technische gegevens

Maximale bedrijfsdruk: 10 bar
Gemiddelde temperatuurbereik: -5–110 °C

Note

Voor zoneventielen met kogelafsluiter serie 6480.

Tekeningen en specificaties

Onderdeel nummer Aansluiting Nota Kv by-pass + T-stuk
3D-modellen
Aanbestedingstekst
Gebalanceerd bypass-T-stuk. Nieuwe O-ringdichting. Aansluiting: G 1/2" A (ISO 228-1) M. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: -5–110 °C. Kv by-pass + T-stuk: 2,20 m³/h.
3D-modellen
Aanbestedingstekst
Gebalanceerd bypass-T-stuk. Nieuwe O-ringdichting. Aansluiting: G 1/2" A (ISO 228-1) M. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: -5–110 °C. Kv by-pass + T-stuk: 0,78 m³/h.
3D-modellen
Aanbestedingstekst
Gebalanceerd bypass-T-stuk. Nieuwe O-ringdichting. Aansluiting: G 1/2" A (ISO 228-1) M. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: -5–110 °C. Kv by-pass + T-stuk: 1,16 m³/h.
3D-modellen
Aanbestedingstekst
Gebalanceerd bypass-T-stuk. Nieuwe O-ringdichting. Aansluiting: G 1/2" A (ISO 228-1) M. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: -5–110 °C. Kv by-pass + T-stuk: 1,40 m³/h.
3D-modellen
Aanbestedingstekst
Gebalanceerd bypass-T-stuk. Nieuwe O-ringdichting. Aansluiting: G 3/4" A (ISO 228-1) M. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: -5–110 °C. Kv by-pass + T-stuk: 2,25 m³/h.
3D-modellen
Aanbestedingstekst
Gebalanceerd bypass-T-stuk. Nieuwe O-ringdichting. Aansluiting: G 3/4" A (ISO 228-1) M. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: -5–110 °C. Kv by-pass + T-stuk: 0,87 m³/h.
3D-modellen
Aanbestedingstekst
Gebalanceerd bypass-T-stuk. Nieuwe O-ringdichting. Aansluiting: G 3/4" A (ISO 228-1) M. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: -5–110 °C. Kv by-pass + T-stuk: 1,20 m³/h.
3D-modellen
Aanbestedingstekst
Gebalanceerd bypass-T-stuk. Nieuwe O-ringdichting. Aansluiting: G 3/4" A (ISO 228-1) M. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: -5–110 °C. Kv by-pass + T-stuk: 1,50 m³/h.
3D-modellen
Aanbestedingstekst
Gebalanceerd bypass-T-stuk. Nieuwe O-ringdichting. Aansluiting: G 1" A (ISO 228-1) M. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: -5–110 °C. Kv by-pass + T-stuk: 3,25 m³/h.
3D-modellen
Aanbestedingstekst
Gebalanceerd bypass-T-stuk. Nieuwe O-ringdichting. Aansluiting: G 1" A (ISO 228-1) M. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: -5–110 °C. Kv by-pass + T-stuk: 1,90 m³/h.
3D-modellen
Aanbestedingstekst
Gebalanceerd bypass-T-stuk. Nieuwe O-ringdichting. Aansluiting: G 1" A (ISO 228-1) M. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: -5–110 °C. Kv by-pass + T-stuk: 2,50 m³/h.
3D-modellen
Aanbestedingstekst
Gebalanceerd bypass-T-stuk. Nieuwe O-ringdichting. Aansluiting: G 1" A (ISO 228-1) M. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: -5–110 °C. Kv by-pass + T-stuk: 3,10 m³/h.
3D-modellen
Aanbestedingstekst
Gebalanceerd bypass-T-stuk. Nieuwe O-ringdichting. Aansluiting: G 1 1/4" A (ISO 228-1) M. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: -5–110 °C. Kv by-pass + T-stuk: 3,40 m³/h.
