Serie 6005

LEGIOFLOW®, Compacte multifunctionele groep voor temperatuurcontrole, thermische desinfectie, voor warmwaterinstallatie.

Ga naar
Downloaden in hoge resolutie

Productbeschrijving

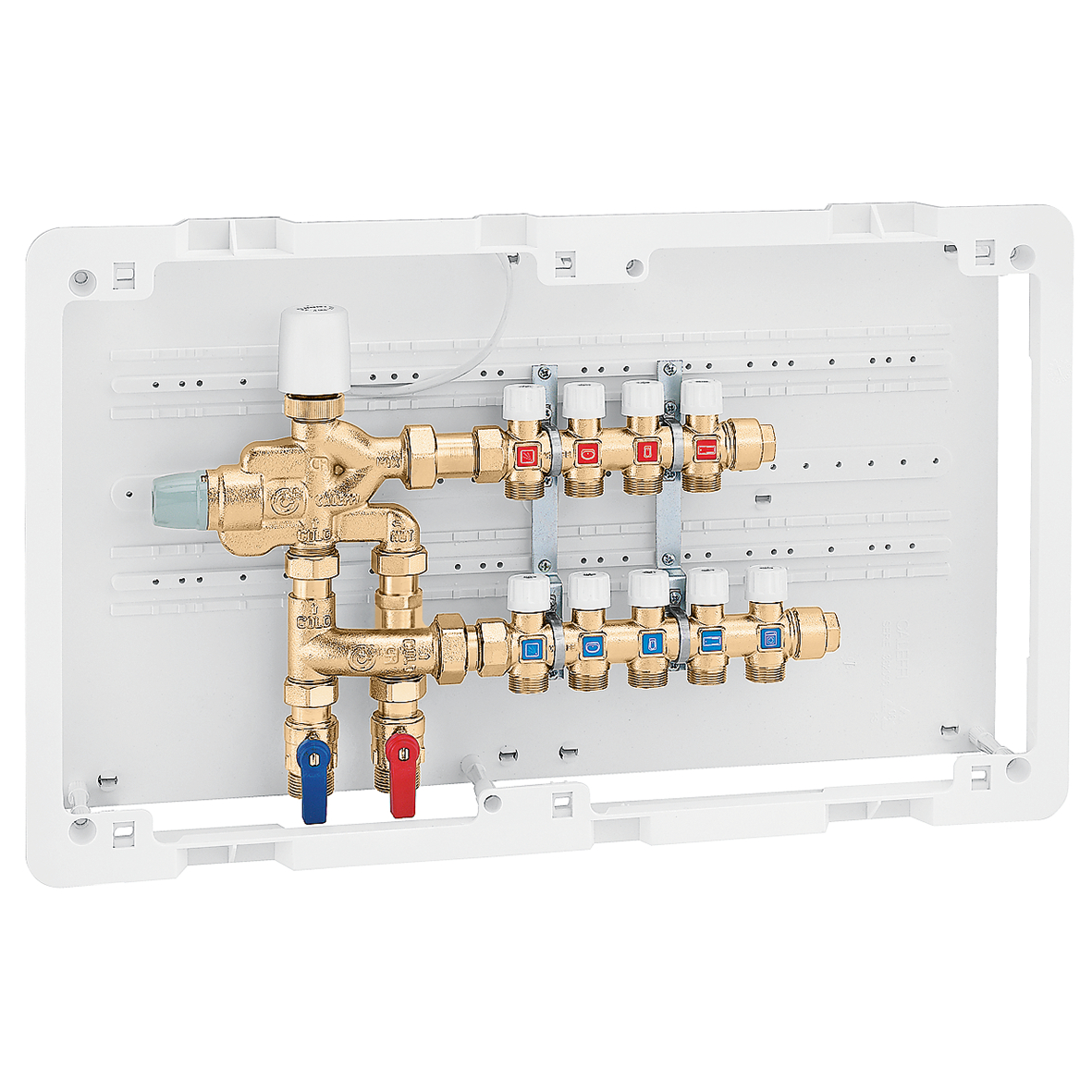

Compacte multifunctionele groep voor temperatuurcontrole, thermische desinfectie, voor warmwaterinstallatie.
Compleet met:

  • Thermostatisch mengventiel met verbrandingsbeveiliging;
  • Spoelklep t.b.v. thermische desinfectie compleet met elektrothermische bediening;
  • Kogelafsluiters met ingebouwde filters en keerkleppen;
  • Kit voor aansluiting koudwaterkring;
  • Verdelers met afsluiters;
  • Kast art. 362056 (560x330x80).


PATENT

Technische gegevens

Maximale bedrijfsdruk: 10 bar
Temperatuurbereik aanpassing: 30–50 °C
Maximale aanvoertemperatuur: 85 °C
Instelling: 43 °C, -
Elektrische voeding: 230 V AC
Stroomverbruik: 3 W
Beschermingsklasse: IP 44
Lengte voedingskabel: 0,8 m
Buiten hartafstand: 35 mm
Materiaal: ontzinkingsvrije messing DR

Certificeringen

ACS

Tekeningen en specificaties

Artikelnummer Aansluiting Aansluiting uitgang warm Aansluiting uitgang koud
2D-tekeningen
Downloaden
Downloaden
3D-modellen
Downloaden
Downloaden
Aanbestedingstekst
Compacte multifunctionele groep voor temperatuurcontrole, thermische desinfectie, voor warmwaterinstallatie. Compleet met: Thermostatisch mengventiel met verbrandingsbeveiliging; Spoelklep t.b.v. thermische desinfectie compleet met elektrothermische bediening; Kogelafsluiters met ingebouwde filters en keerkleppen; Kit voor aansluiting koudwaterkring; Verdelers met afsluiters; Kast art. 362056 (560x330x80). Aansluiting: G 3/4" A (ISO 228-1) M. Aansluiting uitgang warm: 23 p. 1,5, 2 groepen, Aansluiting voor Caleffi fittingen. Aansluiting uitgang koud: 23 p. 1,5, 3 groepen, Aansluiting voor Caleffi fittingen. Maximale bedrijfsdruk: 10 bar. Temperatuurbereik aanpassing: 30–50 °C. Maximale aanvoertemperatuur: 85 °C. Instelling: 43 °C. Elektrische voeding: 230 V AC. Stroomverbruik: 3 W. Beschermingsklasse: IP 44. Lengte voedingskabel: 0,8 m. Buiten hartafstand: 35 mm. Materiaal: ontzinkingsvrije messing DR.
SCIP code
b23f39e7-60fc-4ab3-8843-18793c0e4296
2D-tekeningen
Downloaden
Downloaden
3D-modellen
Downloaden
Downloaden
Aanbestedingstekst
Compacte multifunctionele groep voor temperatuurcontrole, thermische desinfectie, voor warmwaterinstallatie. Compleet met: Thermostatisch mengventiel met verbrandingsbeveiliging; Spoelklep t.b.v. thermische desinfectie compleet met elektrothermische bediening; Kogelafsluiters met ingebouwde filters en keerkleppen; Kit voor aansluiting koudwaterkring; Verdelers met afsluiters; Kast art. 362056 (560x330x80). Aansluiting: G 3/4" A (ISO 228-1) M. Aansluiting uitgang warm: 23 p. 1,5, 3 groepen, Aansluiting voor Caleffi fittingen. Aansluiting uitgang koud: 23 p. 1,5, 4 groepen, Aansluiting voor Caleffi fittingen. Maximale bedrijfsdruk: 10 bar. Temperatuurbereik aanpassing: 30–50 °C. Maximale aanvoertemperatuur: 85 °C. Instelling: -. Elektrische voeding: 230 V AC. Stroomverbruik: 3 W. Beschermingsklasse: IP 44. Lengte voedingskabel: 0,8 m. Materiaal: ontzinkingsvrije messing DR.
SCIP code
fcd1748f-f868-4e9d-ae00-fe22142ffc81
2D-tekeningen
Downloaden
Downloaden
3D-modellen
Downloaden
Downloaden
Aanbestedingstekst
Compacte multifunctionele groep voor temperatuurcontrole, thermische desinfectie, voor warmwaterinstallatie. Compleet met: Thermostatisch mengventiel met verbrandingsbeveiliging; Spoelklep t.b.v. thermische desinfectie compleet met elektrothermische bediening; Kogelafsluiters met ingebouwde filters en keerkleppen; Kit voor aansluiting koudwaterkring; Verdelers met afsluiters; Kast art. 362056 (560x330x80). Aansluiting: G 3/4" A (ISO 228-1) M. Aansluiting uitgang warm: 23 p. 1,5, 4 groepen, Aansluiting voor Caleffi fittingen. Aansluiting uitgang koud: 23 p. 1,5, 5 groepen, Aansluiting voor Caleffi fittingen. Maximale bedrijfsdruk: 10 bar. Temperatuurbereik aanpassing: 30–50 °C. Maximale aanvoertemperatuur: 85 °C. Instelling: -. Elektrische voeding: 230 V AC. Stroomverbruik: 3 W. Beschermingsklasse: IP 44. Lengte voedingskabel: 0,8 m. Materiaal: ontzinkingsvrije messing DR.
SCIP code
9bd75c6f-efd6-44f8-83c7-e3b8f44ff149
3D-modellen
Aanbestedingstekst
Compacte multifunctionele groep voor temperatuurcontrole, thermische desinfectie, voor warmwaterinstallatie. Compleet met: Thermostatisch mengventiel met verbrandingsbeveiliging; Spoelklep t.b.v. thermische desinfectie compleet met elektrothermische bediening; Kogelafsluiters met ingebouwde filters en keerkleppen; Kit voor aansluiting koudwaterkring; Verdelers met afsluiters; Kast art. 362056 (560x330x80). Aansluiting: G 3/4" A (ISO 228-1) M. Aansluiting uitgang warm: 23 p. 1,5, 2 groepen, Aansluiting voor Caleffi fittingen. Aansluiting uitgang koud: 23 p. 1,5, 3 groepen, Aansluiting voor Caleffi fittingen. Maximale bedrijfsdruk: 10 bar. Temperatuurbereik aanpassing: 30–50 °C. Maximale aanvoertemperatuur: 85 °C. Instelling: -. Elektrische voeding: 230 V AC. Stroomverbruik: 3 W. Beschermingsklasse: IP 44. Lengte voedingskabel: 0,8 m. Materiaal: ontzinkingsvrije messing DR.
SCIP code
6472a3e9-92d8-4d63-873a-8bdfd77315d3
Notitie
(*)
3D-modellen
Aanbestedingstekst
Compacte multifunctionele groep voor temperatuurcontrole, thermische desinfectie, voor warmwaterinstallatie. Compleet met: Thermostatisch mengventiel met verbrandingsbeveiliging; Spoelklep t.b.v. thermische desinfectie compleet met elektrothermische bediening; Kogelafsluiters met ingebouwde filters en keerkleppen; Kit voor aansluiting koudwaterkring; Verdelers met afsluiters; Kast art. 362056 (560x330x80). Aansluiting: G 3/4" A (ISO 228-1) M. Aansluiting uitgang warm: 23 p. 1,5, 3 groepen, Aansluiting voor Caleffi fittingen. Aansluiting uitgang koud: 23 p. 1,5, 4 groepen, Aansluiting voor Caleffi fittingen. Maximale bedrijfsdruk: 10 bar. Temperatuurbereik aanpassing: 30–50 °C. Maximale aanvoertemperatuur: 85 °C. Instelling: -. Elektrische voeding: 230 V AC. Stroomverbruik: 3 W. Beschermingsklasse: IP 44. Lengte voedingskabel: 0,8 m. Materiaal: ontzinkingsvrije messing DR.
SCIP code
24217ceb-e50f-4e5e-972a-2d05ed75cdec
Notitie
(*)
3D-modellen
Aanbestedingstekst
Compacte multifunctionele groep voor temperatuurcontrole, thermische desinfectie, voor warmwaterinstallatie. Compleet met: Thermostatisch mengventiel met verbrandingsbeveiliging; Spoelklep t.b.v. thermische desinfectie compleet met elektrothermische bediening; Kogelafsluiters met ingebouwde filters en keerkleppen; Kit voor aansluiting koudwaterkring; Verdelers met afsluiters; Kast art. 362056 (560x330x80). Aansluiting: G 3/4" A (ISO 228-1) M. Aansluiting uitgang warm: 23 p. 1,5, 4 groepen, Aansluiting voor Caleffi fittingen. Aansluiting uitgang koud: 23 p. 1,5, 5 groepen, Aansluiting voor Caleffi fittingen. Maximale bedrijfsdruk: 10 bar. Temperatuurbereik aanpassing: 30–50 °C. Maximale aanvoertemperatuur: 85 °C. Instelling: -. Elektrische voeding: 230 V AC. Stroomverbruik: 3 W. Beschermingsklasse: IP 44. Lengte voedingskabel: 0,8 m. Materiaal: ontzinkingsvrije messing DR.
SCIP code
ef5f8b56-3318-427a-9785-b0909f517cf2
