Serie 6480

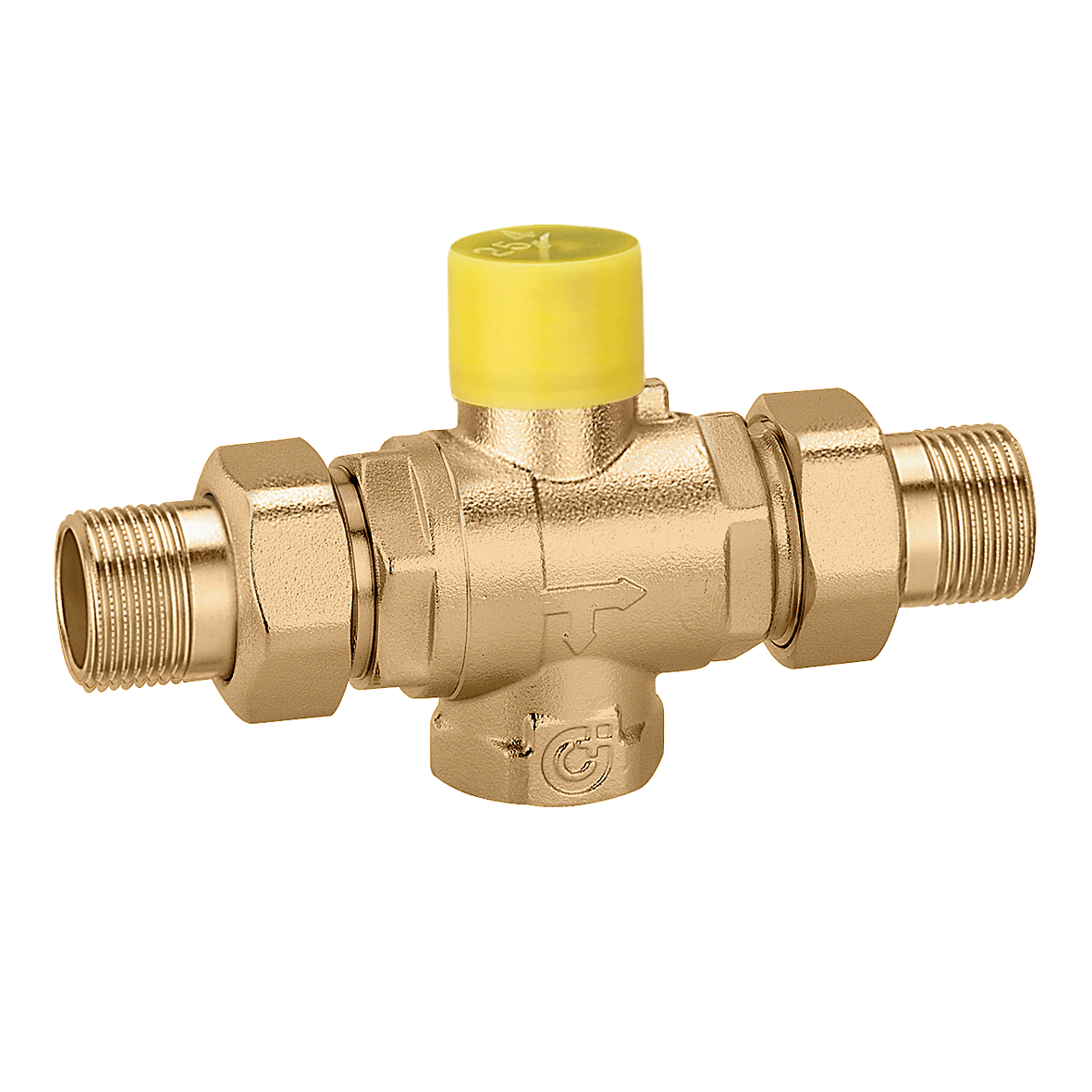

Valvola di zona a sfera, a tre vie.

Vai a
Scarica in alta risoluzione

Descrizione

Valvola di zona a sfera, a tre vie.
Terza via 3/4" femmina.
Nuova tenuta O-Ring.

Dati tecnici

Pressione massima di esercizio: 10 bar
Campo di temperatura del fluido: -5–110 °C
△p max.: 10 bar

Disegni e specifiche

Codice Attacco Kv diritta Kv by-pass
Modelli 3D
Capitolato
Valvola di zona a sfera, a tre vie. Terza via 3/4" femmina. Nuova tenuta O-Ring. attacco: G 1/2" A (ISO 228-1) M. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: -5–110 °C. △p max.: 10 bar. Kv diritta: 14,10 m³/h. Kv by-pass: 2,45 m³/h.
Modelli 3D
Capitolato
Valvola di zona a sfera, a tre vie. Terza via 3/4" femmina. Nuova tenuta O-Ring. attacco: G 3/4" A (ISO 228-1) M. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: -5–110 °C. △p max.: 10 bar. Kv diritta: 14,43 m³/h. Kv by-pass: 2,50 m³/h.
Modelli 3D
Scarica
Scarica
Capitolato
Valvola di zona a sfera, a tre vie. Terza via 3/4" femmina. Nuova tenuta O-Ring. attacco: G 1" A (ISO 228-1) M. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: -5–110 °C. △p max.: 10 bar. Kv diritta: 33,52 m³/h. Kv by-pass: 3,60 m³/h.
Modelli 3D
Capitolato
Valvola di zona a sfera, a tre vie. Terza via 3/4" femmina. Nuova tenuta O-Ring. attacco: G 1 1/4" A (ISO 228-1) M. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: -5–110 °C. △p max.: 10 bar. Kv diritta: 36,00 m³/h. Kv by-pass: 3,80 m³/h.
