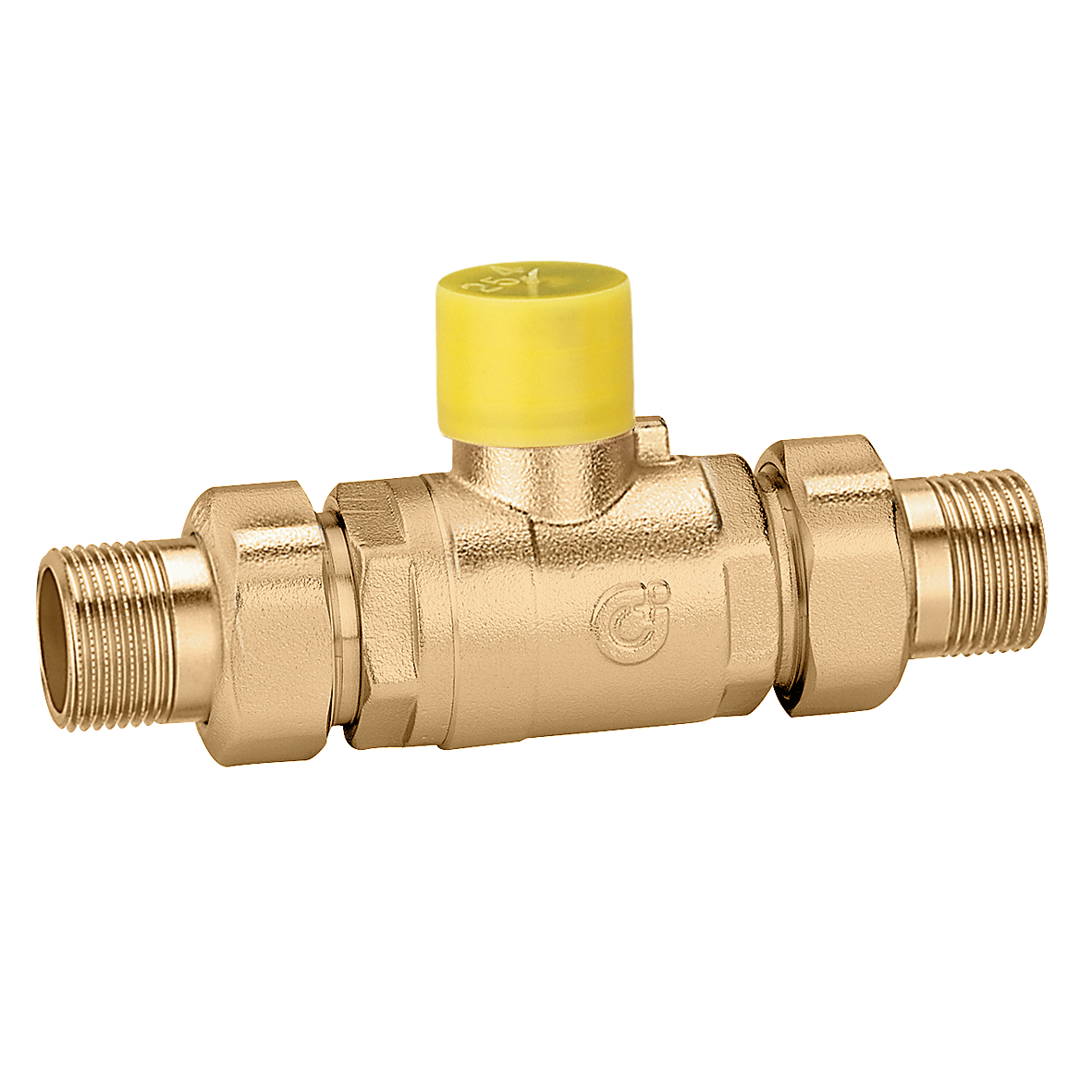

Valvola di zona a sfera, a due vie.
Descrizione
Valvola di zona a sfera, a due vie.
Dati tecnici
Pressione massima di esercizio:
10 bar
Campo di temperatura del fluido:
-5–110 °C
△p max.:
10 bar
pdf
Disegni e specifiche
| Codice | Attacco | Kv | |
|---|---|---|---|
| 647040 | G 1/2" A (ISO 228-1) M |
17,00 m³/h | |
|
Modelli 3D
Capitolato
Valvola di zona a sfera, a due vie. Attacco: G 1/2" A (ISO 228-1) M. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: -5–110 °C. △p max.: 10 bar. Kv: 17,00 m³/h.
Codice SCIP-Dichiarazione REACH in “Scarica"
a29b8363-3da0-4a3b-8a39-3acc9b03c962
|
|||
| 647050 | G 3/4" A (ISO 228-1) M |
17,27 m³/h | |
|
Modelli 3D
Capitolato
Valvola di zona a sfera, a due vie. Attacco: G 3/4" A (ISO 228-1) M. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: -5–110 °C. △p max.: 10 bar. Kv: 17,27 m³/h.
Codice SCIP-Dichiarazione REACH in “Scarica"
18de1f6a-d5ba-439b-b458-936c9a7ecf28
|
|||
| 647060 | G 1" A (ISO 228-1) M |
36,58 m³/h | |
|
Modelli 3D
Capitolato
Valvola di zona a sfera, a due vie. Attacco: G 1" A (ISO 228-1) M. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: -5–110 °C. △p max.: 10 bar. Kv: 36,58 m³/h.
Codice SCIP-Dichiarazione REACH in “Scarica"
61e14510-0acf-4463-a400-c5a66225d436
|
|||
| 647070 | G 1 1/4" A (ISO 228-1) M |
39,50 m³/h | |
|
Modelli 3D
Capitolato
Valvola di zona a sfera, a due vie. Attacco: G 1 1/4" A (ISO 228-1) M. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: -5–110 °C. △p max.: 10 bar. Kv: 39,50 m³/h.
Codice SCIP-Dichiarazione REACH in “Scarica"
1a6029d5-79c9-488a-959f-19f80014666d
|
|||
bim
