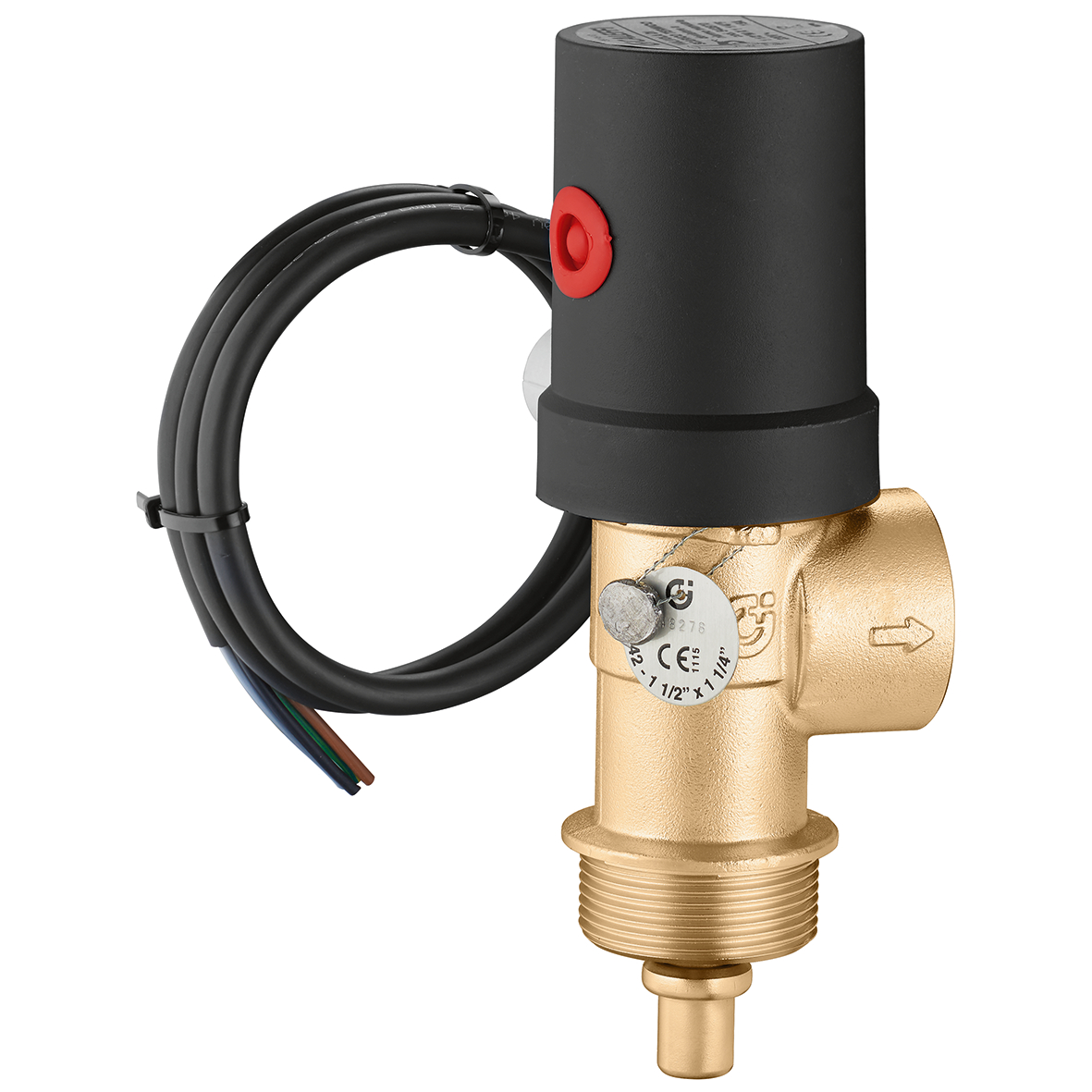

Valvola di scarico termico, ad azione positiva.
Descrizione
Valvola di scarico termico, ad azione positiva.
Riarmo manuale per blocco bruciatore o allarme.
Certificata e tarata a banco INAIL (Ex ISPESL).
Dati tecnici
Pressione massima di esercizio:
10 bar
Pressione minima di esercizio:
0,3 bar
Campo di temperatura del fluido:
5–110 °C
Certificazioni
pdf
Disegni e specifiche
| Codice | Attacco | Attacco scarico | Taratura |
|---|---|---|---|
| 542870 | G 1 1/2" A (ISO 228-1) M |
G 1 1/4" (ISO 228-1) F |
98 °C |
|
Potenzialità massima di scarico
136 kW
|
|||
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Valvola di scarico termico, ad azione positiva. Riarmo manuale per blocco bruciatore o allarme.
Potenzialità di scarico 1 1/2" x 1 1/4" - 136kW; 1 1/2" x 1 1/2" - 419 kW.
Certificata e tarata a banco INAIL (Ex ISPESL). Attacco: G 1 1/2" A (ISO 228-1) M. Attacco scarico: G 1 1/4" (ISO 228-1) F. Pressione massima di esercizio: 10 bar. Pressione minima di esercizio: 0,3 bar. Campo di temperatura del fluido: 5–110 °C. Taratura: 98 °C. Potenzialità massima di scarico: 136 kW.
Codice SCIP-Dichiarazione REACH in “Scarica"
179cb9bd-382d-4bc4-94d5-dfa3e48bbd4f
|
|||
| 542880 | G 1 1/2" A (ISO 228-1) M |
G 1 1/2" (ISO 228-1) F |
99 °C |
|
Potenzialità massima di scarico
419 kW
|
|||
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Valvola di scarico termico, ad azione positiva. Riarmo manuale per blocco bruciatore o allarme.
Potenzialità di scarico 1 1/2" x 1 1/4" - 136kW; 1 1/2" x 1 1/2" - 419 kW.
Certificata e tarata a banco INAIL (Ex ISPESL). Attacco: G 1 1/2" A (ISO 228-1) M. Attacco scarico: G 1 1/2" (ISO 228-1) F. Pressione massima di esercizio: 10 bar. Pressione minima di esercizio: 0,3 bar. Campo di temperatura del fluido: 5–110 °C. Taratura: 99 °C. Potenzialità massima di scarico: 419 kW.
Codice SCIP-Dichiarazione REACH in “Scarica"
05596b4a-eaba-4c39-bf96-c540e852214d
|
|||
igs
stp
bim
