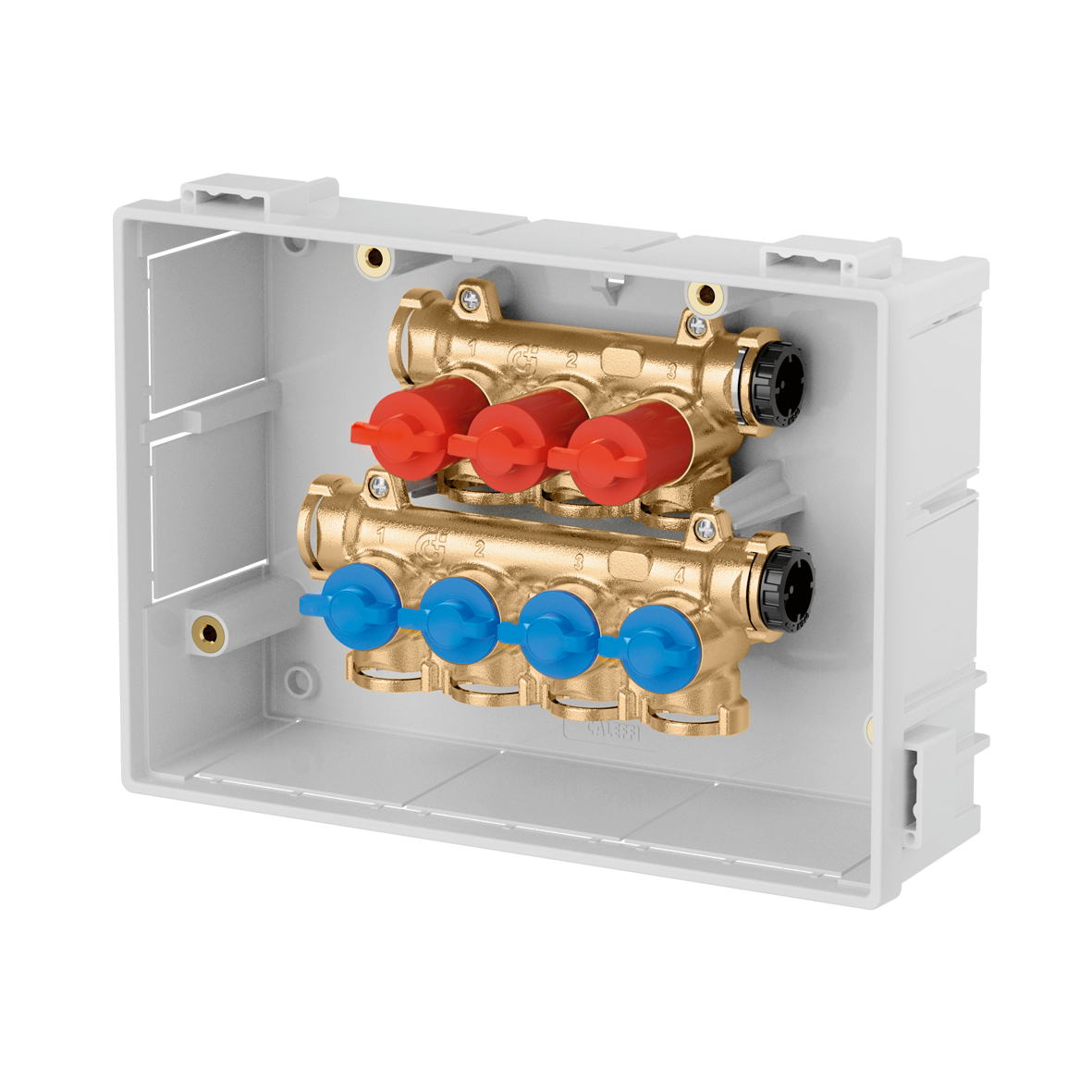

Predmontirani razdjelnici za distribuciju sanitarne vode sa pojedinačnim zapornim ventilima.
Opis proizvoda
Predmontirani razdjelnici za distribuciju sanitarne vode sa pojedinačnim zapornim ventilima.
Sastoji se od:
- para razdjelnika sa zaustavnim ručkama;
- ormarića za razdjelnike (270 x 190 x 80 mm) sa nosačima za razdjelnike i elementima za fiksiranje;
- zaštitnog poklopca za montažu;
- 2 čepa sa fiksirajućim elementima.
PATENT PENDING
Tehnički podaci
Materijal:
mesing
Vanjski središnji razmak:
35 mm
Raspon temperature medija:
5–90 °C
Maksimalni radni tlak:
10 bar
Note
CR tijelo od slitine otporne na gubitak udjela cinka "LOW LEAD" dostupno na zahtjev s ekstenzijom šifre: 001.
pdf
Crteži i specifikacije
| Broj dijela | Izlazni priključak za toplu vodu | Izlazni priključak za hladnu vodu | Actions |
|---|---|---|---|
| 359410 | 3 izlaza, priključak fiksirajućeg elementa | 4 izlaza, priključak fiksirajućeg elementa | |
|
2D crteži
dwg
Podijeli ovu datoteku
Preuzmi ovu datoteku
dxf
Podijeli ovu datoteku
Preuzmi ovu datoteku
3D modeli
Tekst ponude
CALEFFI, 359410.
Predmontirani razdjelnici za distribuciju sanitarne vode sa pojedinačnim zapornim ventilima.
Sastoji se od:
- para razdjelnika sa zaustavnim ručkama;
- ormarića za razdjelnike (270 x 190 x 80 mm) sa nosačima za razdjelnike i elementima za fiksiranje;
- zaštitnog poklopca za montažu;
- 2 čepa sa fiksirajućim elementima.
Izlazni priključak za toplu vodu: 3 izlaza, priključak fiksirajućeg elementa. Izlazni priključak za hladnu vodu: 4 izlaza, priključak fiksirajućeg elementa. Maksimalni radni tlak: 10 bar. Raspon temperature medija: 5–90 °C. Vanjski središnji razmak: 35 mm. Materijal: mesing.
SCIP code
0ba450b1-47f2-418e-b6c4-8ae9c3742614
|
|||
| 359510 | 4 izlaza, priključak fiksirajućeg elementa | 5 izlaza, priključak fiksirajućeg elementa | |
|
2D crteži
dwg
Podijeli ovu datoteku
Preuzmi ovu datoteku
dxf
Podijeli ovu datoteku
Preuzmi ovu datoteku
3D modeli
Tekst ponude
CALEFFI, 359510.
Predmontirani razdjelnici za distribuciju sanitarne vode sa pojedinačnim zapornim ventilima.
Sastoji se od:
- para razdjelnika sa zaustavnim ručkama;
- ormarića za razdjelnike (270 x 190 x 80 mm) sa nosačima za razdjelnike i elementima za fiksiranje;
- zaštitnog poklopca za montažu;
- 2 čepa sa fiksirajućim elementima.
Izlazni priključak za toplu vodu: 4 izlaza, priključak fiksirajućeg elementa. Izlazni priključak za hladnu vodu: 5 izlaza, priključak fiksirajućeg elementa. Maksimalni radni tlak: 10 bar. Raspon temperature medija: 5–90 °C. Vanjski središnji razmak: 35 mm. Materijal: mesing.
SCIP code
01fe8226-671c-4106-bec8-d47e1a307117
|
|||
