Séries 548

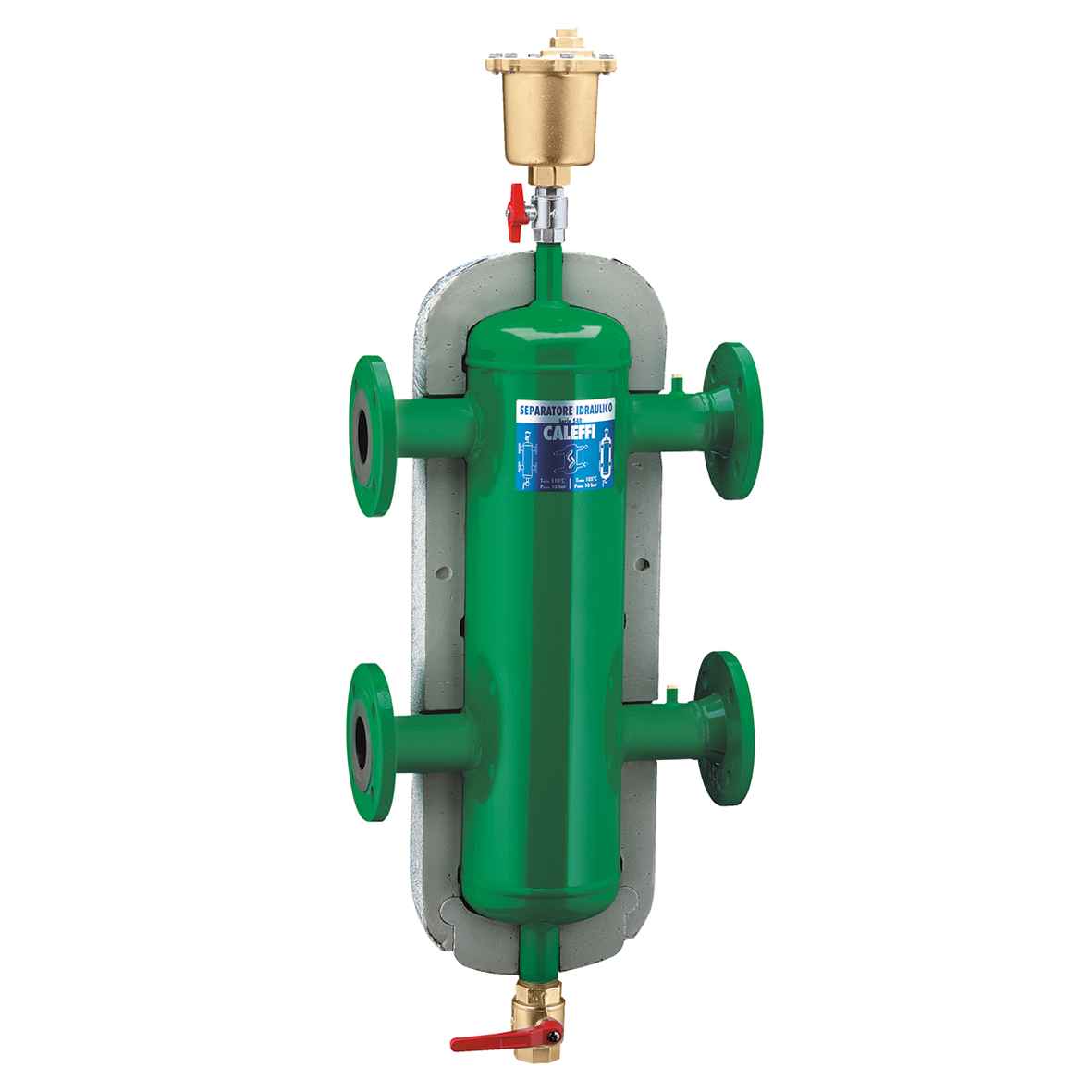

Séparateur hydraulique.

Aller à
Télécharger en haute résolution

Produit : Description

Séparateur hydraulique.
Raccordement sonde de température : 1/2" F.
Avec :- purgeur d’air automatique;- vanne d’arrêt;- vanne de vidange.

Avec coque isolante.

Données techniques

Pression maximum d'exercice: 10 bar
Finition: peint
Matériel: acier

Dessins et spécifications

Code article Raccord Plage de température du fluide Débit maximum recommandé
Dessins 2D
Télécharger
Télécharger
Modèles 3D
Texte de présentation
Séparateur hydraulique. Avec coque isolante. Raccordement sonde de température : 1/2" F. Avec : - purgeur d’air automatique; - vanne d’arrêt; - vanne de vidange. Raccord: DN 50 (EN 1092-1) PN 16. Pression maximum d'exercice: 10 bar. Plage de température du fluide: 0–105 °C. Finition: peint. Débit maximum recommandé: 9 m³/h. Matériel: acier.
SCIP code
bd12e2bf-4a5e-4d6b-b815-31f1c65211c3
Dessins 2D
Télécharger
Télécharger
Modèles 3D
Texte de présentation
Séparateur hydraulique. Avec coque isolante. Raccordement sonde de température : 1/2" F. Avec : - purgeur d’air automatique; - vanne d’arrêt; - vanne de vidange. Raccord: DN 150 (EN 1092-1) PN 16. Pression maximum d'exercice: 10 bar. Plage de température du fluide: 0–100 °C. Finition: peint. Débit maximum recommandé: 110 m³/h. Matériel: acier.
SCIP code
45414492-95e2-4b02-ac8d-78505ac4bd4c
Dessins 2D
Télécharger
Télécharger
Modèles 3D
Télécharger
Télécharger
Texte de présentation
Séparateur hydraulique. Avec coque isolante. Raccordement sonde de température : 1/2" F. Avec : - purgeur d’air automatique; - vanne d’arrêt; - vanne de vidange. Raccord: DN 65 (EN 1092-1) PN 16. Pression maximum d'exercice: 10 bar. Plage de température du fluide: 0–105 °C. Finition: peint. Débit maximum recommandé: 18 m³/h. Matériel: acier.
SCIP code
a2ad2fd7-694c-40a4-8e5c-2f154df8b726
Dessins 2D
Télécharger
Télécharger
Modèles 3D
Télécharger
Télécharger
Texte de présentation
Séparateur hydraulique. Avec coque isolante. Raccordement sonde de température : 1/2" F. Avec : - purgeur d’air automatique; - vanne d’arrêt; - vanne de vidange. Raccord: DN 80 (EN 1092-1) PN 16. Pression maximum d'exercice: 10 bar. Plage de température du fluide: 0–105 °C. Finition: peint. Débit maximum recommandé: 28 m³/h. Matériel: acier.
SCIP code
8313686b-3dfc-4f95-b5f5-8320d23d4a7b
Dessins 2D
Télécharger
Télécharger
Modèles 3D
Télécharger
Télécharger
Texte de présentation
Séparateur hydraulique. Avec coque isolante. Raccordement sonde de température : 1/2" F. Avec : - purgeur d’air automatique; - vanne d’arrêt; - vanne de vidange. Raccord: DN 125 (EN 1092-1) PN 16. Pression maximum d'exercice: 10 bar. Plage de température du fluide: 0–100 °C. Finition: peint. Débit maximum recommandé: 75 m³/h. Matériel: acier.
SCIP code
f1296f19-f149-42a9-b860-134ab2158884
Dessins 2D
Télécharger
Télécharger
Télécharger
Télécharger
Modèles 3D
Télécharger
Télécharger
Texte de présentation
Séparateur hydraulique. Avec coque isolante. Raccordement sonde de température : 1/2" F. Avec : - purgeur d’air automatique; - vanne d’arrêt; - vanne de vidange. Raccord: DN 100 (EN 1092-1) PN 16. Pression maximum d'exercice: 10 bar. Plage de température du fluide: 0–105 °C. Finition: peint. Débit maximum recommandé: 56 m³/h. Matériel: acier.
SCIP code
76837b9e-dbda-4040-b8de-8ae4fe75f333
