Series NA5453

DIRTMAG®, Magnetic dirt separator with isolation valves

Go to
Download high resolution

Product Description

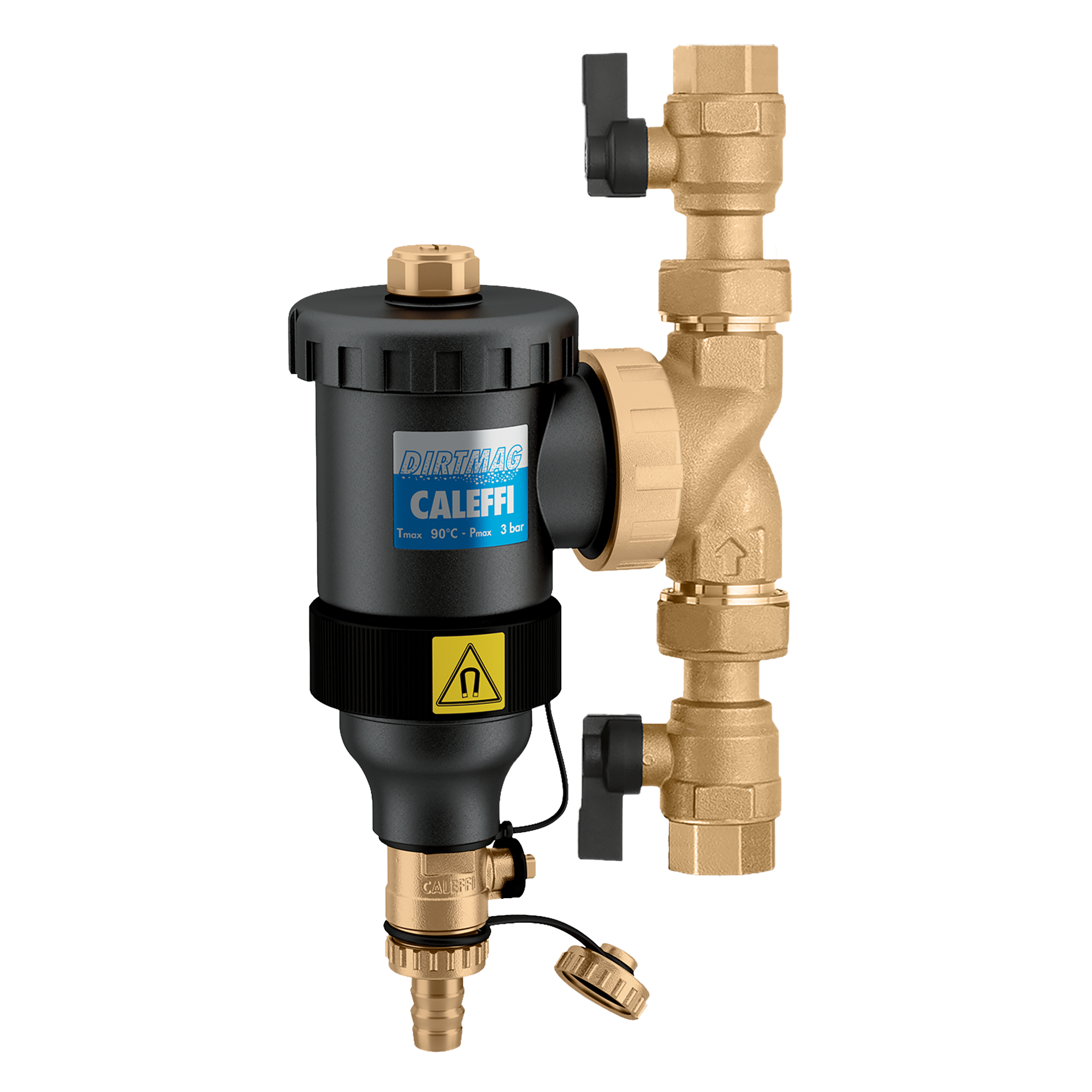

Magnetic dirt separator with isolation valves
Composite body with rotating brass collar
HDPE internal element
Drain valve with hose connection
Complete with:

  • External clip-on magnet
  • Union isolation ball valves

Technical data

Maximum operating pressure: 45 psi
Medium temperature range: 32 – 195 °F
Material: composite/brass

Drawings and specifications

Part number Connection
3D models
Tender text
Magnetic dirt separator with isolation valves Composite body with rotating brass collar HDPE internal element Drain valve with hose connection Complete with: External clip-on magnet Union isolation ball valves connection: 3/4" FNPT, union. Maximum operating pressure: 45 psi. Medium temperature range: 32 – 195 °F. Material: composite/brass.
3D models
Tender text
Magnetic dirt separator with isolation valves Composite body with rotating brass collar HDPE internal element Drain valve with hose connection Complete with: External clip-on magnet Union isolation ball valves connection: 1" FNPT, union. Maximum operating pressure: 45 psi. Medium temperature range: 32 – 195 °F. Material: composite/brass.
3D models
Tender text
Magnetic dirt separator with isolation valves Composite body with rotating brass collar HDPE internal element Drain valve with hose connection Complete with: External clip-on magnet Union isolation ball valves connection: 1", press union. Maximum operating pressure: 45 psi. Medium temperature range: 32 – 195 °F. Material: composite/brass.
