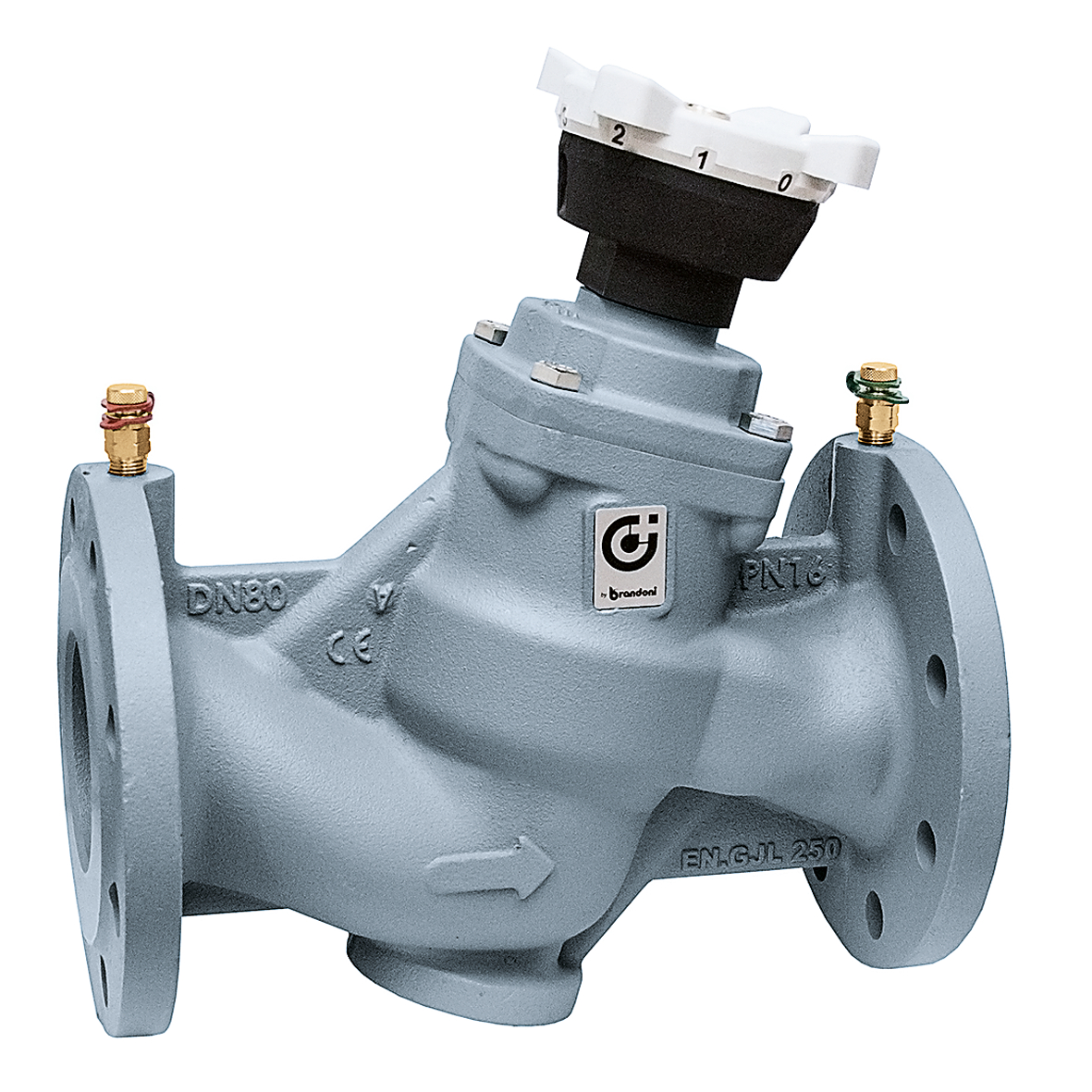

Serie 130

Strangregulierventil aus Grauguss

Gehe zu
Hohe Auflösung herunterladen

Produktbeschreibung

Strangregulierventil aus Grauguss


Technische Daten

Maximaler Arbeitsdruck: 16 bar
Maximaler Glykolanteil: 50 %
Mittel: Wasser, Glykollösungen
Material: Gusseisen

Zeichnungen und Spezifikationen

Artikelnummer Verbindung Mittlerer Temperaturbereich DN
2D-Zeichnungen
Herunterladen
Herunterladen
3D-Modelle
Herunterladen
Herunterladen
Ausschreibungstext
Strangregulierventil aus Grauguss Verbindung: DN 65 (EN 1092-1) PN 16. Maximaler Arbeitsdruck: 16 bar. Mittlerer Temperaturbereich: -10–140 °C. Maximaler Glykolanteil: 50 %. Mittel: Wasser, Glykollösungen. DN: DN 65 (Gehäuse). Material: Gusseisen.
2D-Zeichnungen
Herunterladen
Herunterladen
3D-Modelle
Herunterladen
Herunterladen
Ausschreibungstext
Strangregulierventil aus Grauguss Verbindung: DN 80 (EN 1092-1) PN 16. Maximaler Arbeitsdruck: 16 bar. Mittlerer Temperaturbereich: -10–140 °C. Maximaler Glykolanteil: 50 %. Mittel: Wasser. DN: DN 80 (Gehäuse). Material: Gusseisen.
2D-Zeichnungen
Herunterladen
Herunterladen
3D-Modelle
Herunterladen
Herunterladen
Ausschreibungstext
Strangregulierventil aus Grauguss Verbindung: DN 100 (EN 1092-1) PN 16. Maximaler Arbeitsdruck: 16 bar. Mittlerer Temperaturbereich: -10–140 °C. Maximaler Glykolanteil: 50 %. Mittel: Wasser, Glykollösungen. DN: DN 100 (Gehäuse). Material: Gusseisen.
2D-Zeichnungen
Herunterladen
Herunterladen
3D-Modelle
Herunterladen
Herunterladen
Ausschreibungstext
Strangregulierventil aus Grauguss Verbindung: DN 125 (EN 1092-1) PN 16. Maximaler Arbeitsdruck: 16 bar. Mittlerer Temperaturbereich: -10–140 °C. Maximaler Glykolanteil: 50 %. Mittel: Wasser, Glykollösungen. DN: DN 125 (Gehäuse). Material: Gusseisen.
2D-Zeichnungen
Herunterladen
Herunterladen
3D-Modelle
Herunterladen
Herunterladen
Ausschreibungstext
Strangregulierventil aus Grauguss Verbindung: DN 150 (EN 1092-1) PN 16. Maximaler Arbeitsdruck: 16 bar. Mittlerer Temperaturbereich: -10–140 °C. Maximaler Glykolanteil: 50 %. Mittel: Wasser, Glykollösungen. DN: DN 150 (Gehäuse). Material: Gusseisen.
2D-Zeichnungen
Herunterladen
Herunterladen
3D-Modelle
Herunterladen
Herunterladen
Ausschreibungstext
Strangregulierventil aus Grauguss Verbindung: DN 200 (EN 1092-1) PN 16. Maximaler Arbeitsdruck: 16 bar. Mittlerer Temperaturbereich: -10–120 °C. Maximaler Glykolanteil: 50 %. Mittel: Wasser, Glykollösungen. DN: DN 200 (Gehäuse). Material: Gusseisen.
2D-Zeichnungen
Herunterladen
Herunterladen
3D-Modelle
Ausschreibungstext
Strangregulierventil aus Grauguss Verbindung: DN 250 (EN 1092-1) PN 16. Maximaler Arbeitsdruck: 16 bar. Mittlerer Temperaturbereich: -10–120 °C. Maximaler Glykolanteil: 50 %. Mittel: Wasser, Glykollösungen. DN: DN 250 (Gehäuse). Material: Gusseisen.
2D-Zeichnungen
Herunterladen
Herunterladen
3D-Modelle
Ausschreibungstext
Strangregulierventil aus Grauguss Verbindung: DN 300 (EN 1092-1) PN 16. Maximaler Arbeitsdruck: 16 bar. Mittlerer Temperaturbereich: -10–120 °C. Maximaler Glykolanteil: 50 %. Mittel: Wasser, Glykollösungen. DN: DN 300 (Gehäuse). Material: Gusseisen.
