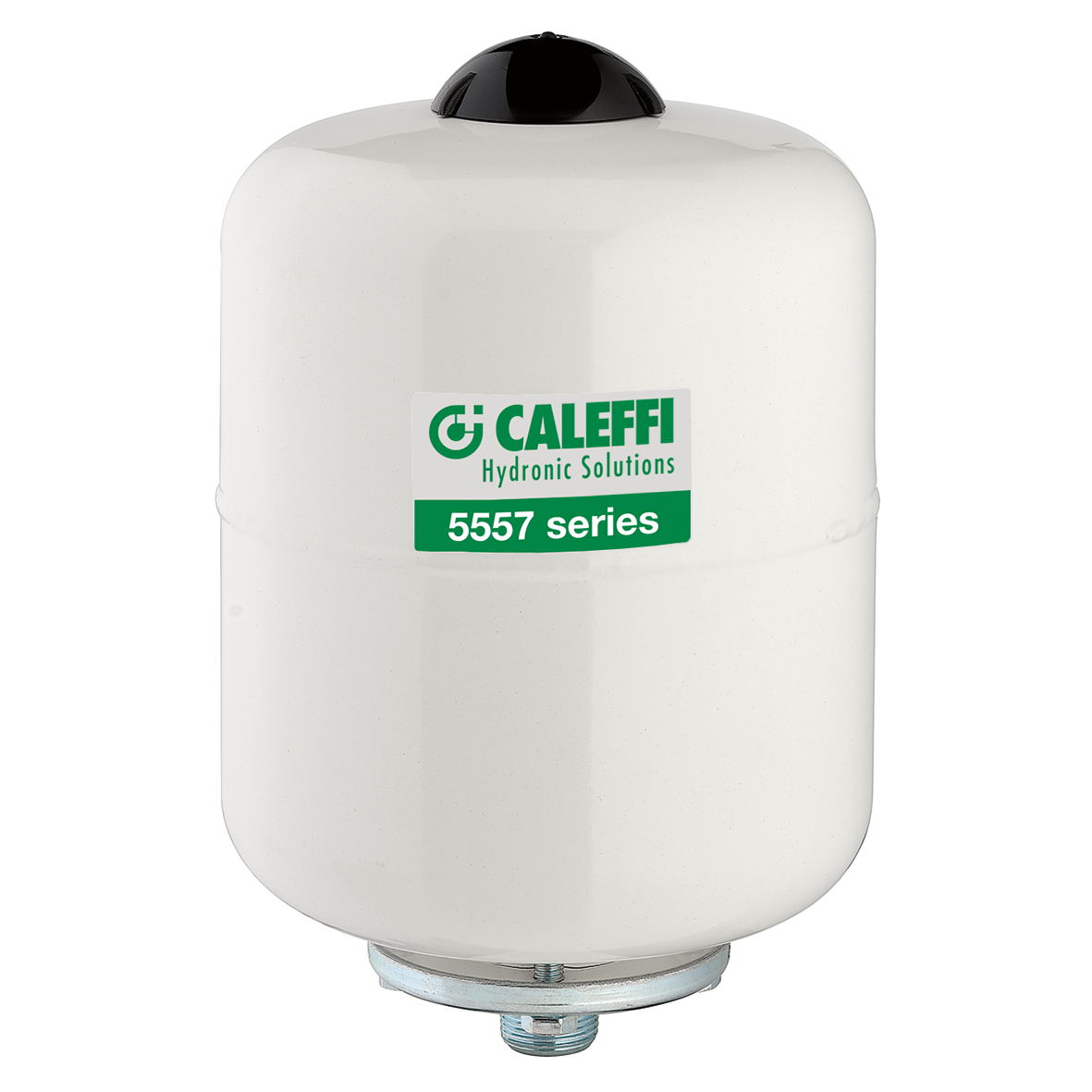

Svařovaná expanzní nádoba, pro teplovodní systémy, certifikace ES.
Popis produktu
Svařovaná expanzní nádoba, pro teplovodní systémy, certifikace ES.
V souladu s normou EN 13831.
Technické údaje
Maximální pracovní tlak:
10 bar
Rozsah pracovních teplot systému:
-10–100 °C
Rozsah teplot membrány:
-10–100 °C
Certifikace
pdf
Nákresy a specifikace
| Číslo dílu | Připojení | Přednabití | Objem |
|---|---|---|---|
| 555702 | G 1/2" A (ISO 228-1) M |
2,5 bar | 2 l |
|
Nákresy 2D
dwg
Sdílet tento soubor
Stáhnout tento soubor
dxf
Sdílet tento soubor
Stáhnout tento soubor
Modely 3D
Text výběrového řízení
Svařovaná expanzní nádoba, pro teplovodní systémy, certifikace ES. V souladu s normou EN 13831. Připojení: G 1/2" A (ISO 228-1) M. Maximální pracovní tlak: 10 bar. Rozsah pracovních teplot systému: -10–100 °C. Rozsah teplot membrány: -10–100 °C. Přednabití: 2,5 bar. Objem: 2 l.
|
|||
| 555705 | G 3/4" A (ISO 228-1) M |
2,5 bar | 5 l |
|
Nákresy 2D
dwg
Sdílet tento soubor
Stáhnout tento soubor
dxf
Sdílet tento soubor
Stáhnout tento soubor
Modely 3D
Text výběrového řízení
Svařovaná expanzní nádoba, pro teplovodní systémy, certifikace ES. V souladu s normou EN 13831. Připojení: G 3/4" A (ISO 228-1) M. Maximální pracovní tlak: 10 bar. Rozsah pracovních teplot systému: -10–100 °C. Rozsah teplot membrány: -10–100 °C. Přednabití: 2,5 bar. Objem: 5 l.
|
|||
| 555708 | G 3/4" A (ISO 228-1) M |
2,5 bar | 8 l |
|
Nákresy 2D
dwg
Sdílet tento soubor
Stáhnout tento soubor
dxf
Sdílet tento soubor
Stáhnout tento soubor
Modely 3D
Text výběrového řízení
Svařovaná expanzní nádoba, pro teplovodní systémy, certifikace ES. V souladu s normou EN 13831. Připojení: G 3/4" A (ISO 228-1) M. Maximální pracovní tlak: 10 bar. Rozsah pracovních teplot systému: -10–100 °C. Rozsah teplot membrány: -10–100 °C. Přednabití: 2,5 bar. Objem: 8 l.
|
|||
