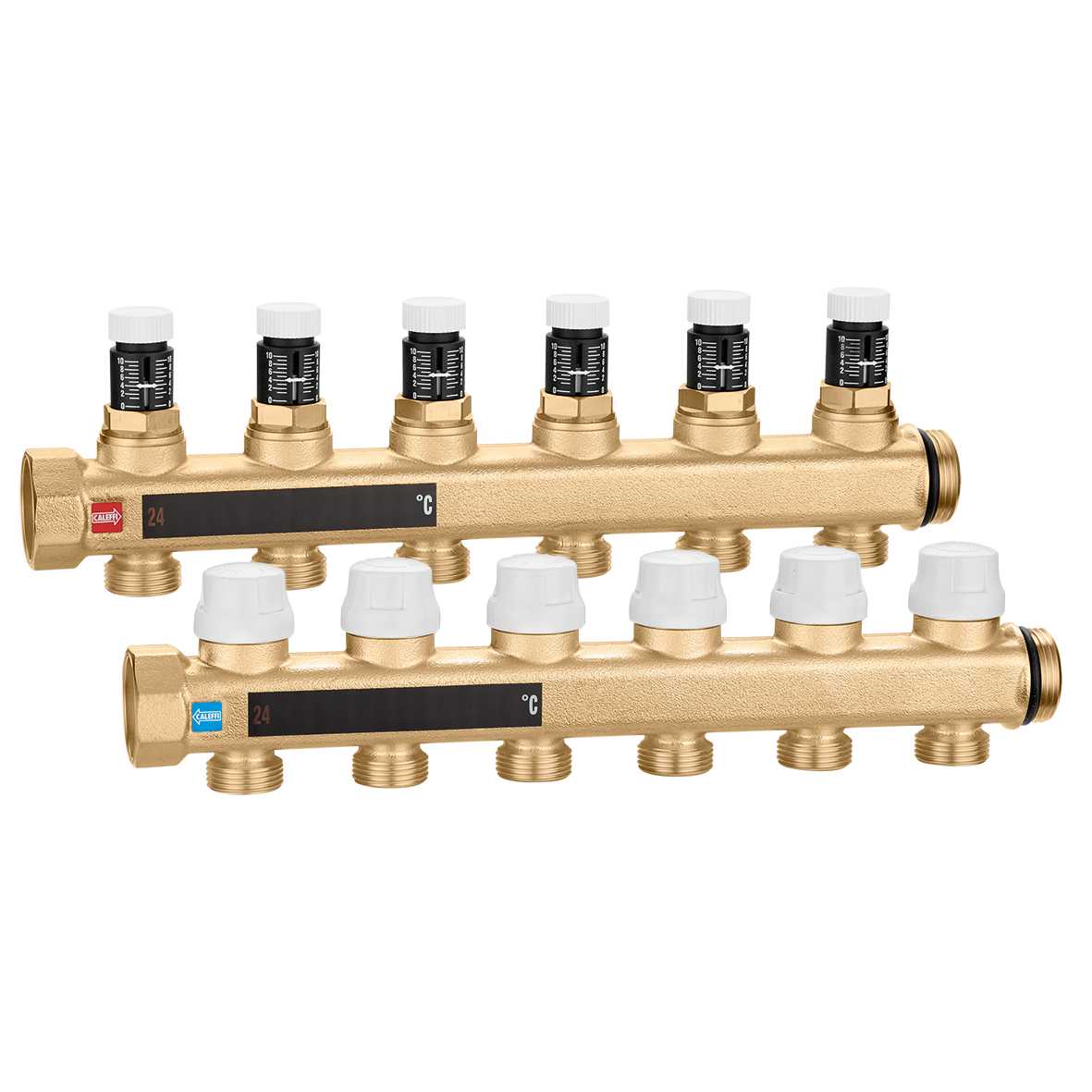

Pár rozdělovačů.
Popis produktu
Pár rozdělovačů.
Součástí je:
- vratné potrubí s vestavěnými uzavíracími ventily pro termoelektrický pohon;
- průtokový rozdělovač s mikrometrickými preregulačními ventily.
Technické údaje
Maximální pracovní tlak:
10 bar
Rozsah středních teplot:
5–80 °C
Středová vzdálenost vývodu:
50 mm
Stáhnout
pdf
Nákresy a specifikace
| Číslo dílu | Připojení | Připojení | Výstupní připojení |
|---|---|---|---|
| 662626 | G 1" (ISO 228-1) F přívod |
G 1" A (ISO 228-1) M koncový vývod |
G 3/4" A (ISO 228-1) M 2 vývody |
|
Modely 3D
Text výběrového řízení
Pár rozdělovačů.
Součástí je:
- vratné potrubí s vestavěnými uzavíracími ventily pro termoelektrický pohon;
- průtokový rozdělovač s mikrometrickými preregulačními ventily.
Připojení: G 1" (ISO 228-1) F, přívod. Připojení: G 1" A (ISO 228-1) M, koncový vývod. výstupní připojení: G 3/4" A (ISO 228-1) M, 2 vývody. Maximální pracovní tlak: 10 bar. Rozsah středních teplot: 5–80 °C. Středová vzdálenost vývodu: 50 mm.
SCIP code
13cc9c6a-d7ee-468c-b098-63250c66ffe3
|
|||
| 662636 | G 1" (ISO 228-1) F přívod |
G 1" A (ISO 228-1) M koncový vývod |
G 3/4" A (ISO 228-1) M 3 vývody |
|
Modely 3D
Text výběrového řízení
Pár rozdělovačů.
Součástí je:
- vratné potrubí s vestavěnými uzavíracími ventily pro termoelektrický pohon;
- průtokový rozdělovač s mikrometrickými preregulačními ventily.
Připojení: G 1" (ISO 228-1) F, přívod. Připojení: G 1" A (ISO 228-1) M, koncový vývod. výstupní připojení: G 3/4" A (ISO 228-1) M, 3 vývody. Maximální pracovní tlak: 10 bar. Rozsah středních teplot: 5–80 °C. Středová vzdálenost vývodu: 50 mm.
SCIP code
b6666837-2c6c-4b60-9396-3bd996e14e16
|
|||
| 662646 | G 1" (ISO 228-1) F přívod |
G 1" A (ISO 228-1) M koncový vývod |
G 3/4" A (ISO 228-1) M 4 vývody |
|
Modely 3D
Text výběrového řízení
Pár rozdělovačů.
Součástí je:
- vratné potrubí s vestavěnými uzavíracími ventily pro termoelektrický pohon;
- průtokový rozdělovač s mikrometrickými preregulačními ventily.
Připojení: G 1" (ISO 228-1) F, přívod. Připojení: G 1" A (ISO 228-1) M, koncový vývod. výstupní připojení: G 3/4" A (ISO 228-1) M, 4 vývody. Maximální pracovní tlak: 10 bar. Rozsah středních teplot: 5–80 °C. Středová vzdálenost vývodu: 50 mm.
SCIP code
e7baa215-2311-477f-828f-932982338362
|
|||
| 662656 | G 1" (ISO 228-1) F přívod |
G 1" A (ISO 228-1) M koncový vývod |
G 3/4" A (ISO 228-1) M 5 vývodů |
|
Modely 3D
Text výběrového řízení
Pár rozdělovačů.
Součástí je:
- vratné potrubí s vestavěnými uzavíracími ventily pro termoelektrický pohon;
- průtokový rozdělovač s mikrometrickými preregulačními ventily.
Připojení: G 1" (ISO 228-1) F, přívod. Připojení: G 1" A (ISO 228-1) M, koncový vývod. výstupní připojení: G 3/4" A (ISO 228-1) M, 5 vývodů. Maximální pracovní tlak: 10 bar. Rozsah středních teplot: 5–80 °C. Středová vzdálenost vývodu: 50 mm.
SCIP code
a29a6a40-5fb0-4393-a91b-0faafa710958
|
|||
| 662666 | G 1" (ISO 228-1) F přívod |
G 1" A (ISO 228-1) M koncový vývod |
G 3/4" A (ISO 228-1) M 6 vývodů |
|
Modely 3D
Text výběrového řízení
Pár rozdělovačů.
Součástí je:
- vratné potrubí s vestavěnými uzavíracími ventily pro termoelektrický pohon;
- průtokový rozdělovač s mikrometrickými preregulačními ventily.
Připojení: G 1" (ISO 228-1) F, přívod. Připojení: G 1" A (ISO 228-1) M, koncový vývod. výstupní připojení: G 3/4" A (ISO 228-1) M, 6 vývodů. Maximální pracovní tlak: 10 bar. Rozsah středních teplot: 5–80 °C. Středová vzdálenost vývodu: 50 mm.
SCIP code
b65a4368-a18a-48a4-8d84-b7ad499fcfbd
|
|||
bim
igs
stp
DWS
