Dişi bağlantı rakoru.
Ürün Tanımı
Dişi bağlantı rakoru.
Polietilen borular için.
Teknik veriler
Materyal:
çinkosuzlaşmaya dirençli pirinç DR- düşük kurşun , çinkosuzlaşmaya dirençli pirinç DR
Ortam sıcaklığı:
2–40 °C
Maksimum çalışma basıncı:
16 bar
İndir
pdf
Çizimler ve teknik özellikler
| Parça numarası | Giriş bağlantısı | Çıkış bağlantısı | Actions |
|---|---|---|---|
| 960420 | Rp 1/2" (EN 10226-1) D, Ø 20 |
Rp 1/2" (EN 10226-1) D, Ø 20 |
|
|
3B modeller
Açıklama metni
CALEFFI, 960420.
Dişi bağlantı rakoru.
Polietilen borular için. Giriş bağlantısı: Rp 1/2" (EN 10226-1) D, Ø 20. Çıkış bağlantısı: Rp 1/2" (EN 10226-1) D, Ø 20. Maksimum çalışma basıncı: 16 bar. Ortam sıcaklığı: 2–40 °C. Materyal: çinkosuzlaşmaya dirençli pirinç DR- düşük kurşun.
SCIP code
137f5863-7826-45e9-8321-ca4e37a282b1
|
|||
| 960525 | Rp 3/4" (EN 10226-1) D, Ø 25 |
Rp 3/4" (EN 10226-1) D, Ø 25 |
|
|
3B modeller
Açıklama metni
CALEFFI, 960525.
Dişi bağlantı rakoru.
Polietilen borular için. Giriş bağlantısı: Rp 3/4" (EN 10226-1) D, Ø 25. Çıkış bağlantısı: Rp 3/4" (EN 10226-1) D, Ø 25. Maksimum çalışma basıncı: 16 bar. Ortam sıcaklığı: 2–40 °C. Materyal: çinkosuzlaşmaya dirençli pirinç DR.
SCIP code
137f5863-7826-45e9-8321-ca4e37a282b1
|
|||
| 960625 | Rp 1" (EN 10226-1) D, Ø 25 |
Rp 1" (EN 10226-1) D, Ø 25 |
|
|
3B modeller
Açıklama metni
CALEFFI, 960625.
Dişi bağlantı rakoru.
Polietilen borular için. Giriş bağlantısı: Rp 1" (EN 10226-1) D, Ø 25. Çıkış bağlantısı: Rp 1" (EN 10226-1) D, Ø 25. Maksimum çalışma basıncı: 16 bar. Ortam sıcaklığı: 2–40 °C. Materyal: çinkosuzlaşmaya dirençli pirinç DR.
SCIP code
137f5863-7826-45e9-8321-ca4e37a282b1
|
|||
| 960632 | Rp 1" (EN 10226-1) D, Ø 32 |
Rp 1" (EN 10226-1) D, Ø 32 |
|
|
3B modeller
Açıklama metni

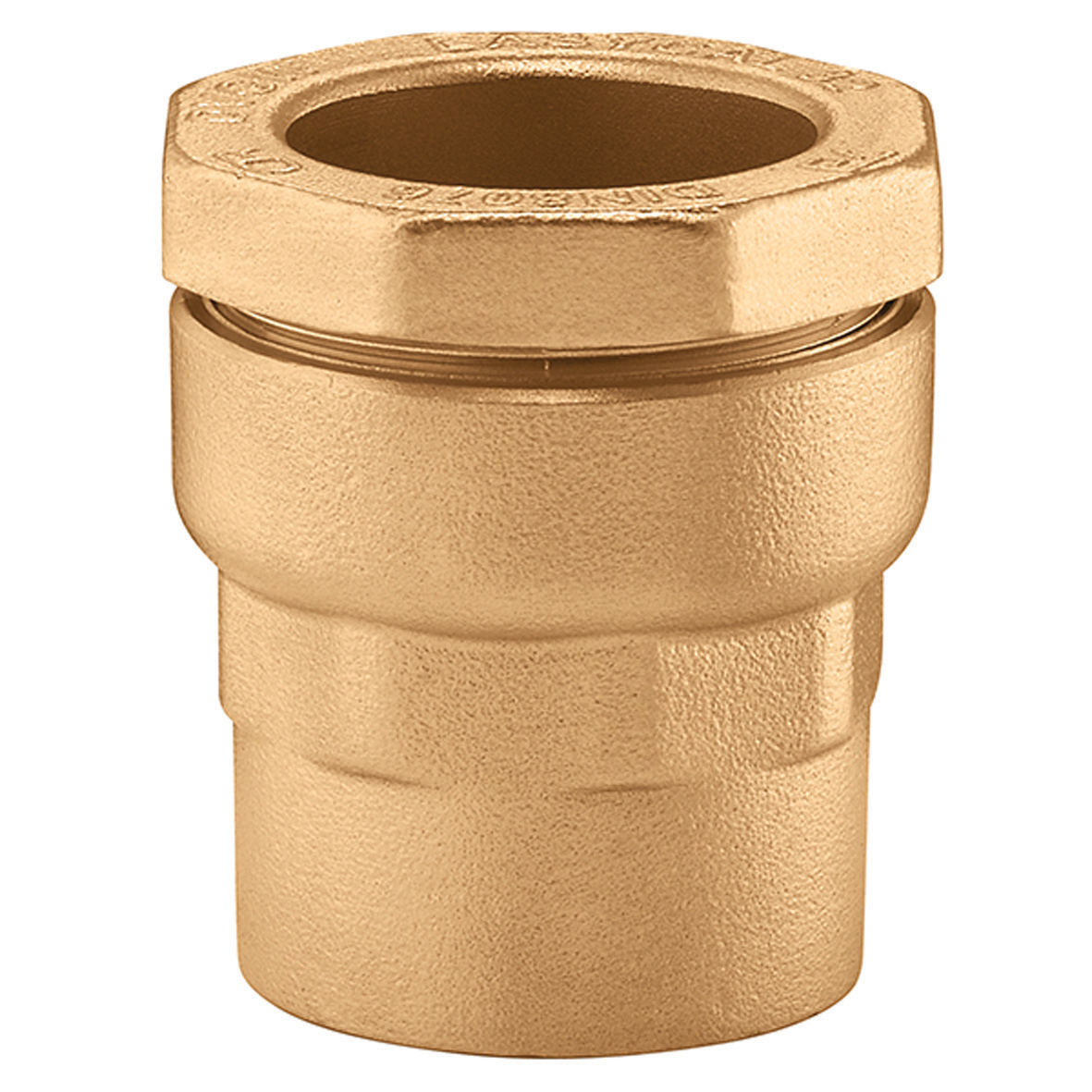

CALEFFI, 960632.
Dişi bağlantı rakoru.
Polietilen borular için. Giriş bağlantısı: Rp 1" (EN 10226-1) D, Ø 32. Çıkış bağlantısı: Rp 1" (EN 10226-1) D, Ø 32. Maksimum çalışma basıncı: 16 bar. Ortam sıcaklığı: 2–40 °C. Materyal: çinkosuzlaşmaya dirençli pirinç DR.
SCIP code
137f5863-7826-45e9-8321-ca4e37a282b1
|
|||
| 960740 | Rp 1 1/4" (EN 10226-1) D, Ø 40 giriş |
Rp 1 1/4" (EN 10226-1) D, Ø 40 çıkış ucu |
|
|
3B modeller
Açıklama metni
CALEFFI, 960740.
Dişi bağlantı rakoru.
Polietilen borular için. Giriş bağlantısı: Rp 1 1/4" (EN 10226-1) D, Ø 40, giriş. Çıkış bağlantısı: Rp 1 1/4" (EN 10226-1) D, Ø 40, çıkış ucu. Maksimum çalışma basıncı: 16 bar. Ortam sıcaklığı: 2–40 °C. Materyal: çinkosuzlaşmaya dirençli pirinç DR.
SCIP code
137f5863-7826-45e9-8321-ca4e37a282b1
|
|||
| 960850 | Rp 1 1/2" (EN 10226-1) D, Ø 50 |
Rp 1 1/2" (EN 10226-1) D, Ø 50 |
|
|
3B modeller
Açıklama metni
CALEFFI, 960850.
Dişi bağlantı rakoru.
Polietilen borular için. Giriş bağlantısı: Rp 1 1/2" (EN 10226-1) D, Ø 50. Çıkış bağlantısı: Rp 1 1/2" (EN 10226-1) D, Ø 50. Maksimum çalışma basıncı: 16 bar. Ortam sıcaklığı: 2–40 °C. Materyal: çinkosuzlaşmaya dirençli pirinç DR.
SCIP code
137f5863-7826-45e9-8321-ca4e37a282b1
|
|||
| 960963 | Rp 2" (EN 10226-1) D, Ø 63 |
Rp 2" (EN 10226-1) D, Ø 63 |
|
|
3B modeller
Açıklama metni
CALEFFI, 960963.
Dişi bağlantı rakoru.
Polietilen borular için. Giriş bağlantısı: Rp 2" (EN 10226-1) D, Ø 63. Çıkış bağlantısı: Rp 2" (EN 10226-1) D, Ø 63. Maksimum çalışma basıncı: 16 bar. Ortam sıcaklığı: 2–40 °C. Materyal: çinkosuzlaşmaya dirençli pirinç DR.
SCIP code
137f5863-7826-45e9-8321-ca4e37a282b1
|
|||
