Ön-montajlı dağıtım kolektörü.
Ürün Tanımı
Ön-montajlı dağıtım kolektörü.
Teknik veriler
Maksimum çalışma basıncı:
6 bar
Ortam sıcaklığı:
5–60 °C
Çıkış merkezi mesafesi:
50 mm
debi ayar aralığı:
1–4 l/min
Çizimler ve teknik özellikler
| Parça numarası | Ana hat bağlantısı | Çıkış bağlantısı | |
|---|---|---|---|
| 6706C1 | G 1" (ISO 228-1) D |
G 1" (ISO 228-1) D 3 çıkışlı |
|
|
3B modeller
Açıklama metni
Ön-montajlı dağıtım kolektörü. Ana hat bağlantısı: G 1" (ISO 228-1) D, caleffi bağlantısı için rakor. Çıkış bağlantısı: G 1" (ISO 228-1) D, 3 çıkışlı. Maksimum çalışma basıncı: 6 bar. Ortam sıcaklığı: 5–60 °C. Çıkış merkezi mesafesi: 50 mm. debi ayar aralığı: 1–4 l/min.
SCIP code
51860185-9243-4710-9ac8-aec4cde480af
|
|||
| 6706D1 | G 1" (ISO 228-1) D |
G 1" (ISO 228-1) D 4 çıkışlı |
|
|
3B modeller
Açıklama metni
Ön-montajlı dağıtım kolektörü. Ana hat bağlantısı: G 1" (ISO 228-1) D, caleffi bağlantısı için rakor. Çıkış bağlantısı: G 1" (ISO 228-1) D, 4 çıkışlı. Maksimum çalışma basıncı: 6 bar. Ortam sıcaklığı: 5–60 °C. Çıkış merkezi mesafesi: 50 mm. debi ayar aralığı: 1–4 l/min.
SCIP code
e63ea4ba-6916-40bc-a787-140cf0976001
|
|||

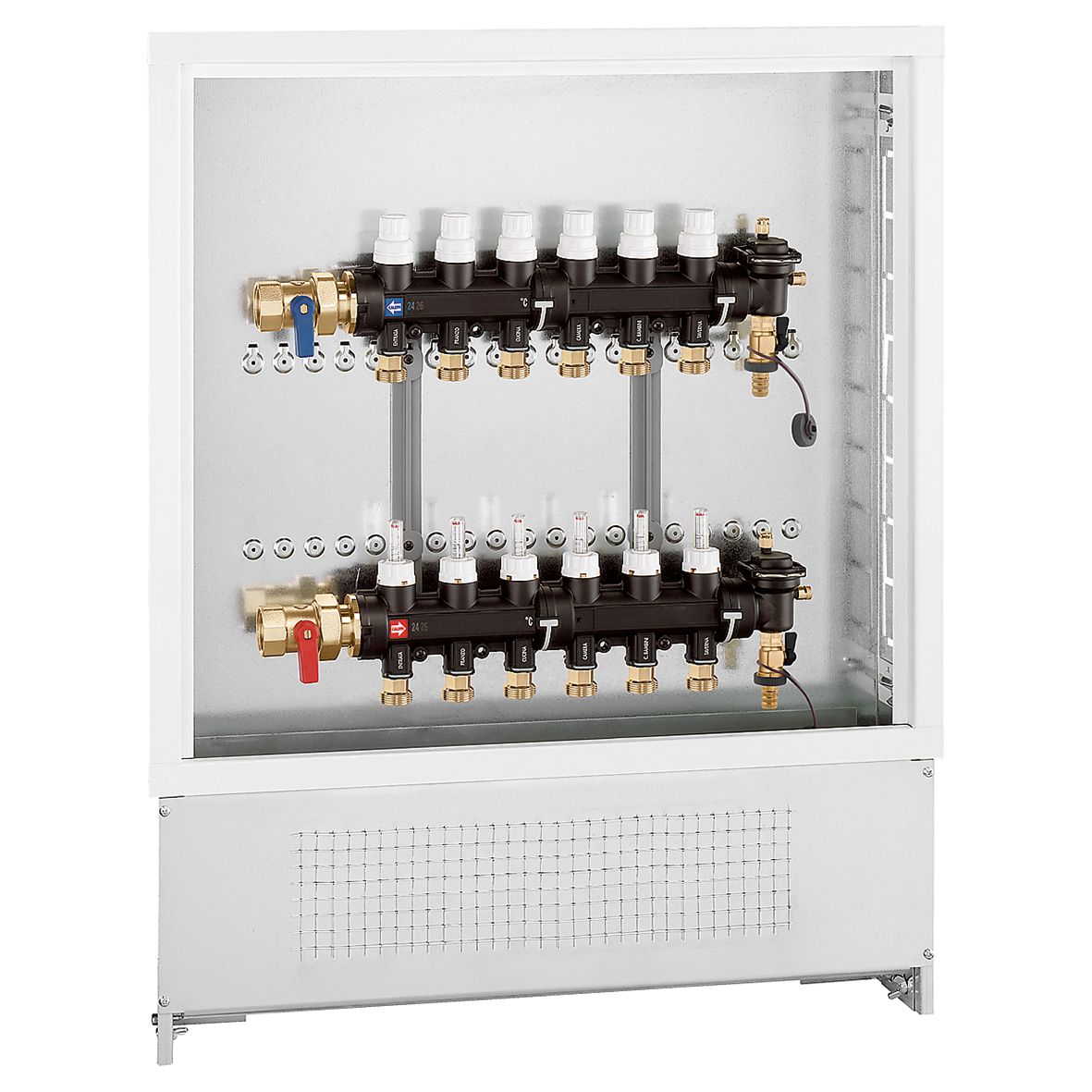

| 6706F1 | G 1" (ISO 228-1) D |
G 1" (ISO 228-1) D 6 çıkışlı |
|
|
3B modeller
Açıklama metni
Ön-montajlı dağıtım kolektörü. Ana hat bağlantısı: G 1" (ISO 228-1) D, caleffi bağlantısı için rakor. Çıkış bağlantısı: G 1" (ISO 228-1) D, 6 çıkışlı. Maksimum çalışma basıncı: 6 bar. Ortam sıcaklığı: 5–60 °C. Çıkış merkezi mesafesi: 50 mm. debi ayar aralığı: 1–4 l/min.
SCIP code
bde410d2-159d-43d0-a73b-9b16bf313c39
|
|||
| 6706G1 | G 1" (ISO 228-1) D |
G 1" (ISO 228-1) D 7 çıkışlı |
|
|
3B modeller
Açıklama metni
Ön-montajlı dağıtım kolektörü. Ana hat bağlantısı: G 1" (ISO 228-1) D, caleffi bağlantısı için rakor. Çıkış bağlantısı: G 1" (ISO 228-1) D, 7 çıkışlı. Maksimum çalışma basıncı: 6 bar. Ortam sıcaklığı: 5–60 °C. Çıkış merkezi mesafesi: 50 mm. debi ayar aralığı: 1–4 l/min.
SCIP code
3b2f2a52-e397-4aa1-9188-c56a61152ea5
|
|||
| 6706H1 | G 1" (ISO 228-1) D |
G 1" (ISO 228-1) D 8 çıkışlı |
|
|
3B modeller
Açıklama metni
Ön-montajlı dağıtım kolektörü. Ana hat bağlantısı: G 1" (ISO 228-1) D, caleffi bağlantısı için rakor. Çıkış bağlantısı: G 1" (ISO 228-1) D, 8 çıkışlı. Maksimum çalışma basıncı: 6 bar. Ortam sıcaklığı: 5–60 °C. Çıkış merkezi mesafesi: 50 mm. debi ayar aralığı: 1–4 l/min.
SCIP code
85b87cd3-6f76-4c41-b1d0-27557a831634
|
|||
| 6706I1 | G 1" (ISO 228-1) D |
G 1" (ISO 228-1) D 9 çıkışlı |
|
|
3B modeller
Açıklama metni
Ön-montajlı dağıtım kolektörü. Ana hat bağlantısı: G 1" (ISO 228-1) D, caleffi bağlantısı için rakor. Çıkış bağlantısı: G 1" (ISO 228-1) D, 9 çıkışlı. Maksimum çalışma basıncı: 6 bar. Ortam sıcaklığı: 5–60 °C. Çıkış merkezi mesafesi: 50 mm. debi ayar aralığı: 1–4 l/min.
SCIP code
db356a5c-ca29-43bf-a179-5a482a8cd4c6
|
|||
| 6706L1 | G 1" (ISO 228-1) D |
G 1" (ISO 228-1) D 10 çıkışlı |
|
|
2B çizimler
3B modeller
Açıklama metni
Ön-montajlı dağıtım kolektörü. Ana hat bağlantısı: G 1" (ISO 228-1) D, caleffi bağlantısı için rakor. Çıkış bağlantısı: G 1" (ISO 228-1) D, 10 çıkışlı. Maksimum çalışma basıncı: 6 bar. Ortam sıcaklığı: 5–60 °C. Çıkış merkezi mesafesi: 50 mm. debi ayar aralığı: 1–4 l/min.
SCIP code
f2c89f01-ec40-4b66-a33a-daf74a539eff
|
|||
| 6706M1 | G 1" (ISO 228-1) D |
G 1" (ISO 228-1) D 11 çıkışlı |
|
|
3B modeller
Açıklama metni
Ön-montajlı dağıtım kolektörü. Ana hat bağlantısı: G 1" (ISO 228-1) D, caleffi bağlantısı için rakor. Çıkış bağlantısı: G 1" (ISO 228-1) D, 11 çıkışlı. Maksimum çalışma basıncı: 6 bar. Ortam sıcaklığı: 5–60 °C. Çıkış merkezi mesafesi: 50 mm. debi ayar aralığı: 1–4 l/min.
SCIP code
a433bcdf-f6e8-424c-b607-74f498776ba3
|
|||
| 6706N1 | G 1" (ISO 228-1) D |
G 1" (ISO 228-1) D 12 çıkışlı |
|
|
3B modeller
Açıklama metni
Ön-montajlı dağıtım kolektörü. Ana hat bağlantısı: G 1" (ISO 228-1) D, caleffi bağlantısı için rakor. Çıkış bağlantısı: G 1" (ISO 228-1) D, 12 çıkışlı. Maksimum çalışma basıncı: 6 bar. Ortam sıcaklığı: 5–60 °C. Çıkış merkezi mesafesi: 50 mm. debi ayar aralığı: 1–4 l/min.
SCIP code
41f58ebc-1884-40f8-b830-91838951b161
|
|||
