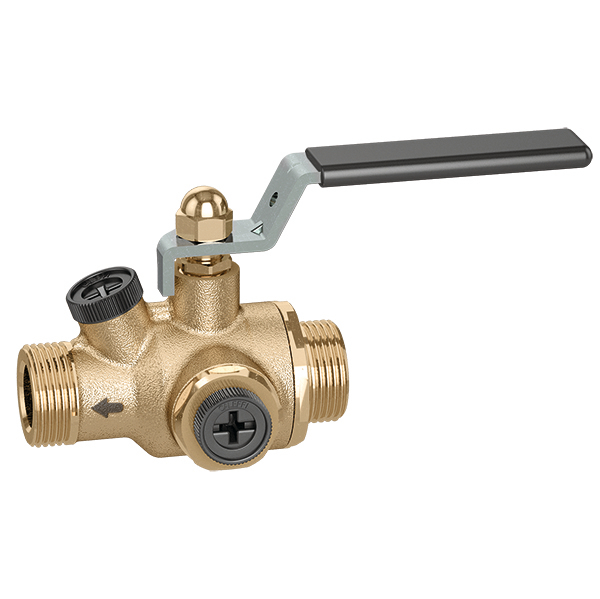

Nepovratni ventil sa zaštitom protiv zagađenja sa ugrađenim zapornim ventilom tipa EA.
Opis proizvoda
Nepovratni ventil sa zaštitom protiv zagađenja sa ugrađenim zapornim ventilom tipa EA.
Izmenjivi uložak nepovratnog ventila.
Priključci za merenje prtiska na ulazu i izlazu.
PATENT PENDING
Tehnički podaci
Material:
dezincification resistant brass DR "low lead"
Medium:
domestic water
Medium temperature range:
5–65 °C
Minimum check valve opening pressure:
0,5 kPa
Maximum working pressure:
10 bar
Certifikati
pdf
Crteži i specifikacije
| Broj dela | Priključak | DN | |
|---|---|---|---|
| 324140 | G 1/2" A (ISO 228-1) M |
DN 20 (nepovratni ventil) | |
|
2D crteži
dwg
Podijeli ovaj fajl
Preuzmi ovaj fajl
dxf
Podijeli ovaj fajl
Preuzmi ovaj fajl
3D modeli
igs
Podijeli ovaj fajl
Preuzmi ovaj fajl
stp
Podijeli ovaj fajl
Preuzmi ovaj fajl
Tekst tendera
Nepovratni ventil sa zaštitom protiv zagađenja sa ugrađenim zapornim ventilom tipa EA.
Izmenjivi uložak nepovratnog ventila.
Priključci za merenje prtiska na ulazu i izlazu. Priključak: G 1/2" A (ISO 228-1) M. Maksimalni radni pritisak: 10 bar. Minimalni pritisak pri otvaranju nepovratnog ventila: 0,5 kPa. Srednji raspon temperature: 0–65 °C. Srednji: sanitarna voda. DN: DN 20 (nepovratni ventil). Materijal: mesing koji sprečava ispuštanje cinka CR.
SCIP code
cc0bbdd0-41cc-427a-b0b4-a7ff701400eb
|
|||
| 324150 | G 3/4" A (ISO 228-1) M |
DN 20 (nepovratni ventil) | |
|
2D crteži
dwg
Podijeli ovaj fajl
Preuzmi ovaj fajl
dxf
Podijeli ovaj fajl
Preuzmi ovaj fajl
3D modeli
igs
Podijeli ovaj fajl
Preuzmi ovaj fajl
stp
Podijeli ovaj fajl
Preuzmi ovaj fajl
Tekst tendera
Nepovratni ventil sa zaštitom protiv zagađenja sa ugrađenim zapornim ventilom tipa EA.
Izmenjivi uložak nepovratnog ventila.
Priključci za merenje prtiska na ulazu i izlazu. Priključak: G 3/4" A (ISO 228-1) M. Maksimalni radni pritisak: 10 bar. Minimalni pritisak pri otvaranju nepovratnog ventila: 0,5 kPa. Srednji raspon temperature: 0–30 °C. Srednji: sanitarna voda. DN: DN 20 (nepovratni ventil). Materijal: mesing koji sprečava ispuštanje cinka CR.
SCIP code
cc0bbdd0-41cc-427a-b0b4-a7ff701400eb
|
|||
