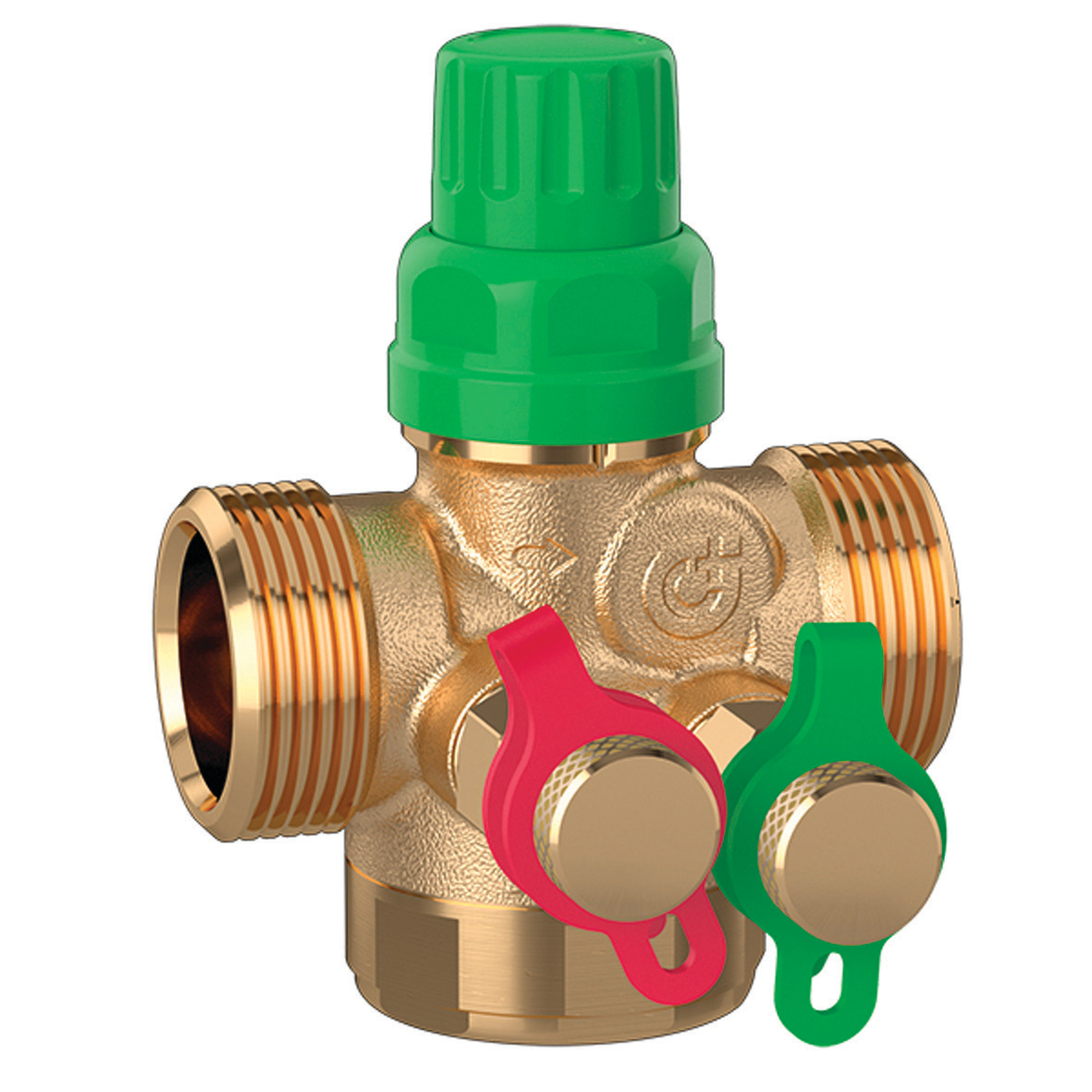

FLOWMATIC®, Tlačno neodvisni regulacijski ventil.
Opis proizvoda
Tlačno neodvisni regulacijski ventil.
Navojni priključek.
Opremljen za pogone serije 145 in termo-električne pogone serije 656.
Regulator pretoka iz polimera in EPDM membrano.
Umerjena skala pretoka.
S priključki za testiranje.
Tehnični podatki
Maksimalni delovni tlak:
16 bar, 25 bar
Območje temperature medija:
-20–120 °C
Maksimalna vsebnost glikola:
50 %
Delovni medij:
voda, glikolne raztopine
Območje △p:
25–400 kPa
Material:
medenina DR odporna na izločanje cinka
pdf
Risbe in specifikacije
| Koda artikla | Priključek | DN | Območje nastavljanja pretoka |
|---|---|---|---|
| 145437 H20 | G 1/2" A (ISO 228-1) M |
DN 15 (ohišje) | 0,02–0,20 m³/h |
|
2D risba
dwg
To datoteko daj v skupno rabo
Prenesi to datoteko
dxf
To datoteko daj v skupno rabo
Prenesi to datoteko
3D modeli
igs
To datoteko daj v skupno rabo
Prenesi to datoteko
stp
To datoteko daj v skupno rabo
Prenesi to datoteko
Besedilo za razpis
Tlačno neodvisni regulacijski ventil.
Navojni priključek.
Opremljen za pogone serije 145 in termo-električne pogone serije 656.
Regulator pretoka iz polimera in EPDM membrano.
Umerjena skala pretoka.
S priključki za testiranje. Priključek: G 1/2" A (ISO 228-1) M. Maksimalni delovni tlak: 16 bar. Območje temperature medija: -20–120 °C. Maksimalna vsebnost glikola: 50 %. Delovni medij: voda, glikolne raztopine. Območje △p: 25–400 kPa. DN: DN 15 (ohišje). Območje nastavljanja pretoka: 0,02–0,20 m³/h. Material: medenina DR odporna na izločanje cinka.
SCIP code
9d0688fc-7f74-422d-9443-383982108ad4
|
|||
| 145447 H40 | G 3/4" A (ISO 228-1) M |
DN 15 (ohišje) | 0,08–0,40 m³/h |
|
2D risba
dwg
To datoteko daj v skupno rabo
Prenesi to datoteko
dxf
To datoteko daj v skupno rabo
Prenesi to datoteko
3D modeli
igs
To datoteko daj v skupno rabo
Prenesi to datoteko
stp
To datoteko daj v skupno rabo
Prenesi to datoteko
Besedilo za razpis
Tlačno neodvisni regulacijski ventil.
Navojni priključek.
Opremljen za pogone serije 145 in termo-električne pogone serije 656.
Regulator pretoka iz polimera in EPDM membrano.
Umerjena skala pretoka.
S priključki za testiranje. Priključek: G 3/4" A (ISO 228-1) M. Maksimalni delovni tlak: 25 bar. Območje temperature medija: -20–120 °C. Maksimalna vsebnost glikola: 50 %. Delovni medij: voda, glikolne raztopine. Območje △p: 25–400 kPa. DN: DN 15 (ohišje). Območje nastavljanja pretoka: 0,08–0,40 m³/h. Material: medenina DR odporna na izločanje cinka.
SCIP code
e5a23077-7663-43f4-aa72-139feb45b8de
|
|||
| 145447 H80 | G 3/4" A (ISO 228-1) M |
DN 15 (ohišje) | 0,08–0,80 m³/h |
|
2D risba
dwg
To datoteko daj v skupno rabo
Prenesi to datoteko
dxf
To datoteko daj v skupno rabo
Prenesi to datoteko
3D modeli
igs
To datoteko daj v skupno rabo
Prenesi to datoteko
stp
To datoteko daj v skupno rabo
Prenesi to datoteko
Besedilo za razpis
Tlačno neodvisni regulacijski ventil.
Navojni priključek.
Opremljen za pogone serije 145 in termo-električne pogone serije 656.
Regulator pretoka iz polimera in EPDM membrano.
Umerjena skala pretoka.
S priključki za testiranje. Priključek: G 3/4" A (ISO 228-1) M. Maksimalni delovni tlak: 25 bar. Območje temperature medija: -20–120 °C. Maksimalna vsebnost glikola: 50 %. Delovni medij: voda, glikolne raztopine. Območje △p: 25–400 kPa. DN: DN 15 (ohišje). Območje nastavljanja pretoka: 0,08–0,80 m³/h. Material: medenina DR odporna na izločanje cinka.
SCIP code
c0d5a671-c017-4f53-8a0b-f3cf3d1531e2
|
|||
| 145557 H40 | G 1" A (ISO 228-1) M |
DN 20 (ohišje) | 0,08–0,40 m³/h |
|
2D risba
dwg
To datoteko daj v skupno rabo
Prenesi to datoteko
dxf
To datoteko daj v skupno rabo
Prenesi to datoteko
3D modeli
igs
To datoteko daj v skupno rabo
Prenesi to datoteko
stp
To datoteko daj v skupno rabo
Prenesi to datoteko
Besedilo za razpis
Tlačno neodvisni regulacijski ventil.
Navojni priključek.
Opremljen za pogone serije 145 in termo-električne pogone serije 656.
Regulator pretoka iz polimera in EPDM membrano.
Umerjena skala pretoka.
S priključki za testiranje. Priključek: G 1" A (ISO 228-1) M. Maksimalni delovni tlak: 25 bar. Območje temperature medija: -20–120 °C. Maksimalna vsebnost glikola: 50 %. Delovni medij: voda, glikolne raztopine. Območje △p: 25–400 kPa. DN: DN 20 (ohišje). Območje nastavljanja pretoka: 0,08–0,40 m³/h. Material: medenina DR odporna na izločanje cinka.
SCIP code
8c29c94d-2401-4489-acf0-df62607f000a
|
|||
| 145557 H80 | G 1" A (ISO 228-1) M |
DN 20 (ohišje) | 0,08–0,80 m³/h |
|
2D risba
dwg
To datoteko daj v skupno rabo
Prenesi to datoteko
dxf
To datoteko daj v skupno rabo
Prenesi to datoteko
3D modeli
igs
To datoteko daj v skupno rabo
Prenesi to datoteko
stp
To datoteko daj v skupno rabo
Prenesi to datoteko
Besedilo za razpis
Tlačno neodvisni regulacijski ventil.
Navojni priključek.
Opremljen za pogone serije 145 in termo-električne pogone serije 656.
Regulator pretoka iz polimera in EPDM membrano.
Umerjena skala pretoka.
S priključki za testiranje. Priključek: G 1" A (ISO 228-1) M. Maksimalni delovni tlak: 25 bar. Območje temperature medija: -20–120 °C. Maksimalna vsebnost glikola: 50 %. Delovni medij: voda, glikolne raztopine. Območje △p: 25–400 kPa. DN: DN 20 (ohišje). Območje nastavljanja pretoka: 0,08–0,80 m³/h. Material: medenina DR odporna na izločanje cinka.
SCIP code
e3424ac5-010b-403f-88d4-70c249d1f378
|
|||
| 145557 1H2 | G 1" A (ISO 228-1) M |
DN 20 (ohišje) | 0,12–1,20 m³/h |
|
2D risba
dwg
To datoteko daj v skupno rabo
Prenesi to datoteko
dxf
To datoteko daj v skupno rabo
Prenesi to datoteko
3D modeli
igs
To datoteko daj v skupno rabo
Prenesi to datoteko
stp
To datoteko daj v skupno rabo
Prenesi to datoteko
Besedilo za razpis
Tlačno neodvisni regulacijski ventil.
Navojni priključek.
Opremljen za pogone serije 145 in termo-električne pogone serije 656.
Regulator pretoka iz polimera in EPDM membrano.
Umerjena skala pretoka.
S priključki za testiranje. Priključek: G 1" A (ISO 228-1) M. Maksimalni delovni tlak: 25 bar. Območje temperature medija: -20–120 °C. Maksimalna vsebnost glikola: 50 %. Delovni medij: voda, glikolne raztopine. Območje △p: 25–400 kPa. DN: DN 20 (ohišje). Območje nastavljanja pretoka: 0,12–1,20 m³/h. Material: medenina DR odporna na izločanje cinka.
SCIP code
35448a61-f144-488a-9c86-cadfd3b34c05
|
|||
| 145667 1H8 | G 1 1/4" A (ISO 228-1) M |
DN 25 (ohišje) | 0,18–1,80 m³/h |
|
2D risba
dwg
To datoteko daj v skupno rabo
Prenesi to datoteko
dxf
To datoteko daj v skupno rabo
Prenesi to datoteko
3D modeli
igs
To datoteko daj v skupno rabo
Prenesi to datoteko
stp
To datoteko daj v skupno rabo
Prenesi to datoteko
Besedilo za razpis
Tlačno neodvisni regulacijski ventil.
Navojni priključek.
Opremljen za pogone serije 145 in termo-električne pogone serije 656.
Regulator pretoka iz polimera in EPDM membrano.
Umerjena skala pretoka.
S priključki za testiranje. Priključek: G 1 1/4" A (ISO 228-1) M. Maksimalni delovni tlak: 25 bar. Območje temperature medija: -20–120 °C. Maksimalna vsebnost glikola: 50 %. Delovni medij: voda, glikolne raztopine. Območje △p: 25–400 kPa. DN: DN 25 (ohišje). Območje nastavljanja pretoka: 0,18–1,80 m³/h. Material: medenina DR odporna na izločanje cinka.
SCIP code
35cc411e-92ac-4af0-89a9-c223f99999db
|
|||
| 145667 3H0 | G 1 1/4" A (ISO 228-1) M |
DN 25 (ohišje) | 0,30–3,00 m³/h |
|
2D risba
dwg
To datoteko daj v skupno rabo
Prenesi to datoteko
dxf
To datoteko daj v skupno rabo
Prenesi to datoteko
3D modeli
igs
To datoteko daj v skupno rabo
Prenesi to datoteko
stp
To datoteko daj v skupno rabo
Prenesi to datoteko
Besedilo za razpis
Tlačno neodvisni regulacijski ventil.
Navojni priključek.
Opremljen za pogone serije 145 in termo-električne pogone serije 656.
Regulator pretoka iz polimera in EPDM membrano.
Umerjena skala pretoka.
S priključki za testiranje. Priključek: G 1 1/4" A (ISO 228-1) M. Maksimalni delovni tlak: 25 bar. Območje temperature medija: -20–120 °C. Maksimalna vsebnost glikola: 50 %. Delovni medij: voda, glikolne raztopine. Območje △p: 25–400 kPa. DN: DN 25 (ohišje). Območje nastavljanja pretoka: 0,30–3,00 m³/h. Material: medenina DR odporna na izločanje cinka.
SCIP code
af27a04b-6271-4a69-8e3e-ed856370e509
|
|||
| 145667 3H7 | G 1 1/4" A (ISO 228-1) M |
DN 25 (ohišje) | 0,37–3,70 m³/h |
|
2D risba
dwg
To datoteko daj v skupno rabo
Prenesi to datoteko
dxf
To datoteko daj v skupno rabo
Prenesi to datoteko
3D modeli
Besedilo za razpis
Tlačno neodvisni regulacijski ventil.
Navojni priključek.
Opremljen za pogone serije 145 in termo-električne pogone serije 656.
Regulator pretoka iz polimera in EPDM membrano.
Umerjena skala pretoka.
S priključki za testiranje. Priključek: G 1 1/4" A (ISO 228-1) M. Maksimalni delovni tlak: 25 bar. Območje temperature medija: -20–120 °C. Maksimalna vsebnost glikola: 50 %. Delovni medij: voda, glikolne raztopine. Območje △p: 25–400 kPa. DN: DN 25 (ohišje). Območje nastavljanja pretoka: 0,37–3,70 m³/h. Material: medenina DR odporna na izločanje cinka.
SCIP code
9ef7cb65-b1c3-486b-8c0e-c640f828d8cb
|
|||
| 145447 H20 | G 3/4" A (ISO 228-1) M |
DN 15 (ohišje) | 0,08–0,40 m³/h |
|
2D risba
dwg
To datoteko daj v skupno rabo
Prenesi to datoteko
dxf
To datoteko daj v skupno rabo
Prenesi to datoteko
3D modeli
igs
To datoteko daj v skupno rabo
Prenesi to datoteko
stp
To datoteko daj v skupno rabo
Prenesi to datoteko
Besedilo za razpis
Tlačno neodvisni regulacijski ventil.
Navojni priključek.
Opremljen za pogone serije 145 in termo-električne pogone serije 656.
Regulator pretoka iz polimera in EPDM membrano.
Umerjena skala pretoka.
S priključki za testiranje. Priključek: G 3/4" A (ISO 228-1) M. Maksimalni delovni tlak: 25 bar. Območje temperature medija: -20–120 °C. Maksimalna vsebnost glikola: 50 %. Delovni medij: voda, glikolne raztopine. Območje △p: 25–400 kPa. DN: DN 15 (ohišje). Območje nastavljanja pretoka: 0,08–0,40 m³/h. Material: medenina DR odporna na izločanje cinka.
SCIP code
70122f82-cbe6-49da-9a52-50e29b97c1d0
|
|||
| 145557 H20 | G 1" A (ISO 228-1) M |
DN 20 (ohišje) | 0,08–0,40 m³/h |
|
2D risba
dwg
To datoteko daj v skupno rabo
Prenesi to datoteko
dxf
To datoteko daj v skupno rabo
Prenesi to datoteko
3D modeli
igs
To datoteko daj v skupno rabo
Prenesi to datoteko
stp
To datoteko daj v skupno rabo
Prenesi to datoteko
Besedilo za razpis
Tlačno neodvisni regulacijski ventil.
Navojni priključek.
Opremljen za pogone serije 145 in termo-električne pogone serije 656.
Regulator pretoka iz polimera in EPDM membrano.
Umerjena skala pretoka.
S priključki za testiranje. Priključek: G 1" A (ISO 228-1) M. Maksimalni delovni tlak: 25 bar. Območje temperature medija: -20–120 °C. Maksimalna vsebnost glikola: 50 %. Delovni medij: voda, glikolne raztopine. Območje △p: 25–400 kPa. DN: DN 20 (ohišje). Območje nastavljanja pretoka: 0,08–0,40 m³/h. Material: medenina DR odporna na izločanje cinka.
SCIP code
b678b6cb-c612-4709-a371-efef43b96e6e
|
|||
