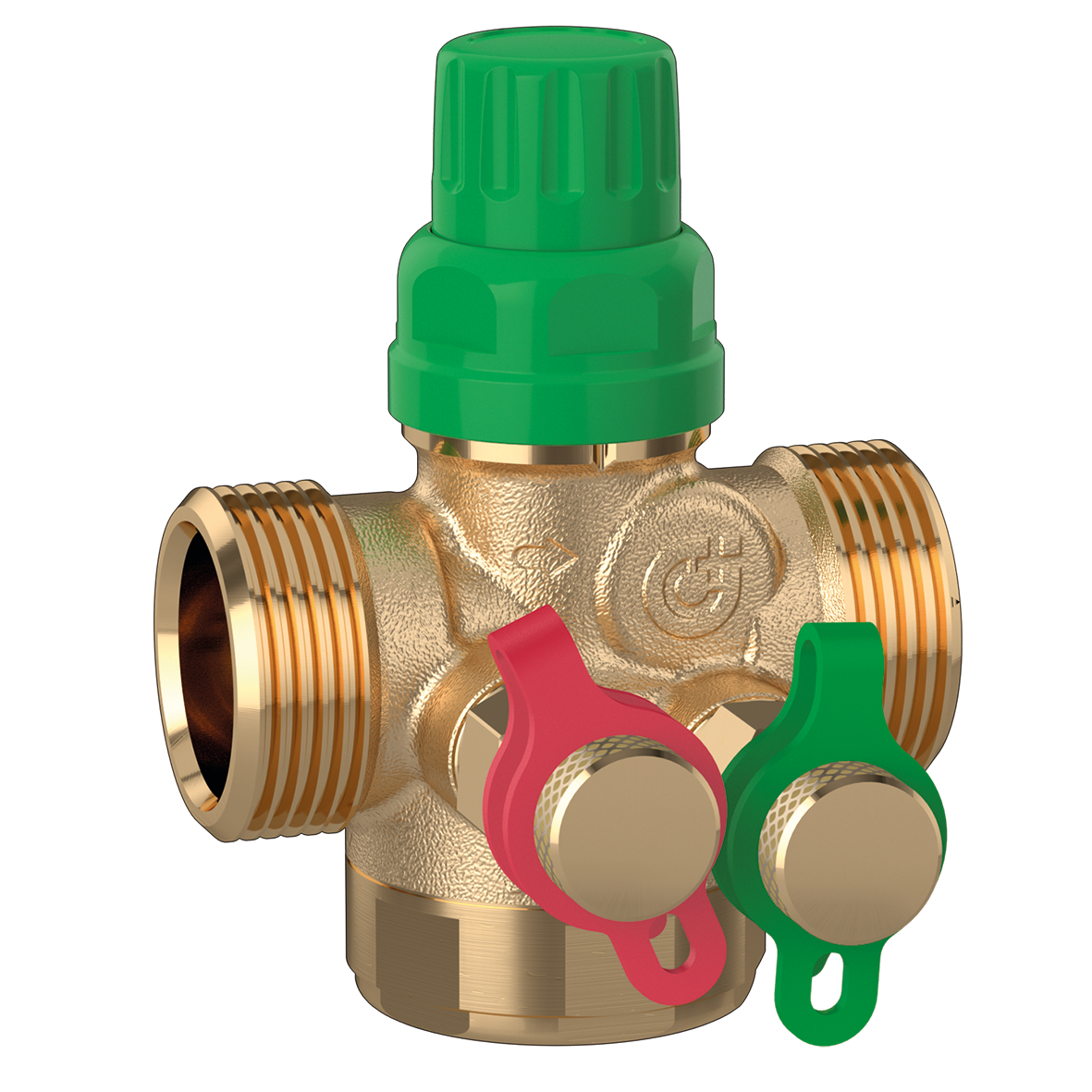

FLOWMATIC, Tlakově nezávislý regulační ventil.
Popis produktu
Tlakově nezávislý regulační ventil.
Určeno pro pohon řady 145 a termoelektrický pohon řady 6565/6566.
Regulátor průtoku z polymeru s membránou z EPDM.
Ukazatel odstupňované stupnice.
S porty na testování tlaku.
Technické údaje
Maximální pracovní tlak:
16 bar, 25 bar
Rozsah středních teplot:
-20–120 °C
Max. procento glykolu:
50 %
Médium:
voda, glykolové roztoky
Rozsah △p:
25–400 kPa
Materiál:
mosaz odolná proti odzinkování DR
Note
Určeno pro pohon řady 145 a termoelektrický pohon řady 6565/6566.
Regulátor průtoku z polymeru s membránou z EPDM.
Ukazatel odstupňované stupnice.
S porty na testování tlaku.
pdf
Nákresy a specifikace
| Číslo dílu | Připojení | DN | Rozsah regulace průtoku |
|---|---|---|---|
| 145437 H20 | G 1/2" A (ISO 228-1) M |
DN 15 (tělo) | 0,02–0,20 m³/h |
|
Nákresy 2D
dwg
Sdílet tento soubor
Stáhnout tento soubor
dxf
Sdílet tento soubor
Stáhnout tento soubor
Modely 3D
Text výběrového řízení
Tlakově nezávislý regulační ventil. Určeno pro pohon řady 145 a termoelektrický pohon řady 6565/6566.
Regulátor průtoku z polymeru s membránou z EPDM.
Ukazatel odstupňované stupnice.
S porty na testování tlaku. Připojení: G 1/2" A (ISO 228-1) M. Maximální pracovní tlak: 16 bar. Rozsah středních teplot: -20–120 °C. Max. procento glykolu: 50 %. Médium: voda, glykolové roztoky. Rozsah △p: 25–400 kPa. DN: DN 15 (tělo). Rozsah regulace průtoku: 0,02–0,20 m³/h. Materiál: mosaz odolná proti odzinkování DR.
SCIP code
9d0688fc-7f74-422d-9443-383982108ad4
|
|||
| 145447 H40 | G 3/4" A (ISO 228-1) M |
DN 15 (tělo) | 0,08–0,40 m³/h |
|
Nákresy 2D
dwg
Sdílet tento soubor
Stáhnout tento soubor
dxf
Sdílet tento soubor
Stáhnout tento soubor
Modely 3D
Text výběrového řízení
Tlakově nezávislý regulační ventil. Určeno pro pohon řady 145 a termoelektrický pohon řady 6565/6566.
Regulátor průtoku z polymeru s membránou z EPDM.
Ukazatel odstupňované stupnice.
S porty na testování tlaku. Připojení: G 3/4" A (ISO 228-1) M. Maximální pracovní tlak: 25 bar. Rozsah středních teplot: -20–120 °C. Max. procento glykolu: 50 %. Médium: voda, glykolové roztoky. Rozsah △p: 25–400 kPa. DN: DN 15 (tělo). Rozsah regulace průtoku: 0,08–0,40 m³/h. Materiál: mosaz odolná proti odzinkování DR.
SCIP code
e5a23077-7663-43f4-aa72-139feb45b8de
|
|||
| 145447 H80 | G 3/4" A (ISO 228-1) M |
DN 15 (tělo) | 0,08–0,80 m³/h |
|
Nákresy 2D
dwg
Sdílet tento soubor
Stáhnout tento soubor
dxf
Sdílet tento soubor
Stáhnout tento soubor
Modely 3D
Text výběrového řízení
Tlakově nezávislý regulační ventil. Určeno pro pohon řady 145 a termoelektrický pohon řady 6565/6566.
Regulátor průtoku z polymeru s membránou z EPDM.
Ukazatel odstupňované stupnice.
S porty na testování tlaku. Připojení: G 3/4" A (ISO 228-1) M. Maximální pracovní tlak: 25 bar. Rozsah středních teplot: -20–120 °C. Max. procento glykolu: 50 %. Médium: voda, glykolové roztoky. Rozsah △p: 25–400 kPa. DN: DN 15 (tělo). Rozsah regulace průtoku: 0,08–0,80 m³/h. Materiál: mosaz odolná proti odzinkování DR.
SCIP code
c0d5a671-c017-4f53-8a0b-f3cf3d1531e2
|
|||
| 145557 H40 | G 1" A (ISO 228-1) M |
DN 20 (tělo) | 0,08–0,40 m³/h |
|
Nákresy 2D
dwg
Sdílet tento soubor
Stáhnout tento soubor
dxf
Sdílet tento soubor
Stáhnout tento soubor
Modely 3D
Text výběrového řízení
Tlakově nezávislý regulační ventil. Určeno pro pohon řady 145 a termoelektrický pohon řady 6565/6566.
Regulátor průtoku z polymeru s membránou z EPDM.
Ukazatel odstupňované stupnice.
S porty na testování tlaku. Připojení: G 1" A (ISO 228-1) M. Maximální pracovní tlak: 25 bar. Rozsah středních teplot: -20–120 °C. Max. procento glykolu: 50 %. Médium: voda, glykolové roztoky. Rozsah △p: 25–400 kPa. DN: DN 20 (tělo). Rozsah regulace průtoku: 0,08–0,40 m³/h. Materiál: mosaz odolná proti odzinkování DR.
SCIP code
8c29c94d-2401-4489-acf0-df62607f000a
|
|||
| 145557 H80 | G 1" A (ISO 228-1) M |
DN 20 (tělo) | 0,08–0,80 m³/h |
|
Nákresy 2D
dwg
Sdílet tento soubor
Stáhnout tento soubor
dxf
Sdílet tento soubor
Stáhnout tento soubor
Modely 3D
Text výběrového řízení
Tlakově nezávislý regulační ventil. Určeno pro pohon řady 145 a termoelektrický pohon řady 6565/6566.
Regulátor průtoku z polymeru s membránou z EPDM.
Ukazatel odstupňované stupnice.
S porty na testování tlaku. Připojení: G 1" A (ISO 228-1) M. Maximální pracovní tlak: 25 bar. Rozsah středních teplot: -20–120 °C. Max. procento glykolu: 50 %. Médium: voda, glykolové roztoky. Rozsah △p: 25–400 kPa. DN: DN 20 (tělo). Rozsah regulace průtoku: 0,08–0,80 m³/h. Materiál: mosaz odolná proti odzinkování DR.
SCIP code
e3424ac5-010b-403f-88d4-70c249d1f378
|
|||
| 145557 1H2 | G 1" A (ISO 228-1) M |
DN 20 (tělo) | 0,12–1,20 m³/h |
|
Nákresy 2D
dwg
Sdílet tento soubor
Stáhnout tento soubor
dxf
Sdílet tento soubor
Stáhnout tento soubor
Modely 3D
Text výběrového řízení
Tlakově nezávislý regulační ventil. Určeno pro pohon řady 145 a termoelektrický pohon řady 6565/6566.
Regulátor průtoku z polymeru s membránou z EPDM.
Ukazatel odstupňované stupnice.
S porty na testování tlaku. Připojení: G 1" A (ISO 228-1) M. Maximální pracovní tlak: 25 bar. Rozsah středních teplot: -20–120 °C. Max. procento glykolu: 50 %. Médium: voda, glykolové roztoky. Rozsah △p: 25–400 kPa. DN: DN 20 (tělo). Rozsah regulace průtoku: 0,12–1,20 m³/h. Materiál: mosaz odolná proti odzinkování DR.
SCIP code
35448a61-f144-488a-9c86-cadfd3b34c05
|
|||
| 145667 1H8 | G 1 1/4" A (ISO 228-1) M |
DN 25 (tělo) | 0,18–1,80 m³/h |
|
Nákresy 2D
dwg
Sdílet tento soubor
Stáhnout tento soubor
dxf
Sdílet tento soubor
Stáhnout tento soubor
Modely 3D
Text výběrového řízení
Tlakově nezávislý regulační ventil. Určeno pro pohon řady 145 a termoelektrický pohon řady 6565/6566.
Regulátor průtoku z polymeru s membránou z EPDM.
Ukazatel odstupňované stupnice.
S porty na testování tlaku. Připojení: G 1 1/4" A (ISO 228-1) M. Maximální pracovní tlak: 25 bar. Rozsah středních teplot: -20–120 °C. Max. procento glykolu: 50 %. Médium: voda, glykolové roztoky. Rozsah △p: 25–400 kPa. DN: DN 25 (tělo). Rozsah regulace průtoku: 0,18–1,80 m³/h. Materiál: mosaz odolná proti odzinkování DR.
SCIP code
35cc411e-92ac-4af0-89a9-c223f99999db
|
|||
| 145667 3H0 | G 1 1/4" A (ISO 228-1) M |
DN 25 (tělo) | 0,30–3,00 m³/h |
|
Nákresy 2D
dwg
Sdílet tento soubor
Stáhnout tento soubor
dxf
Sdílet tento soubor
Stáhnout tento soubor
Modely 3D
Text výběrového řízení
Tlakově nezávislý regulační ventil. Určeno pro pohon řady 145 a termoelektrický pohon řady 6565/6566.
Regulátor průtoku z polymeru s membránou z EPDM.
Ukazatel odstupňované stupnice.
S porty na testování tlaku. Připojení: G 1 1/4" A (ISO 228-1) M. Maximální pracovní tlak: 25 bar. Rozsah středních teplot: -20–120 °C. Max. procento glykolu: 50 %. Médium: voda, glykolové roztoky. Rozsah △p: 25–400 kPa. DN: DN 25 (tělo). Rozsah regulace průtoku: 0,30–3,00 m³/h. Materiál: mosaz odolná proti odzinkování DR.
SCIP code
af27a04b-6271-4a69-8e3e-ed856370e509
|
|||
| 145667 3H7 | G 1 1/4" A (ISO 228-1) M |
DN 25 (tělo) | 0,37–3,70 m³/h |
|
Nákresy 2D
dwg
Sdílet tento soubor
Stáhnout tento soubor
dxf
Sdílet tento soubor
Stáhnout tento soubor
Modely 3D
Text výběrového řízení
Tlakově nezávislý regulační ventil. Určeno pro pohon řady 145 a termoelektrický pohon řady 6565/6566.
Regulátor průtoku z polymeru s membránou z EPDM.
Ukazatel odstupňované stupnice.
S porty na testování tlaku. Připojení: G 1 1/4" A (ISO 228-1) M. Maximální pracovní tlak: 25 bar. Rozsah středních teplot: -20–120 °C. Max. procento glykolu: 50 %. Médium: voda, glykolové roztoky. Rozsah △p: 25–400 kPa. DN: DN 25 (tělo). Rozsah regulace průtoku: 0,37–3,70 m³/h. Materiál: mosaz odolná proti odzinkování DR.
SCIP code
9ef7cb65-b1c3-486b-8c0e-c640f828d8cb
|
|||
| 145447 H20 | G 3/4" A (ISO 228-1) M |
DN 15 (tělo) | 0,08–0,40 m³/h |
|
Nákresy 2D
dwg
Sdílet tento soubor
Stáhnout tento soubor
dxf
Sdílet tento soubor
Stáhnout tento soubor
Modely 3D
Text výběrového řízení
Tlakově nezávislý regulační ventil. Určeno pro pohon řady 145 a termoelektrický pohon řady 6565/6566.
Regulátor průtoku z polymeru s membránou z EPDM.
Ukazatel odstupňované stupnice.
S porty na testování tlaku. Připojení: G 3/4" A (ISO 228-1) M. Maximální pracovní tlak: 25 bar. Rozsah středních teplot: -20–120 °C. Max. procento glykolu: 50 %. Médium: voda, glykolové roztoky. Rozsah △p: 25–400 kPa. DN: DN 15 (tělo). Rozsah regulace průtoku: 0,08–0,40 m³/h. Materiál: mosaz odolná proti odzinkování DR.
SCIP code
70122f82-cbe6-49da-9a52-50e29b97c1d0
|
|||
| 145557 H20 | G 1" A (ISO 228-1) M |
DN 20 (tělo) | 0,08–0,40 m³/h |
|
Nákresy 2D
dwg
Sdílet tento soubor
Stáhnout tento soubor
dxf
Sdílet tento soubor
Stáhnout tento soubor
Modely 3D
Text výběrového řízení
Tlakově nezávislý regulační ventil. Určeno pro pohon řady 145 a termoelektrický pohon řady 6565/6566.
Regulátor průtoku z polymeru s membránou z EPDM.
Ukazatel odstupňované stupnice.
S porty na testování tlaku. Připojení: G 1" A (ISO 228-1) M. Maximální pracovní tlak: 25 bar. Rozsah středních teplot: -20–120 °C. Max. procento glykolu: 50 %. Médium: voda, glykolové roztoky. Rozsah △p: 25–400 kPa. DN: DN 20 (tělo). Rozsah regulace průtoku: 0,08–0,40 m³/h. Materiál: mosaz odolná proti odzinkování DR.
SCIP code
b678b6cb-c612-4709-a371-efef43b96e6e
|
|||
