Serija 611

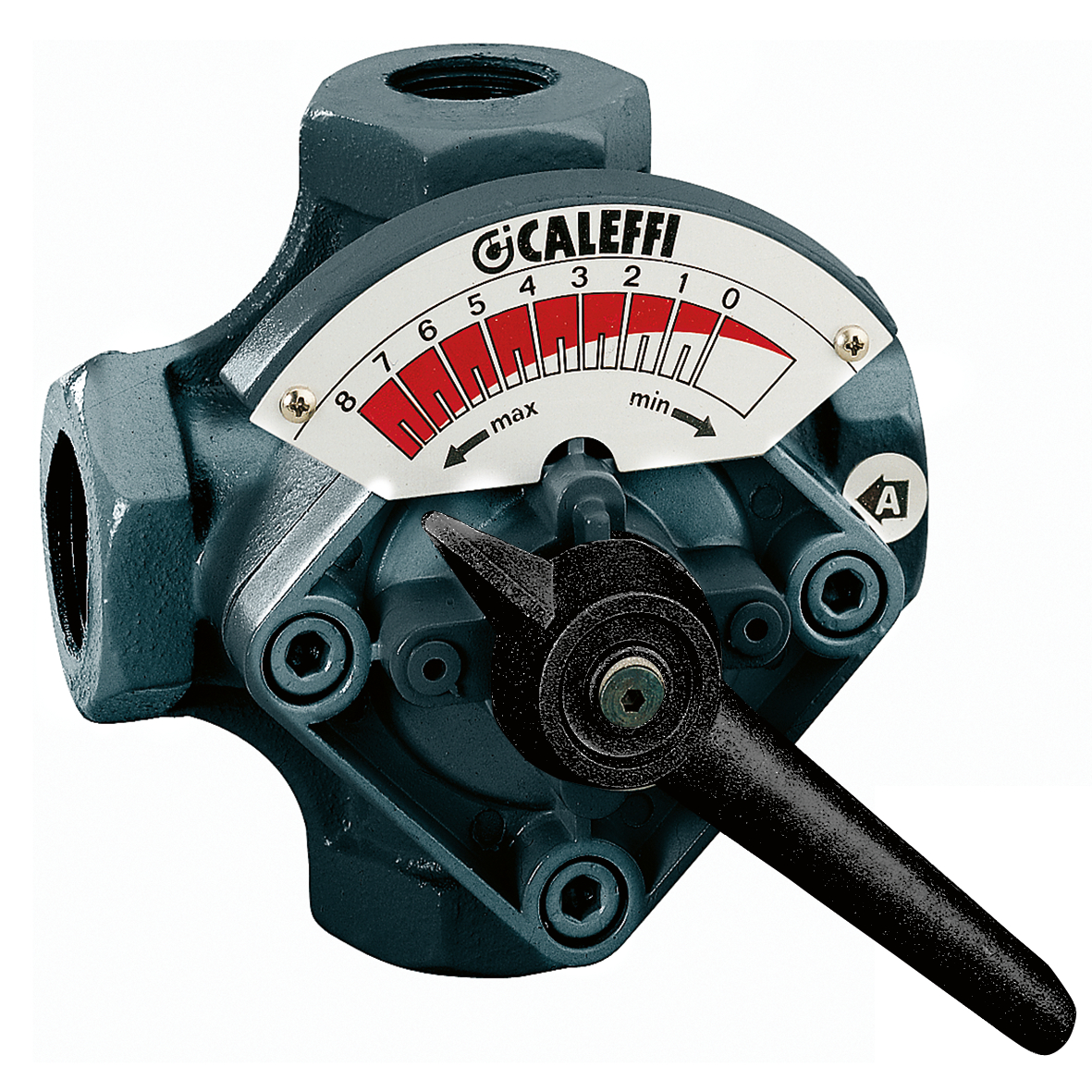

Štiripotni mešalni ventil, navojni priključki, metuljasta loputa.

Prenesi v visoki ločljivosti Poišči trgovino

Opis proizvoda

Štiripotni mešalni ventil, navojni priključki, metuljasta loputa.
Dovod kotla v ventil na desni strani.

Tehnični podatki

Območje temperature medija: 2–110 °C

Maksimalni delovni tlak: 6 bar

Prenos

Risbe in specifikacije

Koda artikla	Priključek	Kv
611005	G 3/4" (ISO 228-1) NN	7,8 m³/h
3D modeli Besedilo za razpis CALEFFI, 611005. Štiripotni mešalni ventil, navojni priključki, metuljasta loputa. Dovod kotla v ventil na desni strani. Priključek: G 3/4" (ISO 228-1) NN. Maksimalni delovni tlak: 6 bar. Območje temperature medija: 2–110 °C. Kv: 7,8 m³/h.
611006	G 1" (ISO 228-1) NN	12,3 m³/h
3D modeli Besedilo za razpis CALEFFI, 611006. Štiripotni mešalni ventil, navojni priključki, metuljasta loputa. Dovod kotla v ventil na desni strani. Priključek: G 1" (ISO 228-1) NN. Maksimalni delovni tlak: 6 bar. Območje temperature medija: 2–110 °C. Kv: 12,3 m³/h.
611007	G 1 1/4" (ISO 228-1) NN	18,5 m³/h
3D modeli Besedilo za razpis CALEFFI, 611007. Štiripotni mešalni ventil, navojni priključki, metuljasta loputa. Dovod kotla v ventil na desni strani. Priključek: G 1 1/4" (ISO 228-1) NN. Maksimalni delovni tlak: 6 bar. Območje temperature medija: 2–110 °C. Kv: 18,5 m³/h.
611008	G 1 1/2" (ISO 228-1) NN	30 m³/h
3D modeli Besedilo za razpis CALEFFI, 611008. Štiripotni mešalni ventil, navojni priključki, metuljasta loputa. Dovod kotla v ventil na desni strani. Priključek: G 1 1/2" (ISO 228-1) NN. Maksimalni delovni tlak: 6 bar. Območje temperature medija: 2–110 °C. Kv: 30 m³/h.
611009	G 2" (ISO 228-1) NN	53 m³/h
3D modeli Besedilo za razpis CALEFFI, 611009. Štiripotni mešalni ventil, navojni priključki, metuljasta loputa. Dovod kotla v ventil na desni strani. Priključek: G 2" (ISO 228-1) NN. Maksimalni delovni tlak: 6 bar. Območje temperature medija: 2–110 °C. Kv: 53 m³/h.
611020	G 2 1/2" (ISO 228-1) NN	80 m³/h
2D risba dwg To datoteko daj v skupno rabo Prenesi to datoteko Daj v skupno rabo Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/611020%20%28dwg%29.dwg dxf To datoteko daj v skupno rabo Prenesi to datoteko Daj v skupno rabo Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/611020%20%28dxf%29.dxf pdf Prenesi to datoteko 3D modeli igs To datoteko daj v skupno rabo Prenesi to datoteko Daj v skupno rabo Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/611020%20%28igs%29.igs stp To datoteko daj v skupno rabo Prenesi to datoteko Daj v skupno rabo Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/611020%20%28stp%29.stp Besedilo za razpis CALEFFI, 611020. Štiripotni mešalni ventil, navojni priključki, metuljasta loputa. Dovod kotla v ventil na desni strani. Priključek: G 2 1/2" (ISO 228-1) NN. Maksimalni delovni tlak: 6 bar. Območje temperature medija: 2–110 °C. Kv: 80 m³/h.
