Ce sunt vanele de amestec
CE SUNT VANELE DE AMESTEC
Vanele de amestec permit reglarea unei instalații de încălzire centralizată prin amestecarea apei de la ieșirea din cazan cu cea de pe returul instalației, în scopul de a obține temperatura dorită pe tur la consumator. Aceste vane pot fi motorizate sau racordate la regulatoare climatice pentru trimiterea apei calde la consumator conform sarcinii termice efective necesare.
CUM FU
Vanele de amestec cu trei căi prezintă trei porturi, dintre care unul, denumit comun, rămâne permanent deschis și este în general indicat cu literele “AB”. Celelalte două porturi “A” și “B”, denumite și independente, pot fi parțial deschise sau închise datorită mișcării obturatorului. În mod normal sunt realizate astfel încât la o deschidere progresivă a unuia dintre cele două porturi independente se obține o închidere ulterioară a celuilalt și invers.
Prin urmare, la o deschidere a căii de trecere dintre “A” și “AB” corespunde o închidere a căii dintre porturile “B” și “AB”.
Aceste vane pot avea diverse configurații, în funcție de direcțiile debitelor dintre cele trei porturi.
Dacă vana are două intrări și o ieșire este denumită vană de amestec.
În această configurație, după cum sugerează și numele, poziția obturatorului variază fluxurile de intrare de la porturile "A" și "B" care se unesc într-o singură ieșire prin portul comun "AB". În acest fel, este posibilă reglarea procentului de amestec al fluxurilor de intrare, trecând de la un flux provenind total de la portul “A” la unul derivat total de la portul “B”. În consecință, pozițiile intermediare ale obturatorului stabilesc procentul de amestec al fluxurilor la intrare. Această configurație este utilizată în principal pentru reglarea temperaturii, profitând de amestecarea fluxurilor de intrare la diferite temperaturi pentru a obține temperatura dorită de ieșire.
CARACTERISTICILE UNEI VANE DE AMESTEC CU SECTOR

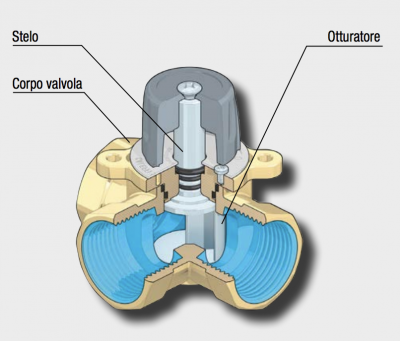

În vana de amestec cu sector (cum este seria CALEFFI 610) obturatorul se rotește în jurul axe sale deschizând pasajele corespunzătoare pe scaunele vanei. De aceea, mișcarea este rotativă. Aceste vane sunt construite în așa fel încât să se obțină diferite comportamente hidraulice. Acest lucru este posibil prin intervenția asupra geometriilor interne ale componentelor în fazele de proiectare și de construcție. În special, la vanele cu sector, se concep forme specifice ale secțiunilor de trecere în funcție de caracteristica hidraulică care trebuie obținută.
UNDE SE INSTALEAZĂ O VANĂ DE AMESTEC
Vanele de amestec se folosesc în instalațiile în care este necesară reglarea temperaturii. Schema de instalare tipică este aceea a “circuitului de amestec” prin intermediul căruia este comandată gestionarea gradului de deschidere a vanei de amestec. În acest mod debitul de pe tur poate fi amestecat în mod oportun cu cel de pe retur. Pompa circuitului consumator preia direct debitul de pe circuitul primar.
VANELE DE AMESTEC MOTORIZATE CU 3 CĂI CALEFFI
Vanele de amestec filetate cu sector din seria 610 disponibile în gama de la 1/2" la 2" pentru instalații de încălzire, pot fi gestionate de servomotoare 0÷10V sau în 3 puncte și garantează o precizie ridicată de reglare a fluidului de transfer termic.
