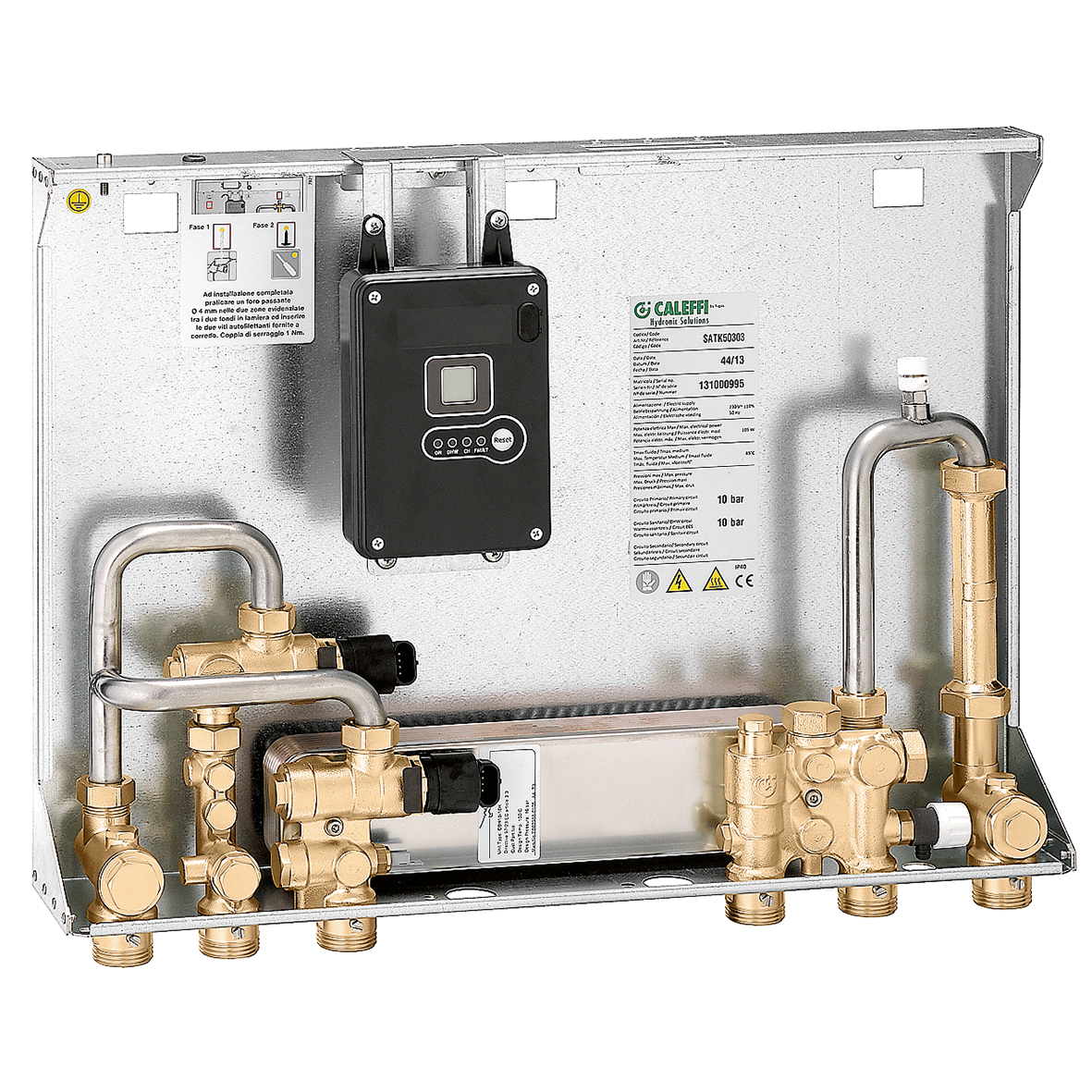

Podtynkowa stacja mieszkaniowa dla instalacji wysokotemperaturowych.
Opis produktu
Podtynkowa stacja mieszkaniowa dla instalacji wysokotemperaturowych.
Podstawowe elementy składowe:- modulowane zawory regulacyjne;
- czujnik bezpieczeństwa temperatury ogrzewania płaszczynowego;
- wysokowydajna pompa obiegowa (tylko tryb grzania);
- lutowany wymiennik na potrzeby przygotowania c.w.u. o mocy nominalne 40 kW ;
Dane techniczne
Maksymalne ciśnienie pracy:
10 bar
Zakres temperatury pracy układu pierwotnego:
2–85 °C
Zakres regulacji temperatury (CWU):
42–60 °C
Zasilanie elektryczne:
230 V AC
Pobór mocy:
20 W
Głębokość:
110 mm
Wysokość:
410 mm
Szerokość:
570 mm
△p maks.:
0,9 bar
Maksymalny wydatek c.w.u.:
18 l/min
△p maks. - uwaga:
obieg pierwotny
Uwaga
Skrzynka - kod 794950 jest obowiązkowa w przypadku instalacji serii SATK50.
Certyfikaty
pdf
Rysunki i specyfikacje
| Kod produktu | Uwagi | Nominalna moc wymiennika ciepła | |
|---|---|---|---|
| SATK50303 | - | 40 kW | |
|
Modele 3D
Specyfikacja techniczna
Podtynkowa stacja mieszkaniowa dla instalacji wysokotemperaturowych. Podstawowe elementy składowe:
- modulowane zawory regulacyjne;
- czujnik bezpieczeństwa temperatury ogrzewania płaszczynowego;
- wysokowydajna pompa obiegowa (tylko tryb grzania);
- lutowany wymiennik na potrzeby przygotowania c.w.u. o mocy nominalne 40 kW ; Maksymalne ciśnienie pracy: 10 bar. Zakres temperatury pracy układu pierwotnego: 2–85 °C. Zakres regulacji temperatury (CWU): 42–60 °C. Zasilanie elektryczne: 230 V AC. Pobór mocy: 20 W. Nominalna moc wymiennika ciepła: 40 kW. Głębokość: 110 mm. Wysokość: 410 mm. Szerokość: 570 mm. △p maks.: 0,9 bar.
|
|||
| SATK50393 | Do montażu na ścianie bez skrzynki | 40 kW | |
|
Modele 3D
Specyfikacja techniczna
Podtynkowa stacja mieszkaniowa dla instalacji wysokotemperaturowych. Podstawowe elementy składowe:
- modulowane zawory regulacyjne;
- czujnik bezpieczeństwa temperatury ogrzewania płaszczynowego;
- wysokowydajna pompa obiegowa (tylko tryb grzania);
- lutowany wymiennik na potrzeby przygotowania c.w.u. o mocy nominalne 40 kW ; Maksymalne ciśnienie pracy: 10 bar. Zakres temperatury pracy układu pierwotnego: 2–85 °C. Zakres regulacji temperatury (CWU): 42–60 °C. Zasilanie elektryczne: 230 V AC. Pobór mocy: 20 W. Nominalna moc wymiennika ciepła: 40 kW. Głębokość: 110 mm. Wysokość: 410 mm. Szerokość: 570 mm. △p maks.: 0,9 bar.
SCIP code
CODICE IN FASE DI ANALISI
|
|||
| SATK50393 001 | Do montażu na ścianie bez skrzynki | 40 kW | |
|
Modele 3D
Specyfikacja techniczna
Podtynkowa stacja mieszkaniowa dla instalacji wysokotemperaturowych. Podstawowe elementy składowe:
- modulowane zawory regulacyjne;
- czujnik bezpieczeństwa temperatury ogrzewania płaszczynowego;
- wysokowydajna pompa obiegowa (tylko tryb grzania);
- lutowany wymiennik na potrzeby przygotowania c.w.u. o mocy nominalne 40 kW ; Maksymalne ciśnienie pracy: 10 bar. Zakres temperatury pracy układu pierwotnego: 2–85 °C. Zakres regulacji temperatury (CWU): 42–60 °C. Zasilanie elektryczne: 230 V AC. Pobór mocy: 20 W. Nominalna moc wymiennika ciepła: 40 kW. Głębokość: 110 mm. Wysokość: 410 mm. Szerokość: 570 mm. Maksymalny wydatek c.w.u.: 18 l/min. △p maks.: 0,9 bar (obieg pierwotny).
SCIP code
CODICE IN FASE DI ANALISI
|
|||
