DYNAMICAL®, Kątowy dynamiczny grzejnikowy zawór termostatyczny przystosowany do montażu głowic termostatycznych elektronicznych i siłowników termoelektrycznych
Opis produktu
Kątowy dynamiczny grzejnikowy zawór termostatyczny przystosowany do montażu głowic termostatycznych elektronicznych i siłowników termoelektrycznych
PATENT
Dane techniczne
Maksymalne ciśnienie pracy:
10 bar
Zakres temperatury medium:
5–95 °C
Wykończenie:
chromowane
Materiał:
mosiądz
pdf
Rysunki i specyfikacje
| Kod produktu | Podłączenie grzejnika | Podłącznie rury | Uwagi |
|---|---|---|---|
| 230302 | G 3/8" A (ISO 228-1) GZ podłączenie kątowe |
G 3/8" (ISO 228-1) GW podłączenie kątowe |
- |
|
Zakres regulacji natężenia przepływu
20–120 l/h
|
|||
|
Rysunki 2D
dwg
Udostępnij ten plik
Pobierz ten plik
dxf
Udostępnij ten plik
Pobierz ten plik
Modele 3D
Specyfikacja techniczna
Kątowy dynamiczny grzejnikowy zawór termostatyczny przystosowany do montażu głowic termostatycznych elektronicznych i siłowników termoelektrycznych Podłączenie grzejnika: G 3/8" A (ISO 228-1) GZ, podłączenie kątowe. Podłącznie rury: G 3/8" (ISO 228-1) GW, podłączenie kątowe. Maksymalne ciśnienie pracy: 10 bar. Zakres temperatury medium: 5–95 °C. Wykończenie: chromowane. Zakres regulacji natężenia przepływu: 20–120 l/h. Materiał: mosiądz.
SCIP code
aa2e749d-6fd8-4b7b-9c0d-36e4b246be2a
|
|||
| 230312 | G 3/8" A (ISO 228-1) GZ |
G 3/8" (ISO 228-1) GW |
Wersja z niskim przepływem |
|
Zakres regulacji natężenia przepływu
10–80 l/h
|
|||
|
Rysunki 2D
dwg
Udostępnij ten plik
Pobierz ten plik
dxf
Udostępnij ten plik
Pobierz ten plik
Modele 3D
Specyfikacja techniczna
Kątowy dynamiczny grzejnikowy zawór termostatyczny przystosowany do montażu głowic termostatycznych elektronicznych i siłowników termoelektrycznych Podłączenie grzejnika: G 3/8" A (ISO 228-1) GZ. Podłącznie rury: G 3/8" (ISO 228-1) GW. Maksymalne ciśnienie pracy: 10 bar. Zakres temperatury medium: 5–95 °C. Wykończenie: chromowane. Zakres regulacji natężenia przepływu: 10–80 l/h. Materiał: mosiądz.
SCIP code
aa2e749d-6fd8-4b7b-9c0d-36e4b246be2a
|
|||

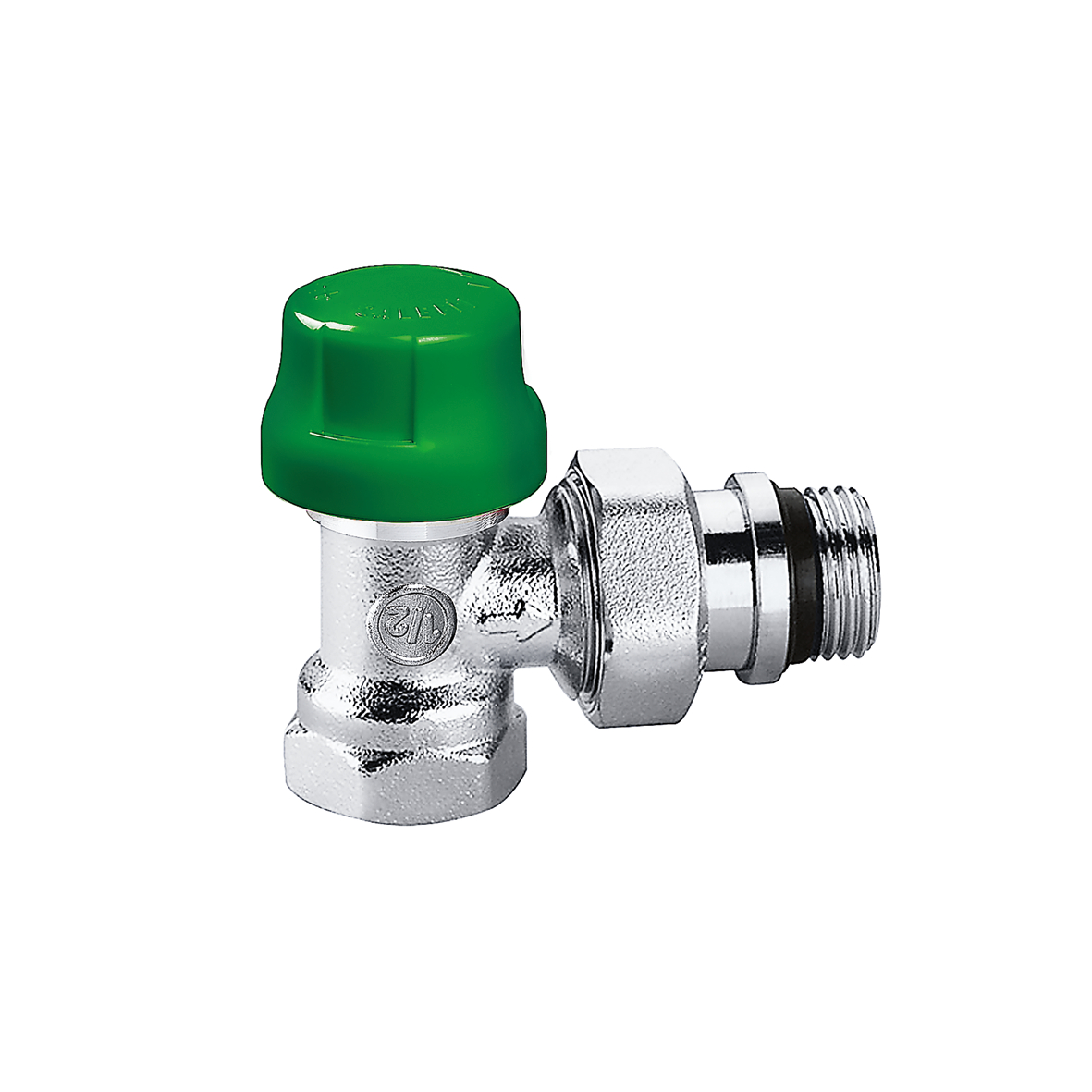

| 230402 | G 1/2" A (ISO 228-1) GZ podłączenie kątowe |
G 1/2" (ISO 228-1) GW podłączenie kątowe |
- |
|
Zakres regulacji natężenia przepływu
20–120 l/h
|
|||
|
Rysunki 2D
dwg
Udostępnij ten plik
Pobierz ten plik
dxf
Udostępnij ten plik
Pobierz ten plik
Modele 3D
Specyfikacja techniczna
Kątowy dynamiczny grzejnikowy zawór termostatyczny przystosowany do montażu głowic termostatycznych elektronicznych i siłowników termoelektrycznych Podłączenie grzejnika: G 1/2" A (ISO 228-1) GZ, podłączenie kątowe. Podłącznie rury: G 1/2" (ISO 228-1) GW, podłączenie kątowe. Maksymalne ciśnienie pracy: 10 bar. Zakres temperatury medium: 5–95 °C. Wykończenie: chromowane. Zakres regulacji natężenia przepływu: 20–120 l/h. Materiał: mosiądz.
SCIP code
aa2e749d-6fd8-4b7b-9c0d-36e4b246be2a
|
|||
| 230412 | G 1" A (ISO 228-1) GZ |
G 1/2" (ISO 228-1) GW |
Wersja z niskim przepływem |
|
Zakres regulacji natężenia przepływu
10–80 l/h
|
|||
|
Rysunki 2D
dwg
Udostępnij ten plik
Pobierz ten plik
dxf
Udostępnij ten plik
Pobierz ten plik
Modele 3D
Specyfikacja techniczna
Kątowy dynamiczny grzejnikowy zawór termostatyczny przystosowany do montażu głowic termostatycznych elektronicznych i siłowników termoelektrycznych Podłączenie grzejnika: G 1" A (ISO 228-1) GZ. Podłącznie rury: G 1/2" (ISO 228-1) GW. Maksymalne ciśnienie pracy: 10 bar. Zakres temperatury medium: 5–95 °C. Wykończenie: chromowane. Zakres regulacji natężenia przepływu: 10–80 l/h. Materiał: mosiądz.
SCIP code
aa2e749d-6fd8-4b7b-9c0d-36e4b246be2a
|
|||
| 230500 | G 3/4" A (ISO 228-1) GZ podłączenie kątowe |
G 3/4" (ISO 228-1) GW podłączenie kątowe |
Bez uszczelki gumowej |
|
Zakres regulacji natężenia przepływu
20–120 l/h
|
|||
|
Rysunki 2D
dwg
Udostępnij ten plik
Pobierz ten plik
dxf
Udostępnij ten plik
Pobierz ten plik
Modele 3D
Specyfikacja techniczna
Kątowy dynamiczny grzejnikowy zawór termostatyczny przystosowany do montażu głowic termostatycznych elektronicznych i siłowników termoelektrycznych Podłączenie grzejnika: G 3/4" A (ISO 228-1) GZ, podłączenie kątowe. Podłącznie rury: G 3/4" (ISO 228-1) GW, podłączenie kątowe. Maksymalne ciśnienie pracy: 10 bar. Zakres temperatury medium: 5–95 °C. Wykończenie: chromowane. Zakres regulacji natężenia przepływu: 20–120 l/h. Materiał: mosiądz.
SCIP code
aa2e749d-6fd8-4b7b-9c0d-36e4b246be2a
|
|||
