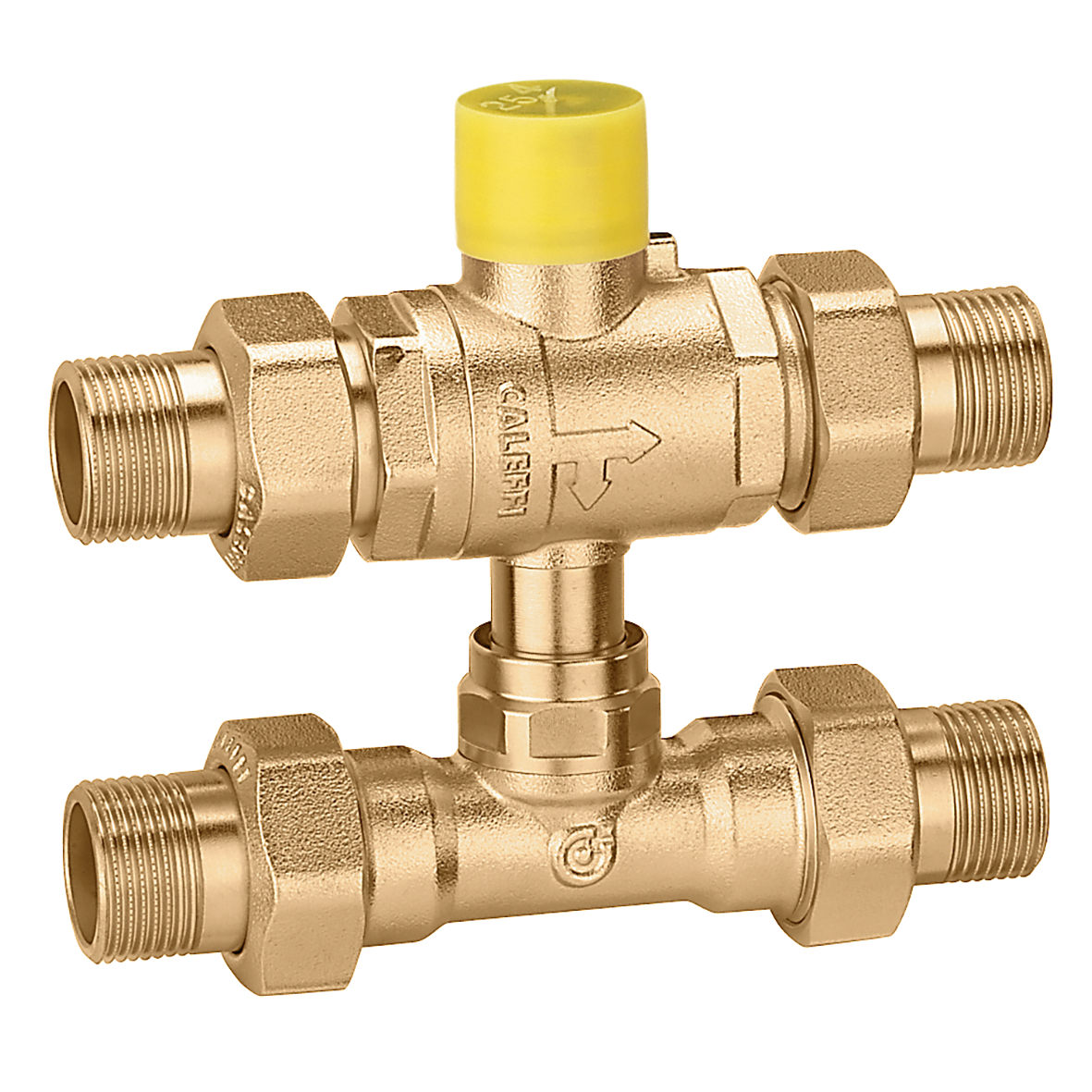

Drie-weg zoneventiel met kogelafsluiter met bypass-T-stuk.
Productbeschrijving
Drie-weg zoneventiel met kogelafsluiter met bypass-T-stuk.
T-stuk met U6-mondstuk.
Regelbare afstand tussen de aansluitingen tussen 49 tot 63 mm.
Technische gegevens
Maximale bedrijfsdruk:
10 bar
Gemiddelde temperatuurbereik:
-5–110 °C
△p max.:
10 bar
pdf
Tekeningen en specificaties
| Onderdeel nummer | Aansluiting | Kv recht | Kv by-pass |
|---|---|---|---|
| 648950 | G 3/4" A (ISO 228-1) M |
14,43 m³/h | 1,20 m³/h |
|
3D-modellen
Aanbestedingstekst
Drie-weg zoneventiel met kogelafsluiter met bypass-T-stuk.
Nieuwe O-ringdichting.
T-stuk met U6-mondstuk.
Regelbare afstand tussen de aansluitingen tussen 49 tot 63 mm. Aansluiting: G 3/4" A (ISO 228-1) M. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: -5–110 °C. △p max.: 10 bar. Kv recht: 14,43 m³/h. Kv by-pass: 1,20 m³/h.
SCIP code
6155ad0c-081c-41e1-abe6-5c9591bd61e1
|
|||
