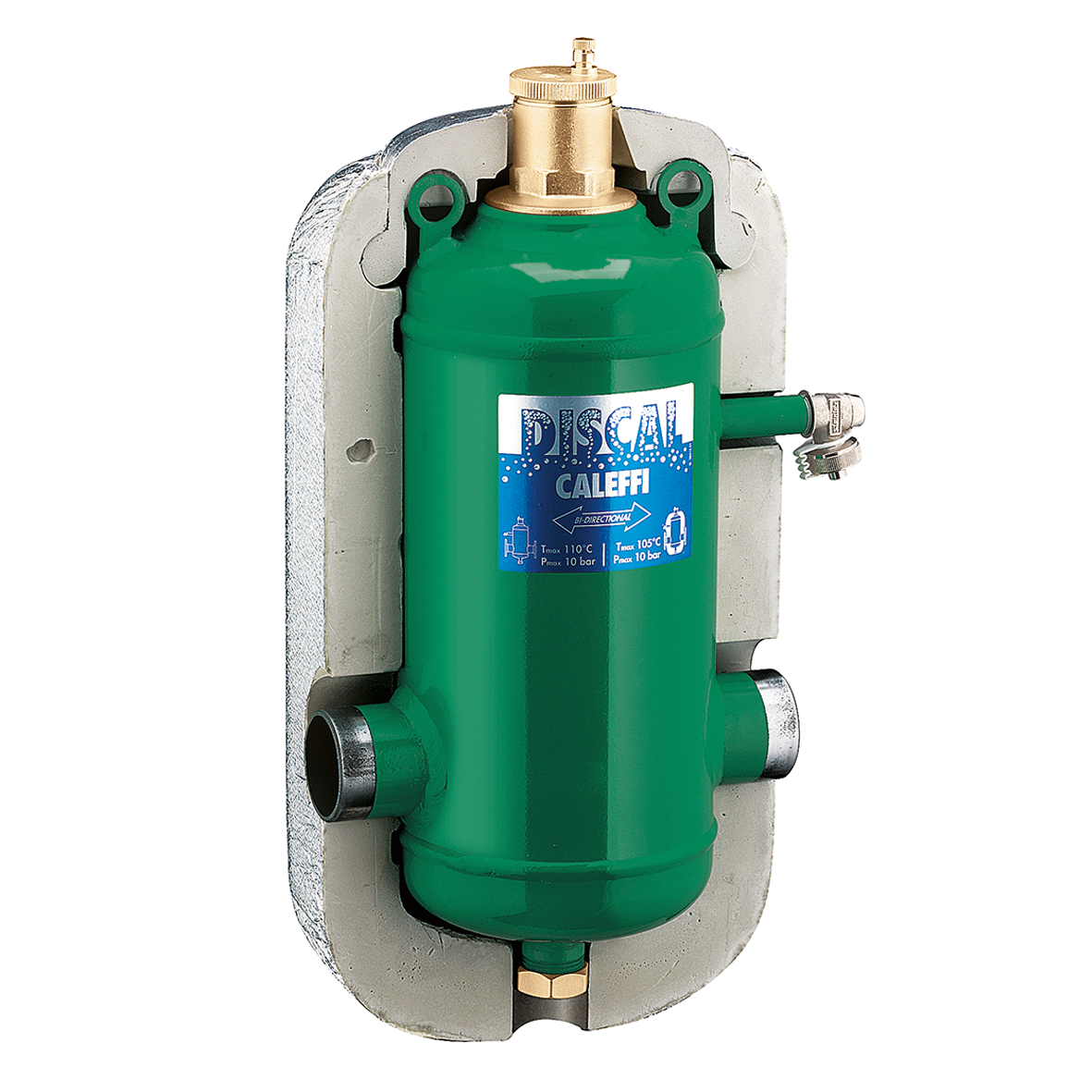

DISCAL®, Luchtafscheider. Met laseinden.
Productbeschrijving
Luchtafscheider. Met laseinden.
Met isolatie.
Technische gegevens
Maximale bedrijfsdruk:
10 bar
Maximale ontluchtingsdruk:
10 bar
Afwerking:
gelakt
Materiaal:
staal
pdf
Tekeningen en specificaties
| Onderdeel nummer | Aansluiting | Gemiddelde temperatuurbereik | |
|---|---|---|---|
| 551123 | DN 125 (EN 1092-1) PN 16 gesoldeerd |
0–100 °C | |
|
3D-modellen
Aanbestedingstekst
Luchtafscheider. Met laseinden. Met isolatie.
Aansluiting: DN 125 (EN 1092-1) PN 16, gesoldeerd. Maximale bedrijfsdruk: 10 bar. Maximale ontluchtingsdruk: 10 bar. Gemiddelde temperatuurbereik: 0–100 °C. Afwerking: gelakt. Materiaal: staal.
SCIP code
c55c1e42-94da-4006-a9e3-9b31e72869f4
|
|||
| 551153 | DN 150 (EN 1092-1) PN 16 gesoldeerd |
0–100 °C | |
|
3D-modellen
Aanbestedingstekst
Luchtafscheider. Met laseinden. Met isolatie.
Aansluiting: DN 150 (EN 1092-1) PN 16, gesoldeerd. Maximale bedrijfsdruk: 10 bar. Maximale ontluchtingsdruk: 10 bar. Gemiddelde temperatuurbereik: 0–100 °C. Afwerking: gelakt. Materiaal: staal.
SCIP code
c55c1e42-94da-4006-a9e3-9b31e72869f4
|
|||
| 551051 | DN 50 (EN 1092-1) PN 10 ingang |
0–110 °C | |
|
2D-tekeningen
dwg
Dit bestand delen
Dit bestand downloaden
dxf
Dit bestand delen
Dit bestand downloaden
3D-modellen
Aanbestedingstekst
Luchtafscheider. Met laseinden. Met isolatie.
Aansluiting: DN 50 (EN 1092-1) PN 10, ingang. Maximale bedrijfsdruk: 10 bar. Maximale ontluchtingsdruk: 10 bar. Gemiddelde temperatuurbereik: 0–110 °C. Afwerking: gelakt.
|
|||
| 551061 | DN 65 (EN 1092-1) PN 10 |
0–110 °C | |
|
3D-modellen
Aanbestedingstekst
Luchtafscheider. Met laseinden. Met isolatie.
Aansluiting: DN 65 (EN 1092-1) PN 10. Maximale bedrijfsdruk: 10 bar. Maximale ontluchtingsdruk: 10 bar. Gemiddelde temperatuurbereik: 0–110 °C. Afwerking: gelakt.
|
|||
| 551081 | DN 80 (EN 1092-1) PN 10 |
0–110 °C | |
|
3D-modellen
Aanbestedingstekst
Luchtafscheider. Met laseinden. Met isolatie.
Aansluiting: DN 80 (EN 1092-1) PN 10. Maximale bedrijfsdruk: 10 bar. Maximale ontluchtingsdruk: 10 bar. Gemiddelde temperatuurbereik: 0–110 °C. Afwerking: gelakt.
|
|||
| 551101 | DN 100 (EN 1092-1) PN 10 |
0–110 °C | |
|
3D-modellen
Aanbestedingstekst
Luchtafscheider. Met laseinden. Met isolatie.
Aansluiting: DN 100 (EN 1092-1) PN 10. Maximale bedrijfsdruk: 10 bar. Maximale ontluchtingsdruk: 10 bar. Gemiddelde temperatuurbereik: 0–110 °C. Afwerking: gelakt.
|
|||
| 551121 | DN 125 (EN 1092-1) PN 10 |
0–110 °C | |
|
3D-modellen
Aanbestedingstekst
Luchtafscheider. Met laseinden. Met isolatie.
Aansluiting: DN 125 (EN 1092-1) PN 10. Maximale bedrijfsdruk: 10 bar. Maximale ontluchtingsdruk: 10 bar. Gemiddelde temperatuurbereik: 0–110 °C. Afwerking: gelakt.
|
|||
| 551151 | DN 150 (EN 1092-1) PN 10 |
0–110 °C | |
|
3D-modellen
Aanbestedingstekst
Luchtafscheider. Met laseinden. Met isolatie.
Aansluiting: DN 150 (EN 1092-1) PN 10. Maximale bedrijfsdruk: 10 bar. Maximale ontluchtingsdruk: 10 bar. Gemiddelde temperatuurbereik: 0–110 °C. Afwerking: gelakt.
|
|||
bim
igs
stp
