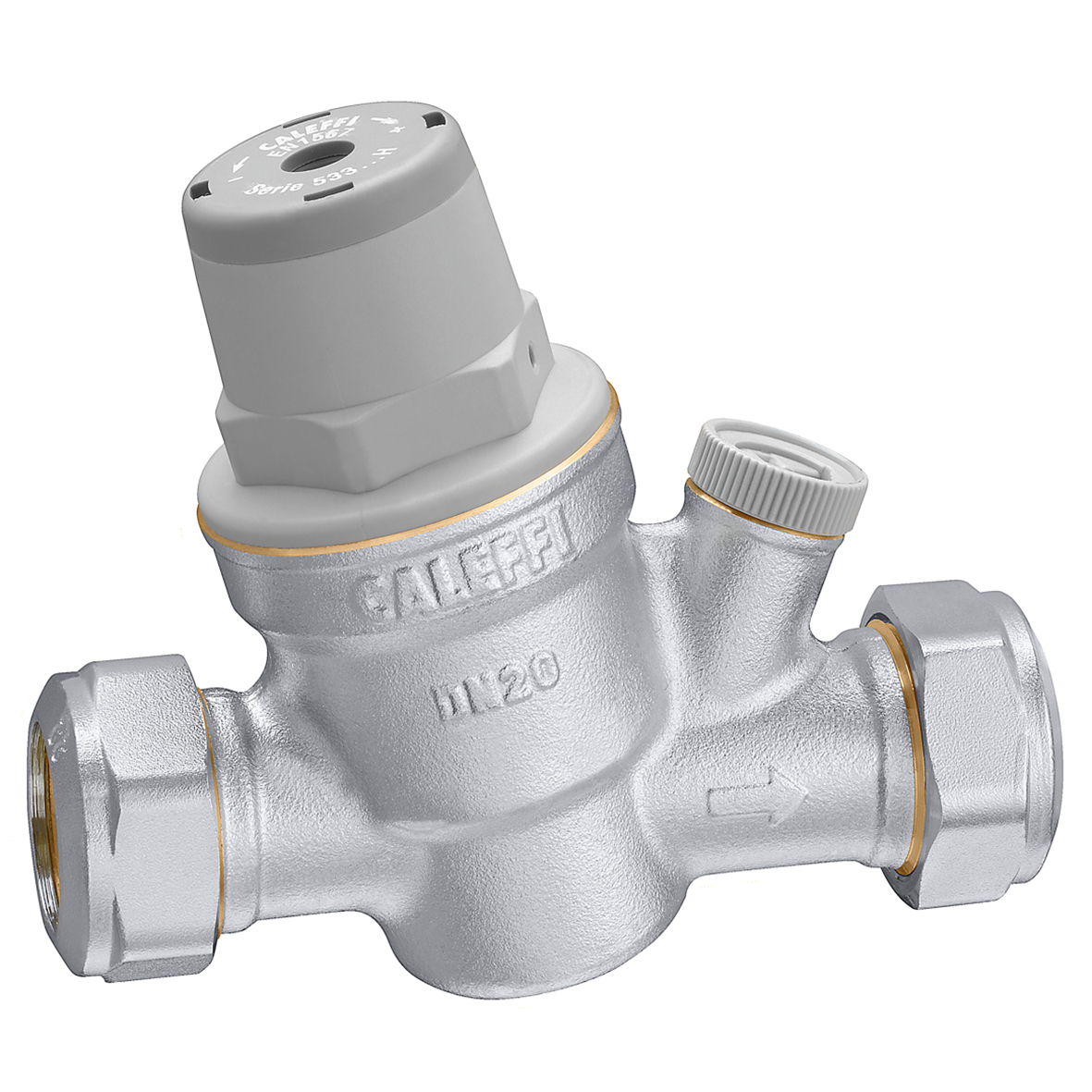

Drukverminderaar met aansluitingen met knelkoppelingen voor koperleiding.
Productbeschrijving
Drukverminderaar met aansluitingen met knelkoppelingen voor koperleiding.
Vervangbaar patroon met filter.
Voor hoge temperatuur.
Met manometeraansluiting 1/4" F.
Volgens de norm EN 1567.
Technische gegevens
Maximale opwaartse druk:
16 bar
Gemiddelde temperatuurbereik:
2–80 °C
Insteldrukbereik:
1–5,5 bar
Afwerking:
verchroomd
Materiaal:
ontzinkingsbestendig messing DR
Certificeringen
pdf
Tekeningen en specificaties
| Onderdeel nummer | Aansluiting | ||
|---|---|---|---|
| 533741H | Ø 15 |
||
|
2D-tekeningen
dwg
Dit bestand delen
Dit bestand downloaden
dxf
Dit bestand delen
Dit bestand downloaden
3D-modellen
Aanbestedingstekst
Drukverminderaar met aansluitingen met knelkoppelingen voor koperleiding. Vervangbaar patroon met filter.
Voor hoge temperatuur.
Met manometeraansluiting 1/4" F. Volgens de norm EN 1567. Aansluiting: Ø 15. Maximale opwaartse druk: 16 bar. Gemiddelde temperatuurbereik: 2–80 °C. Insteldrukbereik: 1–5,5 bar. Afwerking: verchroomd. Materiaal: ontzinkingsbestendig messing DR.
SCIP code
99d46765-441d-400b-8bf4-042012569e7e
|
|||
| 533751H | Ø 22 |
||
|
2D-tekeningen
dwg
Dit bestand delen
Dit bestand downloaden
dxf
Dit bestand delen
Dit bestand downloaden
3D-modellen
Aanbestedingstekst
Drukverminderaar met aansluitingen met knelkoppelingen voor koperleiding. Vervangbaar patroon met filter.
Voor hoge temperatuur.
Met manometeraansluiting 1/4" F. Volgens de norm EN 1567. Aansluiting: Ø 22. Maximale opwaartse druk: 16 bar. Gemiddelde temperatuurbereik: 2–80 °C. Insteldrukbereik: 1–5,5 bar. Afwerking: verchroomd. Materiaal: ontzinkingsbestendig messing DR.
SCIP code
ee30e20c-2c80-4ec0-83e4-c4f377e06456
|
|||
| 533761H | Ø 28 |
||
|
2D-tekeningen
dwg
Dit bestand delen
Dit bestand downloaden
dxf
Dit bestand delen
Dit bestand downloaden
3D-modellen
Aanbestedingstekst
Drukverminderaar met aansluitingen met knelkoppelingen voor koperleiding. Vervangbaar patroon met filter.
Voor hoge temperatuur.
Met manometeraansluiting 1/4" F. Volgens de norm EN 1567. Aansluiting: Ø 28. Maximale opwaartse druk: 16 bar. Gemiddelde temperatuurbereik: 2–80 °C. Insteldrukbereik: 1–5,5 bar. Afwerking: verchroomd. Materiaal: ontzinkingsbestendig messing DR.
SCIP code
659c8876-687d-4ab4-898e-3f28584d8c8c
|
|||
igs
stp
bim
