Serie 167

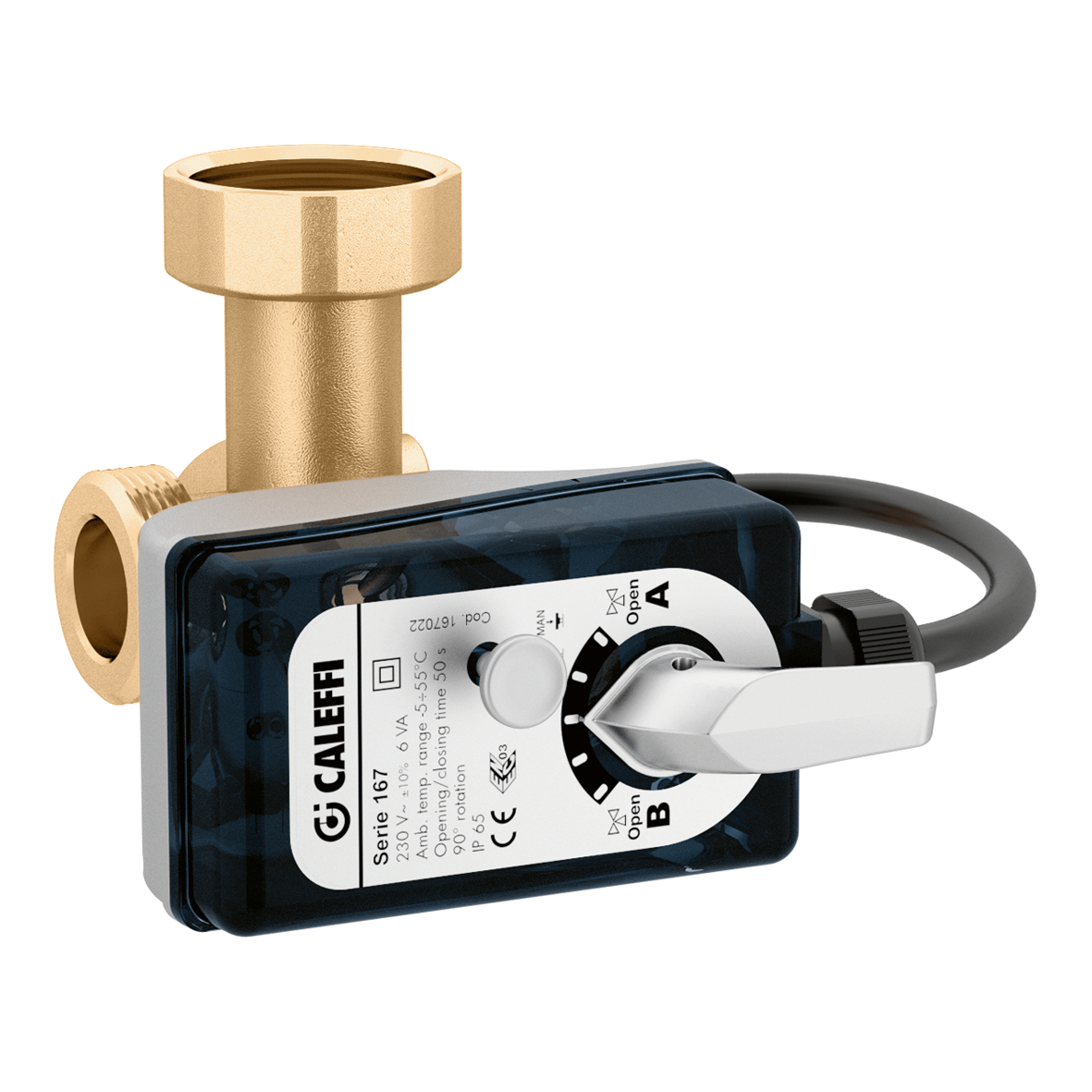

Drie-weg sectorventiel (equipercentage/lineaire regeling) en drie-punts aandrijving.

Ga naar

Downloaden in hoge resolutie

Productbeschrijving

Drie-weg sectorventiel (equipercentage/lineaire regeling) en drie-punts aandrijving.
Rechtse uitvoering.

Technische gegevens

Maximale bedrijfsdruk: 10 bar

Gemiddelde temperatuurbereik: 5–100 °C

Elektrische voeding: 230 V AC

Downloaden

Tekeningen en specificaties

Artikelnummer	Aansluiting systeemzijde	Aansluiting	Gemengde aansluiting
167032	G 1 1/2" A (ISO 228-1) M ingang	G 1 1/4" A (ISO 228-1) M einduitgang, knelkoppeling	G 1 1/2" (ISO 228-1) F ingang
Notitie Uitvoering aansluitingen rechts	Kv 6,3 m³/h
2D-tekeningen dwg Dit bestand delen Dit bestand downloaden Delen Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/167032%20%28dwg%29.dwg dxf Dit bestand delen Dit bestand downloaden Delen Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/167032%20%28dxf%29.dxf pdf Dit bestand downloaden 3D-modellen igs Dit bestand delen Dit bestand downloaden Delen Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/167032%20%28igs%29.igs stp Dit bestand delen Dit bestand downloaden Delen Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/167032%20%28stp%29.stp bim Aanbestedingstekst Drie-weg sectorventiel (equipercentage/lineaire regeling) en drie-punts aandrijving. Rechtse uitvoering. Aansluiting systeemzijde: G 1 1/2" A (ISO 228-1) M, ingang. Aansluiting: G 1 1/4" A (ISO 228-1) M, einduitgang, knelkoppeling. Gemengde aansluiting: G 1 1/2" (ISO 228-1) F, ingang. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: 5–100 °C. Elektrische voeding: 230 V AC. Kv: 6,3 m³/h. SCIP code 3beacf47-6fad-41d8-be6c-fb64c026edf2
167042	G 1 1/2" A (ISO 228-1) M ingang	G 1 1/4" A (ISO 228-1) M einduitgang, knelkoppeling	G 1 1/2" (ISO 228-1) F ingang
Notitie Uitvoering aansluitingen links	Kv 6,3 m³/h
3D-modellen stp Dit bestand delen Dit bestand downloaden Delen Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/167042%20%28stp%29.stp igs Dit bestand delen Dit bestand downloaden Delen Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/167042%20%28igs%29.igs bim Aanbestedingstekst Drie-weg sectorventiel (equipercentage/lineaire regeling) en drie-punts aandrijving. Rechtse uitvoering. Aansluiting systeemzijde: G 1 1/2" A (ISO 228-1) M, ingang. Aansluiting: G 1 1/4" A (ISO 228-1) M, einduitgang, knelkoppeling. Gemengde aansluiting: G 1 1/2" (ISO 228-1) F, ingang. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: 5–100 °C. Elektrische voeding: 230 V AC. Kv: 6,3 m³/h. SCIP code a8234c59-52b8-4c17-b810-e863a88160bc
