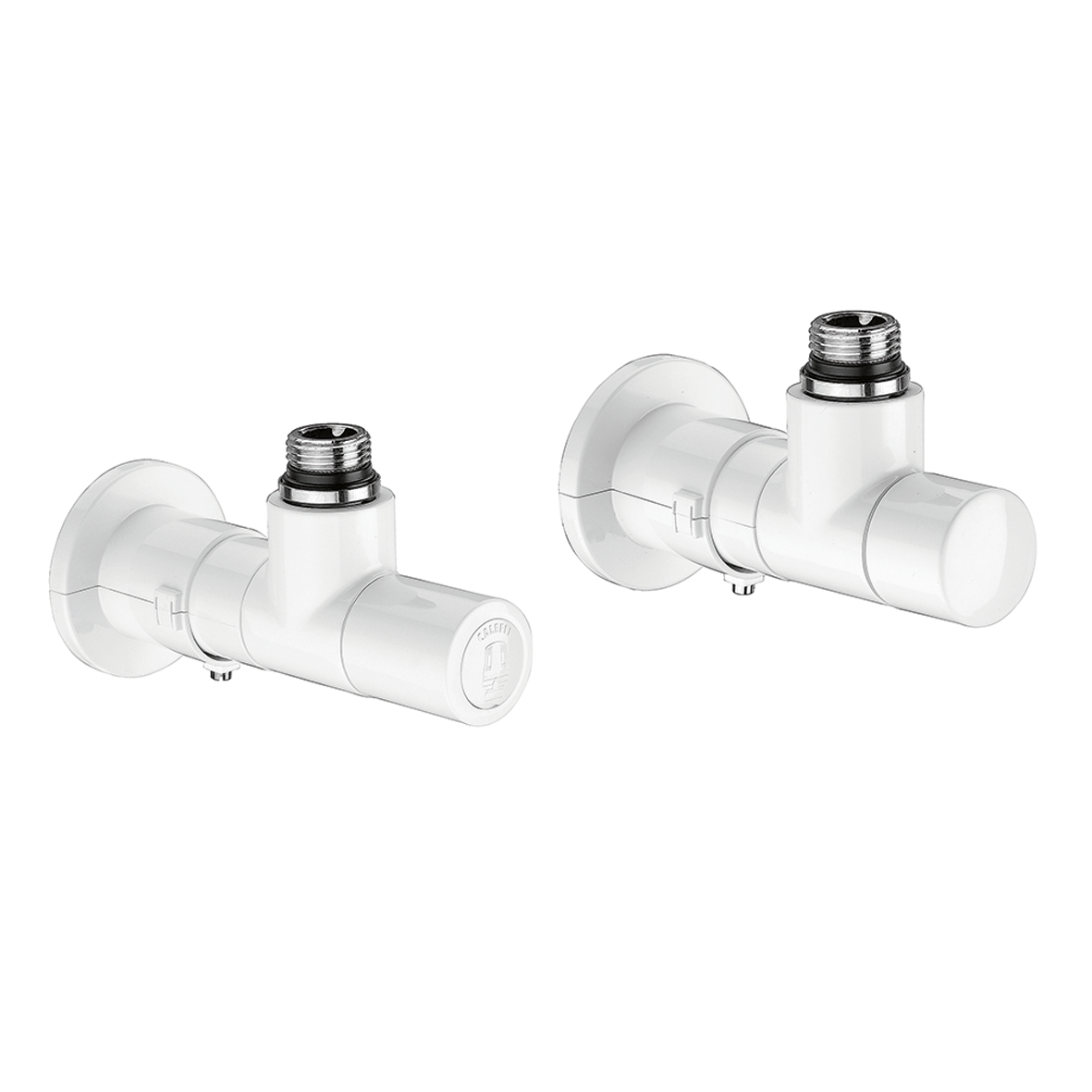

Valvole termostatizzabili e detentori High-Style per termoarredi.
Descrizione
Valvole termostatizzabili e detentori High-Style per termoarredi.
Completo di:
- valvola termostatizzabile, attacchi a squadra, predisposta per comandi termostatici ed elettronici;
- detentore, attacchi a squadra;
- due gusci di finitura copritubo/coprimuro e chiave a brugola.
Collegabile con raccordi serie 437, 447, 681 e 679.
Dati tecnici
Pressione massima di esercizio:
10 bar
Campo di temperatura del fluido:
5–100 °C
Finitura:
bianca
Materiale:
ottone
pdf
Disegni e specifiche
| Codice | Attacco radiatore | Attacco tubazione | Kv valvola |
|---|---|---|---|
| 400101 | G 1/2" A (ISO 228-1) M uscita |
23 p. 1,5 ingresso |
2,0 m³/h |
|
Kv detentore (t.a.)
1,92 m³/h
|
|||
|
Modelli 3D
Capitolato
Valvole termostatizzabili e detentori High-Style per termoarredi. Completo di:
- valvola termostatizzabile, attacchi a squadra, predisposta per comandi termostatici ed elettronici;
- detentore, attacchi a squadra;
- due gusci di finitura copritubo/coprimuro e chiave a brugola.
Collegabile con raccordi serie 437, 447, 681 e 679. Attacco radiatore: G 1/2" A (ISO 228-1) M, uscita. Attacco tubazione: 23 p. 1,5, ingresso, Attacco per raccorderia Caleffi. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: 5–100 °C. Finitura: bianca. Kv valvola: 2,0 m³/h. Kv detentore (t.a.): 1,92 m³/h. Materiale: ottone.
Codice SCIP-Dichiarazione REACH in “Scarica"
41d8736b-2381-4f6b-b028-0a6761a3c92c
|
|||
