Serie 314

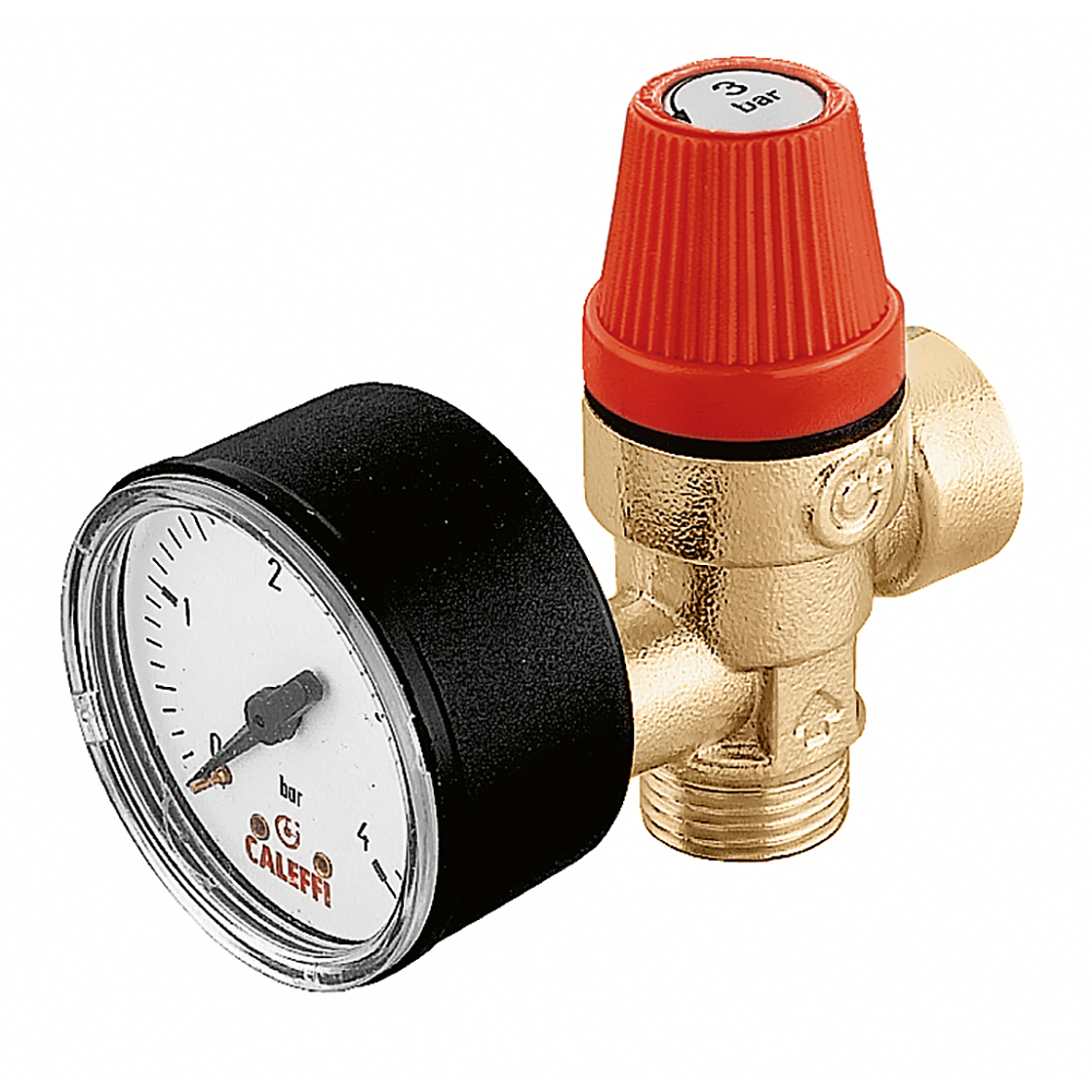

Valvola di sicurezza ordinaria certificata, attacchi maschio - femmina. Con manometro.

Scarica in alta risoluzione

Descrizione

Valvola di sicurezza ordinaria certificata, attacchi maschio - femmina. Con manometro.
Sovrappressione di apertura: 20 %.
Scarto di chiusura: 20 %.

Dati tecnici

Campo di temperatura del fluido: 5–90 °C

PN (Pressione nominale): PN 10

Certificazioni

Scarica

Disegni e specifiche

Codice	Attacco	Attacco	Taratura
314425	G 1/2" A (ISO 228-1) M ingresso	G 1/2" (ISO 228-1) F uscita	2,5 bar
Disegni 2D dwg Condividi questo file Scarica il file Condividi Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/314425%20%28dwg%29.dwg dxf Condividi questo file Scarica il file Condividi Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/314425%20%28dxf%29.dxf Modelli 3D igs Condividi questo file Scarica il file Condividi Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/314425%20%28igs%29.igs stp Condividi questo file Scarica il file Condividi Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/314425%20%28stp%29.stp bim Capitolato Valvola di sicurezza ordinaria certificata, attacchi maschio - femmina. Con manometro. Sovrappressione di apertura: 20 %. Scarto di chiusura: 20 %. attacco: G 1/2" A (ISO 228-1) M, ingresso. attacco: G 1/2" (ISO 228-1) F, uscita. Campo di temperatura del fluido: 5–90 °C. Taratura: 2,5 bar. PN (Pressione nominale): PN 10.
314430	G 1/2" A (ISO 228-1) M ingresso	G 1/2" (ISO 228-1) F uscita	3 bar
Disegni 2D dwg Condividi questo file Scarica il file Condividi Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/314430%20%28dwg%29.dwg dxf Condividi questo file Scarica il file Condividi Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/314430%20%28dxf%29.dxf Modelli 3D bim Capitolato Valvola di sicurezza ordinaria certificata, attacchi maschio - femmina. Con manometro. Sovrappressione di apertura: 20 %. Scarto di chiusura: 20 %. attacco: G 1/2" A (ISO 228-1) M, ingresso. attacco: G 1/2" (ISO 228-1) F, uscita. Campo di temperatura del fluido: 5–90 °C. Taratura: 3 bar. PN (Pressione nominale): PN 10.
314460	G 1/2" A (ISO 228-1) M ingresso	G 1/2" (ISO 228-1) F uscita	6 bar
Disegni 2D dwg Condividi questo file Scarica il file Condividi Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/314460%20%28dwg%29.dwg dxf Condividi questo file Scarica il file Condividi Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/314460%20%28dxf%29.dxf Modelli 3D bim Capitolato Valvola di sicurezza ordinaria certificata, attacchi maschio - femmina. Con manometro. Sovrappressione di apertura: 20 %. Scarto di chiusura: 20 %. attacco: G 1/2" A (ISO 228-1) M, ingresso. attacco: G 1/2" (ISO 228-1) F, uscita. Campo di temperatura del fluido: 5–90 °C. Taratura: 6 bar. PN (Pressione nominale): PN 10.
314470	G 1/2" A (ISO 228-1) M ingresso	G 1/2" (ISO 228-1) F uscita	7 bar
Disegni 2D dwg Condividi questo file Scarica il file Condividi Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/314470%20%28dwg%29.dwg dxf Condividi questo file Scarica il file Condividi Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/314470%20%28dxf%29.dxf Modelli 3D bim Capitolato Valvola di sicurezza ordinaria certificata, attacchi maschio - femmina. Con manometro. Sovrappressione di apertura: 20 %. Scarto di chiusura: 20 %. attacco: G 1/2" A (ISO 228-1) M, ingresso. attacco: G 1/2" (ISO 228-1) F, uscita. Campo di temperatura del fluido: 5–90 °C. Taratura: 7 bar. PN (Pressione nominale): PN 10.
314480	G 1/2" A (ISO 228-1) M ingresso	G 1/2" (ISO 228-1) F uscita	8 bar
Disegni 2D dwg Condividi questo file Scarica il file Condividi Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/314480%20%28dwg%29.dwg dxf Condividi questo file Scarica il file Condividi Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/314480%20%28dxf%29.dxf Modelli 3D bim Capitolato Valvola di sicurezza ordinaria certificata, attacchi maschio - femmina. Con manometro. Sovrappressione di apertura: 20 %. Scarto di chiusura: 20 %. attacco: G 1/2" A (ISO 228-1) M, ingresso. attacco: G 1/2" (ISO 228-1) F, uscita. Campo di temperatura del fluido: 5–90 °C. Taratura: 8 bar. PN (Pressione nominale): PN 10.
