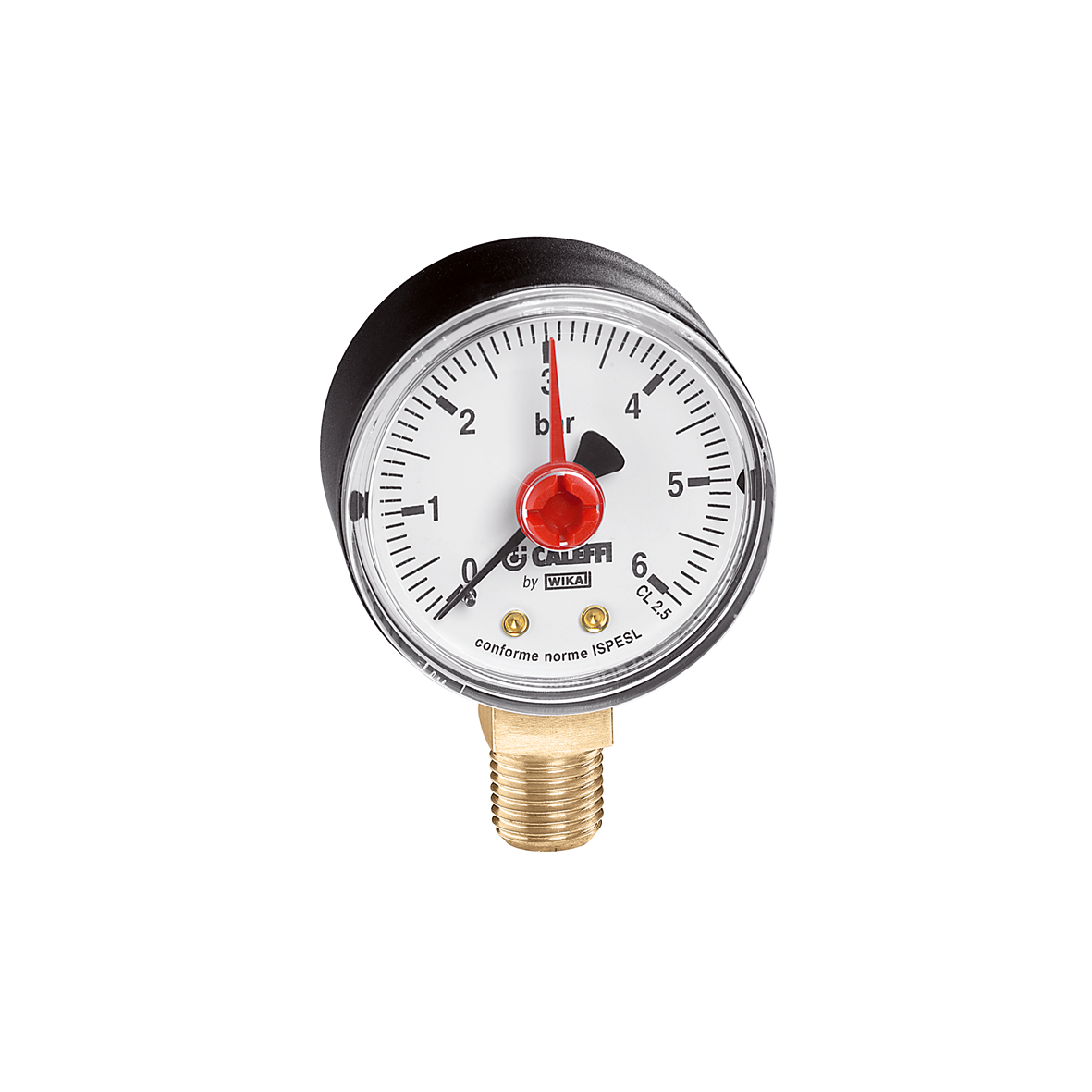

Manometro.
Descrizione
Manometro.
Conformi norme INAIL (Ex ISPESL).
Dati tecnici
Campo di temperatura del fluido:
-20–90 °C
Classe di precisione:
Manometro UNI 2,5
pdf
Disegni e specifiche
| Codice | Attacco | Scala manometro | Ø | Actions |
|---|---|---|---|---|
| 557104 | G 1/4" A (ISO 228-1) M attacco posteriore centrale |
0–4 bar | 50 mm | |
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
CALEFFI, 557104.
Manometro.
Conformi norme INAIL (Ex ISPESL). Attacco: G 1/4" A (ISO 228-1) M, attacco posteriore centrale. Campo di temperatura del fluido: -20–90 °C. Ø: 50 mm. Classe di precisione: Manometro UNI 2,5. Scala manometro: 0–4 bar.
Codice SCIP-Dichiarazione REACH in “Scarica"
CODICE IN FASE DI ANALISI
|
||||
| 557204 | G 1/4" A (ISO 228-1) M attacco posteriore scentrato |
0–4 bar | 50 mm | |
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
CALEFFI, 557204.
Manometro.
Conformi norme INAIL (Ex ISPESL). Attacco: G 1/4" A (ISO 228-1) M, attacco posteriore scentrato. Campo di temperatura del fluido: -20–90 °C. Ø: 50 mm. Classe di precisione: Manometro UNI 2,5. Scala manometro: 0–4 bar.
Codice SCIP-Dichiarazione REACH in “Scarica"
CODICE IN FASE DI ANALISI
|
||||
| 557304 | G 1/4" A (ISO 228-1) M attacco radiale |
0–4 bar | 50 mm | |
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
igs
Condividi questo file
Scarica il file
stp
Condividi questo file
Scarica il file
Capitolato
CALEFFI, 557304.
Manometro.
Conformi norme INAIL (Ex ISPESL). Attacco: G 1/4" A (ISO 228-1) M, attacco radiale. Campo di temperatura del fluido: -20–90 °C. Ø: 50 mm. Classe di precisione: Manometro UNI 2,5. Scala manometro: 0–4 bar.
Codice SCIP-Dichiarazione REACH in “Scarica"
CODICE IN FASE DI ANALISI
|
||||
| 557106 | G 1/4" A (ISO 228-1) M attacco posteriore centrale |
0–6 bar | 50 mm | |
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
CALEFFI, 557106.
Manometro.
Conformi norme INAIL (Ex ISPESL). Attacco: G 1/4" A (ISO 228-1) M, attacco posteriore centrale. Campo di temperatura del fluido: -20–90 °C. Ø: 50 mm. Classe di precisione: Manometro UNI 2,5. Scala manometro: 0–6 bar.
Codice SCIP-Dichiarazione REACH in “Scarica"
CODICE IN FASE DI ANALISI
|
||||
| 557306 | G 1/4" A (ISO 228-1) M attacco radiale |
0–6 bar | 50 mm | |
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
igs
Condividi questo file
Scarica il file
stp
Condividi questo file
Scarica il file
Capitolato
CALEFFI, 557306.
Manometro.
Conformi norme INAIL (Ex ISPESL). Attacco: G 1/4" A (ISO 228-1) M, attacco radiale. Campo di temperatura del fluido: -20–90 °C. Ø: 50 mm. Classe di precisione: Manometro UNI 2,5. Scala manometro: 0–6 bar.
Codice SCIP-Dichiarazione REACH in “Scarica"
CODICE IN FASE DI ANALISI
|
||||
| 557310 | G 1/4" A (ISO 228-1) M attacco radiale |
0–10 bar | 50 mm | |
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
igs
Condividi questo file
Scarica il file
stp
Condividi questo file
Scarica il file
Capitolato
CALEFFI, 557310.
Manometro.
Conformi norme INAIL (Ex ISPESL). Attacco: G 1/4" A (ISO 228-1) M, attacco radiale. Campo di temperatura del fluido: -20–90 °C. Ø: 50 mm. Classe di precisione: Manometro UNI 2,5. Scala manometro: 0–10 bar.
Codice SCIP-Dichiarazione REACH in “Scarica"
CODICE IN FASE DI ANALISI
|
||||
| 557410 | G 1/4" A (ISO 228-1) M attacco posteriore centrale |
0–10 bar | 63 mm | |
|
Modelli 3D
Capitolato
CALEFFI, 557410.
Manometro.
Conformi norme INAIL (Ex ISPESL). Attacco: G 1/4" A (ISO 228-1) M, attacco posteriore centrale. Campo di temperatura del fluido: -20–90 °C. Ø: 63 mm. Classe di precisione: Manometro UNI 2,5. Scala manometro: 0–10 bar.
Codice SCIP-Dichiarazione REACH in “Scarica"
CODICE IN FASE DI ANALISI
|
||||
| 557425 | G 1/4" A (ISO 228-1) M attacco posteriore centrale |
0–25 bar | 63 mm | |
|
Modelli 3D
Capitolato
CALEFFI, 557425.
Manometro.
Conformi norme INAIL (Ex ISPESL). Attacco: G 1/4" A (ISO 228-1) M, attacco posteriore centrale. Campo di temperatura del fluido: -20–90 °C. Ø: 63 mm. Classe di precisione: Manometro UNI 2,5. Scala manometro: 0–25 bar.
Codice SCIP-Dichiarazione REACH in “Scarica"
CODICE IN FASE DI ANALISI
|
||||
| 557704 | G 3/8" A (ISO 228-1) M attacco radiale |
0–4 bar | 80 mm | |
|
Disegni 2D
dxf
Condividi questo file
Scarica il file
dwg
Condividi questo file
Scarica il file
Modelli 3D
igs
Condividi questo file
Scarica il file
stp
Condividi questo file
Scarica il file
Capitolato
CALEFFI, 557704.
Manometro.
Conformi norme INAIL (Ex ISPESL). Attacco: G 3/8" A (ISO 228-1) M, attacco radiale. Campo di temperatura del fluido: -20–90 °C. Ø: 80 mm. Classe di precisione: Manometro UNI 2,5. Scala manometro: 0–4 bar.
Codice SCIP-Dichiarazione REACH in “Scarica"
CODICE IN FASE DI ANALISI
|
||||
| 557706 | G 3/8" A (ISO 228-1) M attacco radiale |
0–6 bar | 80 mm | |
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
igs
Condividi questo file
Scarica il file
stp
Condividi questo file
Scarica il file
Capitolato
CALEFFI, 557706.
Manometro.
Conformi norme INAIL (Ex ISPESL). Attacco: G 3/8" A (ISO 228-1) M, attacco radiale. Campo di temperatura del fluido: -20–90 °C. Ø: 80 mm. Classe di precisione: Manometro UNI 2,5. Scala manometro: 0–6 bar.
Codice SCIP-Dichiarazione REACH in “Scarica"
CODICE IN FASE DI ANALISI
|
||||
| 557710 | G 3/8" A (ISO 228-1) M attacco radiale |
0–10 bar | 80 mm | |
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
igs
Condividi questo file
Scarica il file
stp
Condividi questo file
Scarica il file
Capitolato
CALEFFI, 557710.
Manometro.
Conformi norme INAIL (Ex ISPESL). Attacco: G 3/8" A (ISO 228-1) M, attacco radiale. Campo di temperatura del fluido: -20–90 °C. Ø: 80 mm. Classe di precisione: Manometro UNI 2,5. Scala manometro: 0–10 bar.
Codice SCIP-Dichiarazione REACH in “Scarica"
CODICE IN FASE DI ANALISI
|
||||
