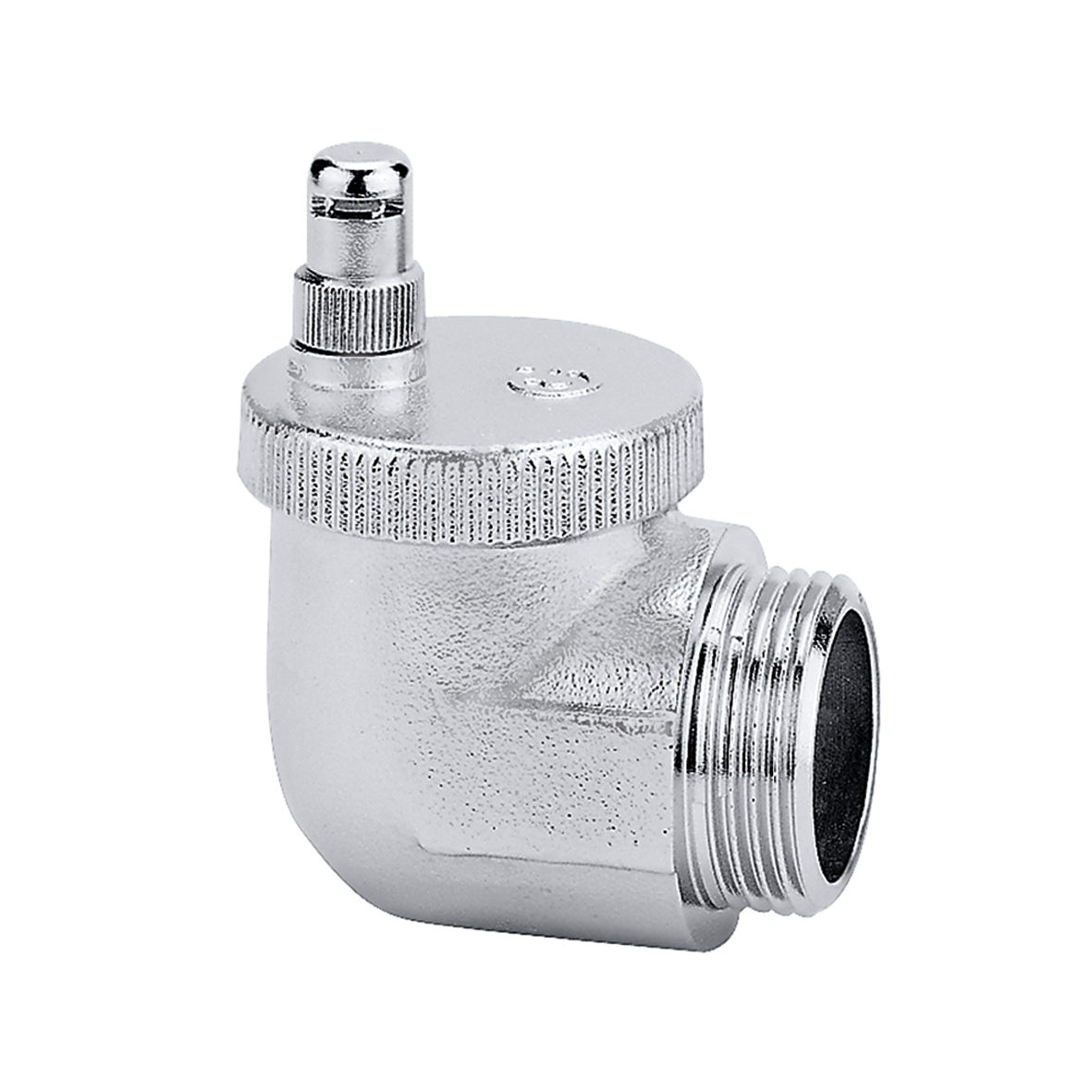

AERCAL®, Valvola automatica di sfogo aria per tutti i tipi di radiatori.
Descrizione
Valvola automatica di sfogo aria per tutti i tipi di radiatori.
Con tappo igroscopico di sicurezza.
Dati tecnici
pdf
Disegni e specifiche
| Codice | Attacco | ||
|---|---|---|---|
| 504401 | G 1/2" A (ISO 228-1) M |
||
|
Modelli 3D
igs
Condividi questo file
Scarica il file
stp
Condividi questo file
Scarica il file
Capitolato
CALEFFI, 504401, AERCAL®.
Valvola automatica di sfogo aria per tutti i tipi di radiatori. Con tappo igroscopico di sicurezza. Attacco: G 1/2" A (ISO 228-1) M. Pressione massima di esercizio: 10 bar. Pressione massima scarico aria: 2,5 bar. Campo di temperatura del fluido: 5–100 °C. Finitura: cromata. Materiale: ottone.
Codice SCIP-Dichiarazione REACH in “Scarica"
803cf62a-e49a-41b7-b701-8270dc8e40b3
|
|||
| 504501 | G 3/4" A (ISO 228-1) M |
||
|
Modelli 3D
Capitolato
CALEFFI, 504501, AERCAL®.
Valvola automatica di sfogo aria per tutti i tipi di radiatori. Con tappo igroscopico di sicurezza. Attacco: G 3/4" A (ISO 228-1) M. Pressione massima di esercizio: 10 bar. Pressione massima scarico aria: 2,5 bar. Campo di temperatura del fluido: 5–100 °C. Finitura: cromata. Materiale: ottone.
Codice SCIP-Dichiarazione REACH in “Scarica"
53b9c520-4554-4427-8ed3-6f2c86e78c44
|
|||
| 504611 | G 1" A (ISO 228-1) M destro |
||
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
igs
Condividi questo file
Scarica il file
stp
Condividi questo file
Scarica il file
Capitolato
CALEFFI, 504611, AERCAL®.
Valvola automatica di sfogo aria per tutti i tipi di radiatori. Con tappo igroscopico di sicurezza. Attacco: G 1" A (ISO 228-1) M, destro. Pressione massima di esercizio: 10 bar. Pressione massima scarico aria: 2,5 bar. Campo di temperatura del fluido: 5–100 °C. Finitura: cromata. Materiale: ottone.
Codice SCIP-Dichiarazione REACH in “Scarica"
2d517a28-b160-497a-93b4-fa66606187a4
|
|||
| 504621 | G 1" A (ISO 228-1) M sinistro |
||
|
Modelli 3D
Capitolato
CALEFFI, 504621, AERCAL®.
Valvola automatica di sfogo aria per tutti i tipi di radiatori. Con tappo igroscopico di sicurezza. Attacco: G 1" A (ISO 228-1) M, sinistro. Pressione massima di esercizio: 10 bar. Pressione massima scarico aria: 2,5 bar. Campo di temperatura del fluido: 5–100 °C. Finitura: cromata. Materiale: ottone.
Codice SCIP-Dichiarazione REACH in “Scarica"
782032d6-8475-4e13-8608-937c4efd945b
|
|||
Questa applicazione permette di eseguire il calcolo e il dimensionamento di tubazioni e condotti che convogliano acqua oppure aria, rispettivamente per impianti idraulici o aeraulici.
Faq - Domande frequenti
Il sistema Caleffi Aquastop è una soluzione speciale che utilizziamo dagli anni '80, destinata a tutti i tipi di elementi responsabili della rimozione dell'aria negli impianti di riscaldamento e raffreddamento. Questo sistema protegge da perdite incontrollate in caso di danneggiamento degli elementi di rimozione dell'aria.
Il principio di funzionamento si basa sull'utilizzo di dischi di cellulosa, che aumentano il loro volume sotto l'influenza dell'acqua, chiudendo così l'uscita dell'aria, evitando così anche perdite d'acqua.
Nonostante particolari soluzioni che la proteggono dalle contaminazioni, la valvola di sfiato automatica per radiatori Caleffi Aercal ha di serie anche il sistema Caleffi Aquastop. I tecnici della nostra azienda hanno riconosciuto nella presa d'aria Caleffi Aercal un elemento estremamente esposto alla contaminazione, da qui l'adozione di un sistema aggiuntivo volto a proteggere soprattutto l'utente. È opportuno ricordare che questa tipologia di prese d'aria vengono installate sui radiatori degli ambienti residenziali, dove un'eventuale perdita d'acqua potrebbe causare notevoli danni. Il separatore d'aria compatto Caleffi DiscalSlim, destinato all'installazione direttamente sotto le caldaie a gas, spesso posizionate in soggiorni (ad esempio cucine), è inoltre dotato del sistema Caleffi Aquastop per proteggere l'utente e le sue proprietà in caso di danni. I disaeratori automatici della serie Caleffi Minical/Valcal possono essere disponibili con il sistema Caleffi Aquastop installato in fabbrica. Questi tipi di prese d'aria sono destinate all'installazione in luoghi con accesso limitato dove non è possibile l'ispezione periodica.
