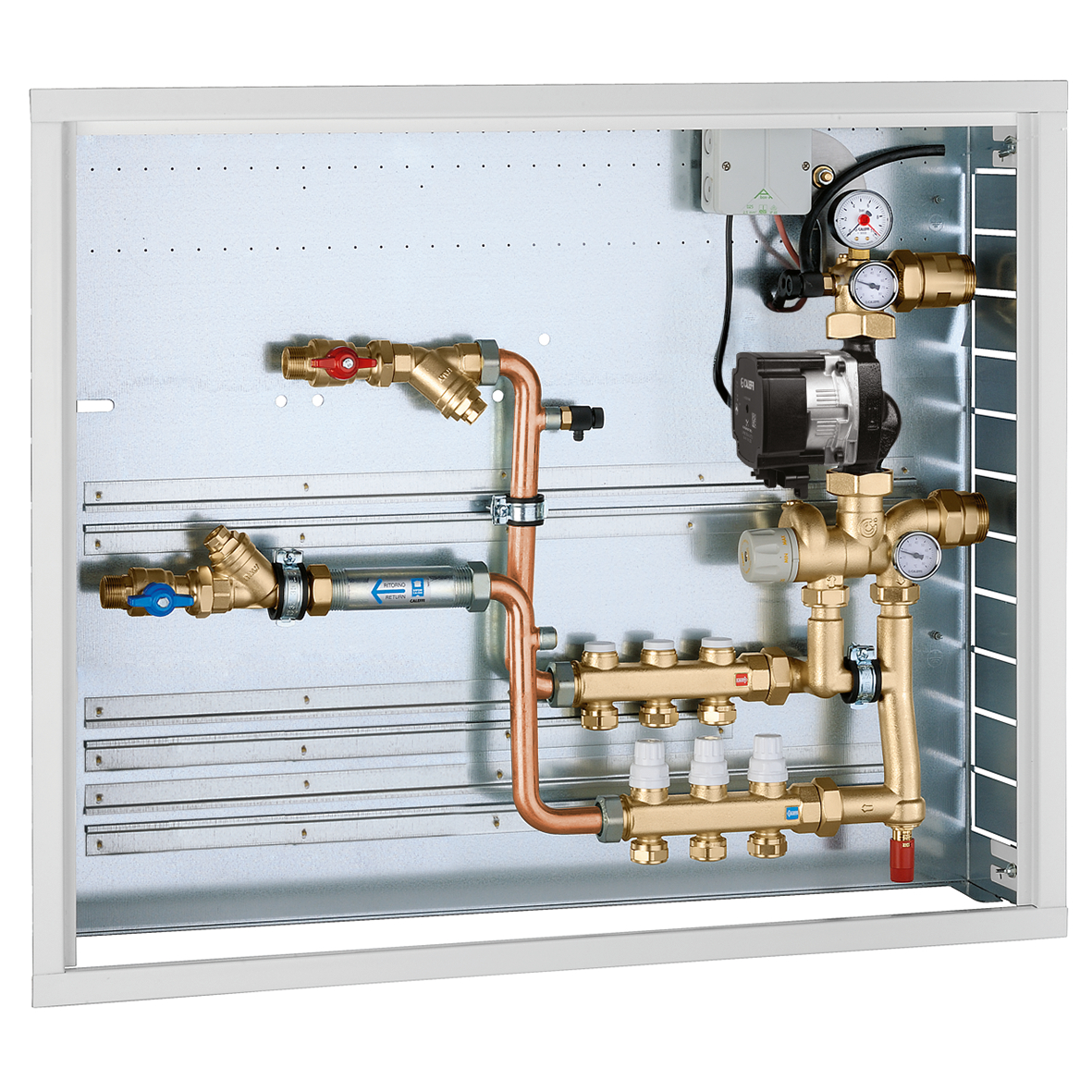

Modulo di utenza preassemblato con gruppo di regolazione termica per impianti di riscaldamento.
Descrizione
Modulo di utenza preassemblato con gruppo di regolazione termica per impianti di riscaldamento.
Completo di:
- cassetta in lamiera zincata;
- portello verniciato per interno;
- coppia di valvole di intercettazione a sfera;
- coppia collettori per 3 derivazioni 3/4'' M ad alta temperatura;
- gruppo di regolazione a punto fisso termostatico;
- pompa ad alta efficienza;
- termostato di sicurezza;
- predisposizione per installazione contatori di calore CONTECA EASY cod. 750405G o 750705G;
- 2 agganci per posizionamento stacchi acqua sanitaria serie 7943.
Dati tecnici
Campo di regolazione della temperatura:
25–55 °C
Alimentazione:
230 V AC
Profondità:
150 mm
Altezza:
650 mm
Larghezza:
800 mm
Tipologia pompa:
UPM3S Auto 25-60
Certificazioni
pdf
Disegni e specifiche
| Codice | Attacco primario | Attacco secondario | Attacco secondario |
|---|---|---|---|
| 792171HE 003 | G 3/4" A (ISO 228-1) M |
$$ data missing $$ | $$ data missing $$ |
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Modulo di utenza preassemblato con gruppo di regolazione termica per impianti di riscaldamento.
Completo di:
- cassetta in lamiera zincata;
- portello verniciato per interno;
- coppia di valvole di intercettazione a sfera;
- coppia collettori per 3 derivazioni 3/4'' M ad alta temperatura;
- gruppo di regolazione a punto fisso termostatico;
- pompa ad alta efficienza;
- termostato di sicurezza;
- predisposizione per installazione contatori di calore CONTECA EASY cod. 750405G o 750705G;
- 2 agganci per posizionamento stacchi acqua sanitaria serie 7943.
Attacco primario: G 3/4" A (ISO 228-1) M. Campo di regolazione della temperatura: 25–55 °C. Alimentazione: 230 V AC. Profondità: 150 mm. Altezza: 650 mm. Larghezza: 800 mm. Tipologia pompa: UPM3S Auto 25-60.
Codice SCIP-Dichiarazione REACH in “Scarica"
6278e953-8ef2-418a-84ba-a2441e87e31b
|
|||
| 792172HE 003 | G 3/4" A (ISO 228-1) M |
$$ data missing $$ | $$ data missing $$ |
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Modulo di utenza preassemblato con gruppo di regolazione termica per impianti di riscaldamento.
Completo di:
- cassetta in lamiera zincata;
- portello verniciato per interno;
- coppia di valvole di intercettazione a sfera;
- coppia collettori per 3 derivazioni 3/4'' M ad alta temperatura;
- gruppo di regolazione a punto fisso termostatico;
- pompa ad alta efficienza;
- termostato di sicurezza;
- predisposizione per installazione contatori di calore CONTECA EASY cod. 750405G o 750705G;
- 2 agganci per posizionamento stacchi acqua sanitaria serie 7943.
Attacco secondario: G 3/4" A (ISO 228-1) M. Campo di regolazione della temperatura: 25–55 °C. Alimentazione: 230 V AC. Profondità: 150 mm. Altezza: 650 mm. Larghezza: 800 mm. Tipologia pompa: UPM3S Auto 25-60.
Codice SCIP-Dichiarazione REACH in “Scarica"
1d5c5c7b-f021-4a7f-b709-18d82315e2d6
|
|||
igs
stp
bim
