Serie 7943

Stacco acqua sanitaria d’utenza.

Stacco acqua sanitaria d’utenza.
Stacco acqua sanitaria d’utenza.
Stacco acqua sanitaria d’utenza.
Stacco acqua sanitaria d’utenza.
Scarica in alta risoluzione

Descrizione

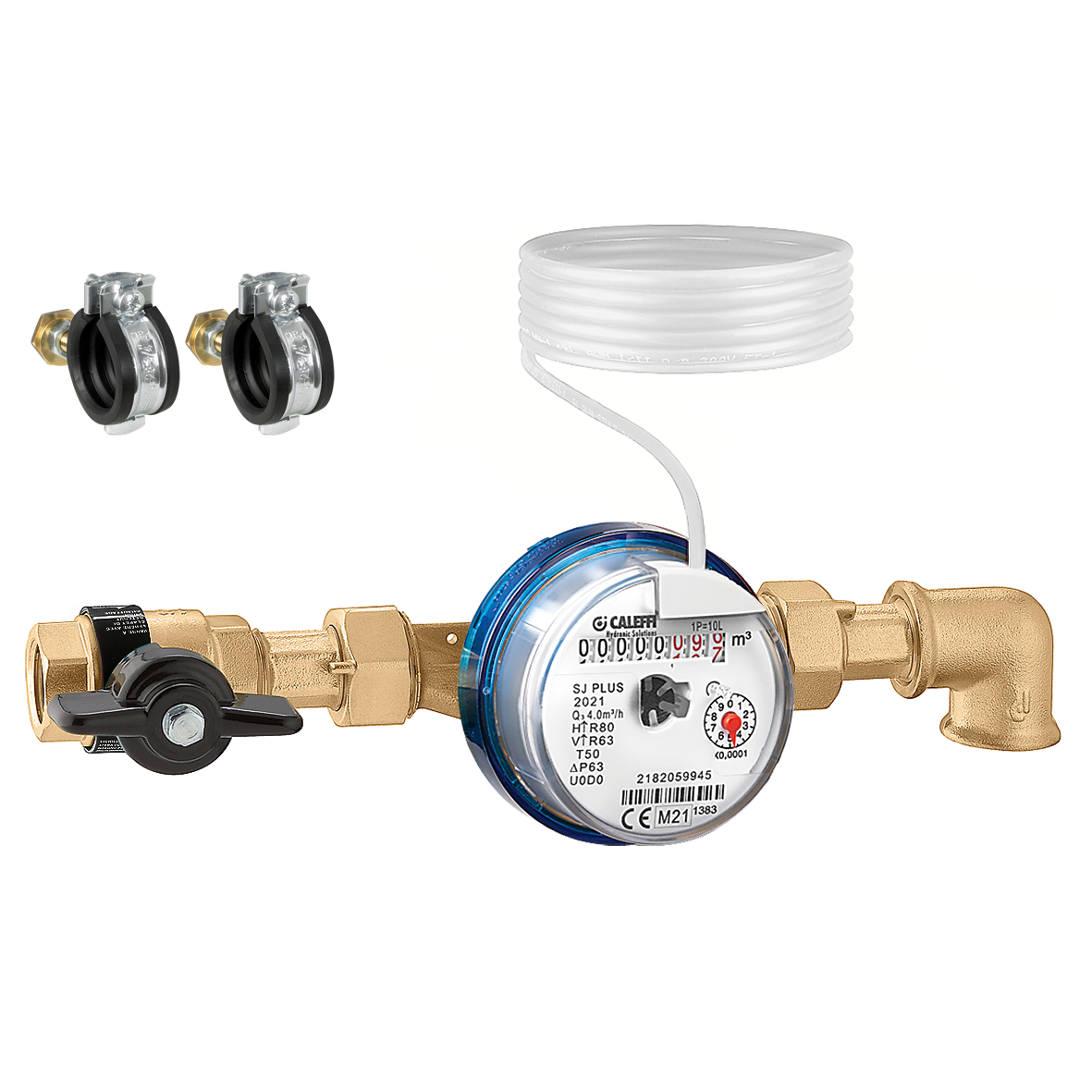

Stacco acqua sanitaria d’utenza.
Completo di:
- valvola di intercettazione a sfera con ritegno BALLSTOP (ingresso);
- contatore volumetrico con uscita impulsiva;
- gomito 90° (uscita);
- collari di fissaggio.

Dati tecnici

Lunghezza cavo/sonda: 1 m
Pressione nominale: PN 16
Peso di impulso: 10 l/imp.
Fluido di impiego: acqua sanitaria

Certificazioni

MI001
ACS

Disegni e specifiche

Codice Attacco Nota Campo di temperatura del fluido Actions
794340 G 1/2" (ISO 228-1) F
AFS 0–50 °C
Portata permanente (circuito sanitario) (Q3)
2,5 m³/h
Modelli 3D
Capitolato
CALEFFI, 794340. Stacco acqua sanitaria d’utenza. Completo di: - valvola di intercettazione a sfera con ritegno BALLSTOP (ingresso); - contatore volumetrico con uscita impulsiva;  - gomito 90° (uscita); - collari di fissaggio. Attacco: G 1/2" (ISO 228-1) F. Campo di temperatura del fluido: 0–50 °C. Lunghezza cavo/sonda: 1 m. Pressione nominale: PN 16. Fluido di impiego: acqua sanitaria. Portata permanente (circuito sanitario) (Q3): 2,5 m³/h. Peso di impulso: 10 l/imp..
Codice SCIP-Dichiarazione REACH in “Scarica"
52f0f285-f06f-4e5b-ad8c-2b3f1e36ce3d
794341 G 1/2" (ISO 228-1) F
ACS 30–90 °C
Portata permanente (circuito sanitario) (Q3)
2,5 m³/h
Modelli 3D
Capitolato
CALEFFI, 794341. Stacco acqua sanitaria d’utenza. Completo di: - valvola di intercettazione a sfera con ritegno BALLSTOP (ingresso); - contatore volumetrico con uscita impulsiva;  - gomito 90° (uscita); - collari di fissaggio. Attacco: G 1/2" (ISO 228-1) F. Campo di temperatura del fluido: 30–90 °C. Lunghezza cavo/sonda: 1 m. Pressione nominale: PN 16. Fluido di impiego: acqua sanitaria. Portata permanente (circuito sanitario) (Q3): 2,5 m³/h. Peso di impulso: 10 l/imp..
Codice SCIP-Dichiarazione REACH in “Scarica"
02f45dd5-372b-4b20-8de6-6d72d2de2658
794350 G 3/4" (ISO 228-1) F
AFS 0–50 °C
Portata permanente (circuito sanitario) (Q3)
4,0 m³/h
Modelli 3D
Capitolato
CALEFFI, 794350. Stacco acqua sanitaria d’utenza. Completo di: - valvola di intercettazione a sfera con ritegno BALLSTOP (ingresso); - contatore volumetrico con uscita impulsiva;  - gomito 90° (uscita); - collari di fissaggio. Attacco: G 3/4" (ISO 228-1) F. Campo di temperatura del fluido: 0–50 °C. Lunghezza cavo/sonda: 1 m. Pressione nominale: PN 16. Fluido di impiego: acqua sanitaria. Portata permanente (circuito sanitario) (Q3): 4,0 m³/h. Peso di impulso: 10 l/imp..
Codice SCIP-Dichiarazione REACH in “Scarica"
82623e9e-d78e-4a35-9d05-75a613d85116
794351 G 3/4" (ISO 228-1) F
ACS 30–90 °C
Portata permanente (circuito sanitario) (Q3)
4,0 m³/h
Modelli 3D
Capitolato
CALEFFI, 794351. Stacco acqua sanitaria d’utenza. Completo di: - valvola di intercettazione a sfera con ritegno BALLSTOP (ingresso); - contatore volumetrico con uscita impulsiva;  - gomito 90° (uscita); - collari di fissaggio. Attacco: G 3/4" (ISO 228-1) F. Campo di temperatura del fluido: 30–90 °C. Lunghezza cavo/sonda: 1 m. Pressione nominale: PN 16. Fluido di impiego: acqua sanitaria. Portata permanente (circuito sanitario) (Q3): 4,0 m³/h. Peso di impulso: 10 l/imp..
Codice SCIP-Dichiarazione REACH in “Scarica"
e48e8aeb-beef-4217-9c0d-dcfbcb841524

Applicazioni

Caleffi Domestic Water Sizer permette di dimensionare in modo rapido e corretto i principali componenti per impianti idrico sanitari.
