Sorozat 5338

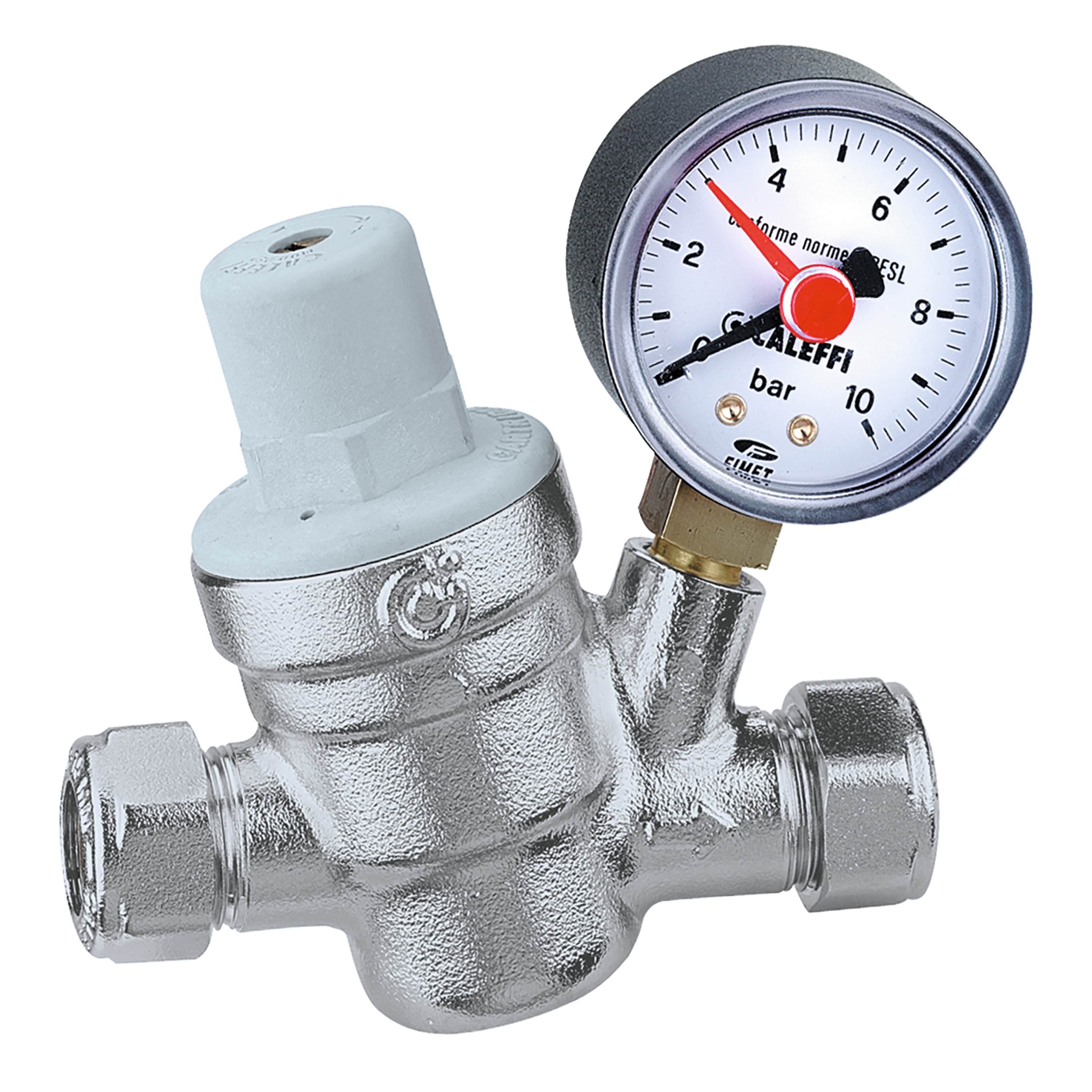

Ferde nyomáscsökkentő szelep kompressziós végekkel.

Nagy felbontás letöltése

Termékleírás

Ferde nyomáscsökkentő szelep kompressziós végekkel.
Cserélhető betét és szűrő.
Nyomásmérővel: 0–10 bar.

Műszaki adatok

Maximális előremenő nyomás: 16 bar

Közeg hőmérséklet tartomány: 2–40 °C

Beállítási nyomástartomány: 1–6 bar

Kivitel: króm

Anyagok: horganymentes ötvözetű DR sárgaréz

Tanúsítványok

Letöltés

Rajzok és specifikációk

Termékkód	Csatlakozások
533841	Ø 15
2D rajzok dwg Ennek a fájlnak a megosztása Ennek a fájlnak a letöltése Megosztás Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/533841%20%28dwg%29.dwg dxf Ennek a fájlnak a megosztása Ennek a fájlnak a letöltése Megosztás Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/533841%20%28dxf%29.dxf pdf Ennek a fájlnak a letöltése 3D modellek igs Ennek a fájlnak a megosztása Ennek a fájlnak a letöltése Megosztás Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/533841%20%28igs%29.igs stp Ennek a fájlnak a megosztása Ennek a fájlnak a letöltése Megosztás Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/533841%20%28stp%29.stp bim Tender szövege Ferde nyomáscsökkentő szelep kompressziós végekkel. Cserélhető betét és szűrő. Nyomásmérővel: 0–10 bar. csatlakozások: Ø 15. Maximális előremenő nyomás: 16 bar. Közeg hőmérséklet tartomány: 2–40 °C. Beállítási nyomástartomány: 1–6 bar. Kivitel: króm. Anyagok: horganymentes ötvözetű DR sárgaréz.
533851	Ø 22
2D rajzok dwg Ennek a fájlnak a megosztása Ennek a fájlnak a letöltése Megosztás Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/533851%20%28dwg%29.dwg dxf Ennek a fájlnak a megosztása Ennek a fájlnak a letöltése Megosztás Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/533851%20%28dxf%29.dxf pdf Ennek a fájlnak a letöltése 3D modellek igs Ennek a fájlnak a megosztása Ennek a fájlnak a letöltése Megosztás Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/533851%20%28igs%29.igs stp Ennek a fájlnak a megosztása Ennek a fájlnak a letöltése Megosztás Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/533851%20%28stp%29.stp bim Tender szövege Ferde nyomáscsökkentő szelep kompressziós végekkel. Cserélhető betét és szűrő. Nyomásmérővel: 0–10 bar. csatlakozások: Ø 22. Maximális előremenő nyomás: 16 bar. Közeg hőmérséklet tartomány: 2–40 °C. Beállítási nyomástartomány: 1–6 bar. Kivitel: króm. Anyagok: horganymentes ötvözetű DR sárgaréz.
