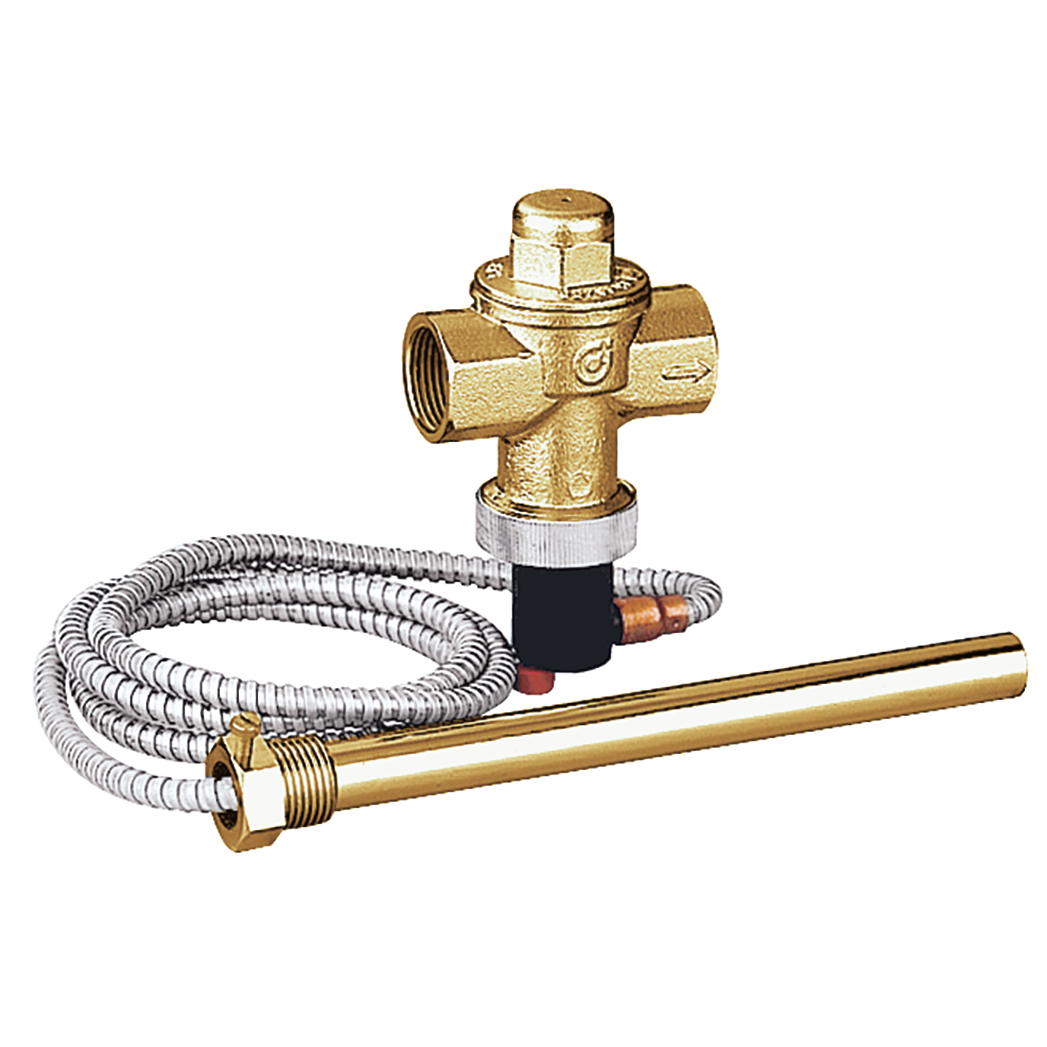

Sigurnosni termički ispusni ventil s osjetnikom i dvostrukom sigurnosnom zaštitom.
Opis proizvoda
Sigurnosni termički ispusni ventil s osjetnikom i dvostrukom sigurnosnom zaštitom.
Za kotlove na kruta goriva.
U skladu sa standardom EN 14597.
Tehnički podaci
Maksimalni radni tlak:
10 bar
Raspon temperature medija:
5–110 °C
Dužina kapilare:
1,3 m
Protok ispuštanja s △p=1 bar i T=110 °C:
3000 l/h
Certifikati
pdf
Crteži i specifikacije
| Broj dijela | Priključak | Namještanje (Temperatura) | |
|---|---|---|---|
| 543503 | G 3/4" (ISO 228-1) Ž |
98 °C | |
|
2D crteži
dxf
Podijeli ovu datoteku
Preuzmi ovu datoteku
dwg
Podijeli ovu datoteku
Preuzmi ovu datoteku
3D modeli
Tekst ponude
Sigurnosni termički ispusni ventil s osjetnikom i dvostrukom sigurnosnom zaštitom.
Za kotlove na kruta goriva. U skladu sa standardom EN 14597. Priključak: G 3/4" (ISO 228-1) Ž. Maksimalni radni tlak: 10 bar. Raspon temperature medija: 5–110 °C. Namještanje (Temperatura): 98 °C. Dužina kapilare: 1,3 m. Protok ispuštanja s △p=1 bar i T=110 °C: 3000 l/h.
SCIP code
bc8ea388-38cb-42f3-b8a4-1ed23fa58cb8
|
|||
igs
stp
bim
