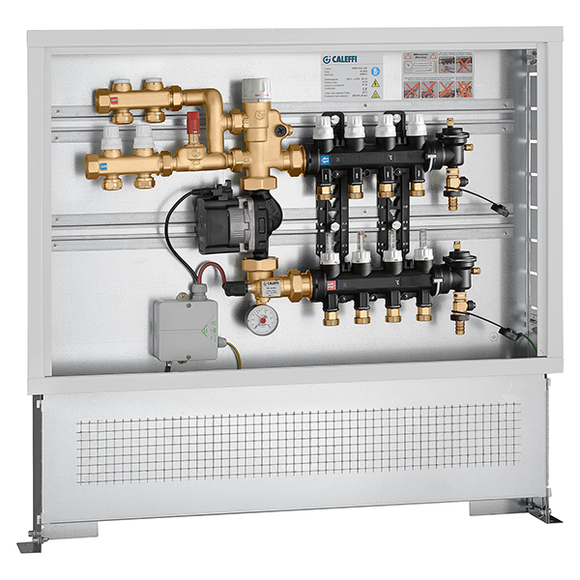

Jedinica za regulaciju sa zadanom vrijednošću predmontirana u ormarić za zidnu montažu, s kompletom za distribuciju medija za primarni krug.
Opis proizvoda
Jedinica za regulaciju sa zadanom vrijednošću predmontirana u ormarić za zidnu montažu, s kompletom za distribuciju medija za primarni krug.
Komplet s:
- jedinicom za fiksnu regulaciju;
- setom za distribuciju medija na primarnom krugu,
- razdjelnici od kompozitnog materijala s mjeračima protoka i zapornim ventilima;
- by-pass-om na primarnom krugu;
- sigurnosnim termostatom;
- ormarićem s nosačima za podnu montažu.
Tehnički podaci
Maksimalni radni tlak:
6 bar
Raspon postavljanja temperature:
25–55 °C
Električno napajanje:
230 V AC
Certifikati
Preuzimanje
pdf
Crteži i specifikacije
| Broj dijela | Glavni priključak | Izlazni priključak | Primarni priključak |
|---|---|---|---|
| 1826C1A2L 002 | G 1" (ISO 228-1) F |
G 3/4" A (ISO 228-1) M 3 izlaza |
G 3/4" A (ISO 228-1) M 2 izlaza |
|
3D modeli
Tekst ponude
Jedinica za regulaciju sa zadanom vrijednošću predmontirana u ormarić za zidnu montažu, s kompletom za distribuciju medija za primarni krug. Komplet s:
- jedinicom za fiksnu regulaciju;
- setom za distribuciju medija na primarnom krugu,
- razdjelnici od kompozitnog materijala s mjeračima protoka i zapornim ventilima;
- by-pass-om na primarnom krugu;
- sigurnosnim termostatom;
- ormarićem s nosačima za podnu montažu.
Glavni priključak: G 1" (ISO 228-1) F. Izlazni priključak: G 3/4" A (ISO 228-1) M, 3 izlaza, Priključak za spojnice Caleffi. Primarni priključak: G 3/4" A (ISO 228-1) M, 2 izlaza, Priključak za spojnice Caleffi. Maksimalni radni tlak: 6 bar. Raspon postavljanja temperature: 25–55 °C. Električno napajanje: 230 V AC.
SCIP code
0f9ab19d-a13b-4915-b77d-54ab3f96d708
|
|||
| 1826D1A2L 002 | G 1" (ISO 228-1) F |
G 3/4" A (ISO 228-1) M 4 izlaza |
G 3/4" A (ISO 228-1) M 2 izlaza |
|
3D modeli
Tekst ponude
Jedinica za regulaciju sa zadanom vrijednošću predmontirana u ormarić za zidnu montažu, s kompletom za distribuciju medija za primarni krug. Komplet s:
- jedinicom za fiksnu regulaciju;
- setom za distribuciju medija na primarnom krugu,
- razdjelnici od kompozitnog materijala s mjeračima protoka i zapornim ventilima;
- by-pass-om na primarnom krugu;
- sigurnosnim termostatom;
- ormarićem s nosačima za podnu montažu.
Glavni priključak: G 1" (ISO 228-1) F. Izlazni priključak: G 3/4" A (ISO 228-1) M, 4 izlaza, Priključak za spojnice Caleffi. Primarni priključak: G 3/4" A (ISO 228-1) M, 2 izlaza, Priključak za spojnice Caleffi. Maksimalni radni tlak: 6 bar. Raspon postavljanja temperature: 25–55 °C. Električno napajanje: 230 V AC.
SCIP code
6566eff4-ccf8-432b-951a-90a2ef7e04be
|
|||
| 1826E1A2L 002 | G 1" (ISO 228-1) F |
G 3/4" A (ISO 228-1) M 5 izlaza |
G 3/4" A (ISO 228-1) M 2 izlaza |
|
3D modeli
Tekst ponude
Jedinica za regulaciju sa zadanom vrijednošću predmontirana u ormarić za zidnu montažu, s kompletom za distribuciju medija za primarni krug. Komplet s:
- jedinicom za fiksnu regulaciju;
- setom za distribuciju medija na primarnom krugu,
- razdjelnici od kompozitnog materijala s mjeračima protoka i zapornim ventilima;
- by-pass-om na primarnom krugu;
- sigurnosnim termostatom;
- ormarićem s nosačima za podnu montažu.
Glavni priključak: G 1" (ISO 228-1) F. Izlazni priključak: G 3/4" A (ISO 228-1) M, 5 izlaza, Priključak za spojnice Caleffi. Primarni priključak: G 3/4" A (ISO 228-1) M, 2 izlaza, Priključak za spojnice Caleffi. Maksimalni radni tlak: 6 bar. Raspon postavljanja temperature: 25–55 °C. Električno napajanje: 230 V AC.
SCIP code
aa856a6b-af31-4c5d-be07-37dfb9635859
|
|||
| 1826F1A2L 002 | G 1" (ISO 228-1) F |
G 3/4" A (ISO 228-1) M 6 izlaza |
G 3/4" A (ISO 228-1) M 2 izlaza |
|
3D modeli
Tekst ponude
Jedinica za regulaciju sa zadanom vrijednošću predmontirana u ormarić za zidnu montažu, s kompletom za distribuciju medija za primarni krug. Komplet s:
- jedinicom za fiksnu regulaciju;
- setom za distribuciju medija na primarnom krugu,
- razdjelnici od kompozitnog materijala s mjeračima protoka i zapornim ventilima;
- by-pass-om na primarnom krugu;
- sigurnosnim termostatom;
- ormarićem s nosačima za podnu montažu.
Glavni priključak: G 1" (ISO 228-1) F. Izlazni priključak: G 3/4" A (ISO 228-1) M, 6 izlaza, Priključak za spojnice Caleffi. Primarni priključak: G 3/4" A (ISO 228-1) M, 2 izlaza, Priključak za spojnice Caleffi. Maksimalni radni tlak: 6 bar. Raspon postavljanja temperature: 25–55 °C. Električno napajanje: 230 V AC.
SCIP code
a5af7a10-7804-4960-a8e0-fe66b6ea6940
|
|||
| 1826G1A2L 002 | G 1" (ISO 228-1) F |
G 3/4" A (ISO 228-1) M 7 izlaza |
G 3/4" A (ISO 228-1) M 2 izlaza |
|
2D crteži
dwg
Podijeli ovu datoteku
Preuzmi ovu datoteku
dxf
Podijeli ovu datoteku
Preuzmi ovu datoteku
3D modeli
Tekst ponude
Jedinica za regulaciju sa zadanom vrijednošću predmontirana u ormarić za zidnu montažu, s kompletom za distribuciju medija za primarni krug. Komplet s:
- jedinicom za fiksnu regulaciju;
- setom za distribuciju medija na primarnom krugu,
- razdjelnici od kompozitnog materijala s mjeračima protoka i zapornim ventilima;
- by-pass-om na primarnom krugu;
- sigurnosnim termostatom;
- ormarićem s nosačima za podnu montažu.
Glavni priključak: G 1" (ISO 228-1) F. Izlazni priključak: G 3/4" A (ISO 228-1) M, 7 izlaza, Priključak za spojnice Caleffi. Primarni priključak: G 3/4" A (ISO 228-1) M, 2 izlaza, Priključak za spojnice Caleffi. Maksimalni radni tlak: 6 bar. Raspon postavljanja temperature: 25–55 °C. Električno napajanje: 230 V AC.
SCIP code
1372ebf8-d589-4297-bb5f-a51f6ab7f72d
|
|||
| 1826H1A2L 002 | G 1" (ISO 228-1) F |
G 3/4" A (ISO 228-1) M 8 izlaza |
G 3/4" A (ISO 228-1) M 2 izlaza |
|
3D modeli
Tekst ponude
Jedinica za regulaciju sa zadanom vrijednošću predmontirana u ormarić za zidnu montažu, s kompletom za distribuciju medija za primarni krug. Komplet s:
- jedinicom za fiksnu regulaciju;
- setom za distribuciju medija na primarnom krugu,
- razdjelnici od kompozitnog materijala s mjeračima protoka i zapornim ventilima;
- by-pass-om na primarnom krugu;
- sigurnosnim termostatom;
- ormarićem s nosačima za podnu montažu.
Glavni priključak: G 1" (ISO 228-1) F. Izlazni priključak: G 3/4" A (ISO 228-1) M, 8 izlaza, Priključak za spojnice Caleffi. Primarni priključak: G 3/4" A (ISO 228-1) M, 2 izlaza, Priključak za spojnice Caleffi. Maksimalni radni tlak: 6 bar. Raspon postavljanja temperature: 25–55 °C. Električno napajanje: 230 V AC.
SCIP code
a57a1da3-51cf-4e65-948d-84dcf788f8d6
|
|||
| 1826I1A2L 002 | G 1" (ISO 228-1) F |
G 3/4" A (ISO 228-1) M 9 izlaza |
G 3/4" A (ISO 228-1) M 2 izlaza |
|
3D modeli
Tekst ponude
Jedinica za regulaciju sa zadanom vrijednošću predmontirana u ormarić za zidnu montažu, s kompletom za distribuciju medija za primarni krug. Komplet s:
- jedinicom za fiksnu regulaciju;
- setom za distribuciju medija na primarnom krugu,
- razdjelnici od kompozitnog materijala s mjeračima protoka i zapornim ventilima;
- by-pass-om na primarnom krugu;
- sigurnosnim termostatom;
- ormarićem s nosačima za podnu montažu.
Glavni priključak: G 1" (ISO 228-1) F. Izlazni priključak: G 3/4" A (ISO 228-1) M, 9 izlaza, Priključak za spojnice Caleffi. Primarni priključak: G 3/4" A (ISO 228-1) M, 2 izlaza, Priključak za spojnice Caleffi. Maksimalni radni tlak: 6 bar. Raspon postavljanja temperature: 25–55 °C. Električno napajanje: 230 V AC.
SCIP code
8531f9cf-4fb0-4f65-b2d3-b375c8984bd4
|
|||
| 1826L1A2L 002 | G 1" (ISO 228-1) F |
G 3/4" A (ISO 228-1) M 10 izlaza |
G 3/4" A (ISO 228-1) M 2 izlaza |
|
3D modeli
Tekst ponude
Jedinica za regulaciju sa zadanom vrijednošću predmontirana u ormarić za zidnu montažu, s kompletom za distribuciju medija za primarni krug. Komplet s:
- jedinicom za fiksnu regulaciju;
- setom za distribuciju medija na primarnom krugu,
- razdjelnici od kompozitnog materijala s mjeračima protoka i zapornim ventilima;
- by-pass-om na primarnom krugu;
- sigurnosnim termostatom;
- ormarićem s nosačima za podnu montažu.
Glavni priključak: G 1" (ISO 228-1) F. Izlazni priključak: G 3/4" A (ISO 228-1) M, 10 izlaza, Priključak za spojnice Caleffi. Primarni priključak: G 3/4" A (ISO 228-1) M, 2 izlaza, Priključak za spojnice Caleffi. Maksimalni radni tlak: 6 bar. Raspon postavljanja temperature: 25–55 °C. Električno napajanje: 230 V AC.
SCIP code
40d380c8-ee2a-4b62-aacd-e55831d11421
|
|||
| 1826M1A2L 002 | G 1" (ISO 228-1) F |
G 3/4" A (ISO 228-1) M 11 izlaza |
G 3/4" A (ISO 228-1) M 2 izlaza |
|
3D modeli
Tekst ponude
Jedinica za regulaciju sa zadanom vrijednošću predmontirana u ormarić za zidnu montažu, s kompletom za distribuciju medija za primarni krug. Komplet s:
- jedinicom za fiksnu regulaciju;
- setom za distribuciju medija na primarnom krugu,
- razdjelnici od kompozitnog materijala s mjeračima protoka i zapornim ventilima;
- by-pass-om na primarnom krugu;
- sigurnosnim termostatom;
- ormarićem s nosačima za podnu montažu.
Glavni priključak: G 1" (ISO 228-1) F. Izlazni priključak: G 3/4" A (ISO 228-1) M, 11 izlaza, Priključak za spojnice Caleffi. Primarni priključak: G 3/4" A (ISO 228-1) M, 2 izlaza, Priključak za spojnice Caleffi. Maksimalni radni tlak: 6 bar. Raspon postavljanja temperature: 25–55 °C. Električno napajanje: 230 V AC.
SCIP code
7676bad1-3680-49f3-b923-8e45b4451b21
|
|||
| 1826N1A2L 002 | G 1" (ISO 228-1) F |
G 3/4" A (ISO 228-1) M 12 izlaza |
G 3/4" A (ISO 228-1) M 2 izlaza |
|
2D crteži
dwg
Podijeli ovu datoteku
Preuzmi ovu datoteku
dxf
Podijeli ovu datoteku
Preuzmi ovu datoteku
3D modeli
Tekst ponude
Jedinica za regulaciju sa zadanom vrijednošću predmontirana u ormarić za zidnu montažu, s kompletom za distribuciju medija za primarni krug. Komplet s:
- jedinicom za fiksnu regulaciju;
- setom za distribuciju medija na primarnom krugu,
- razdjelnici od kompozitnog materijala s mjeračima protoka i zapornim ventilima;
- by-pass-om na primarnom krugu;
- sigurnosnim termostatom;
- ormarićem s nosačima za podnu montažu.
Glavni priključak: G 1" (ISO 228-1) F. Izlazni priključak: G 3/4" A (ISO 228-1) M, 12 izlaza, Priključak za spojnice Caleffi. Primarni priključak: G 3/4" A (ISO 228-1) M, 2 izlaza, Priključak za spojnice Caleffi. Maksimalni radni tlak: 6 bar. Raspon postavljanja temperature: 25–55 °C. Električno napajanje: 230 V AC.
SCIP code
66c45064-7438-4e05-8a0a-11ae8bb8ab6c
|
|||
| 1826O1A2L 002 | G 1" (ISO 228-1) F |
G 3/4" A (ISO 228-1) M 13 izlaza |
G 3/4" A (ISO 228-1) M 2 izlaza |
|
3D modeli
Tekst ponude
Jedinica za regulaciju sa zadanom vrijednošću predmontirana u ormarić za zidnu montažu, s kompletom za distribuciju medija za primarni krug. Komplet s:
- jedinicom za fiksnu regulaciju;
- setom za distribuciju medija na primarnom krugu,
- razdjelnici od kompozitnog materijala s mjeračima protoka i zapornim ventilima;
- by-pass-om na primarnom krugu;
- sigurnosnim termostatom;
- ormarićem s nosačima za podnu montažu.
Glavni priključak: G 1" (ISO 228-1) F. Izlazni priključak: G 3/4" A (ISO 228-1) M, 13 izlaza, Priključak za spojnice Caleffi. Primarni priključak: G 3/4" A (ISO 228-1) M, 2 izlaza, Priključak za spojnice Caleffi. Maksimalni radni tlak: 6 bar. Raspon postavljanja temperature: 25–55 °C. Električno napajanje: 230 V AC.
SCIP code
47024d5c-af75-45f7-b22f-9f58a42ebc16
|
|||
bim
igs
stp
