CONTECA EASY ULTRA, Izravni mjerač topline za distribucijske i regulacijske jedinice.
Opis proizvoda
Izravni mjerač topline za distribucijske i regulacijske jedinice.

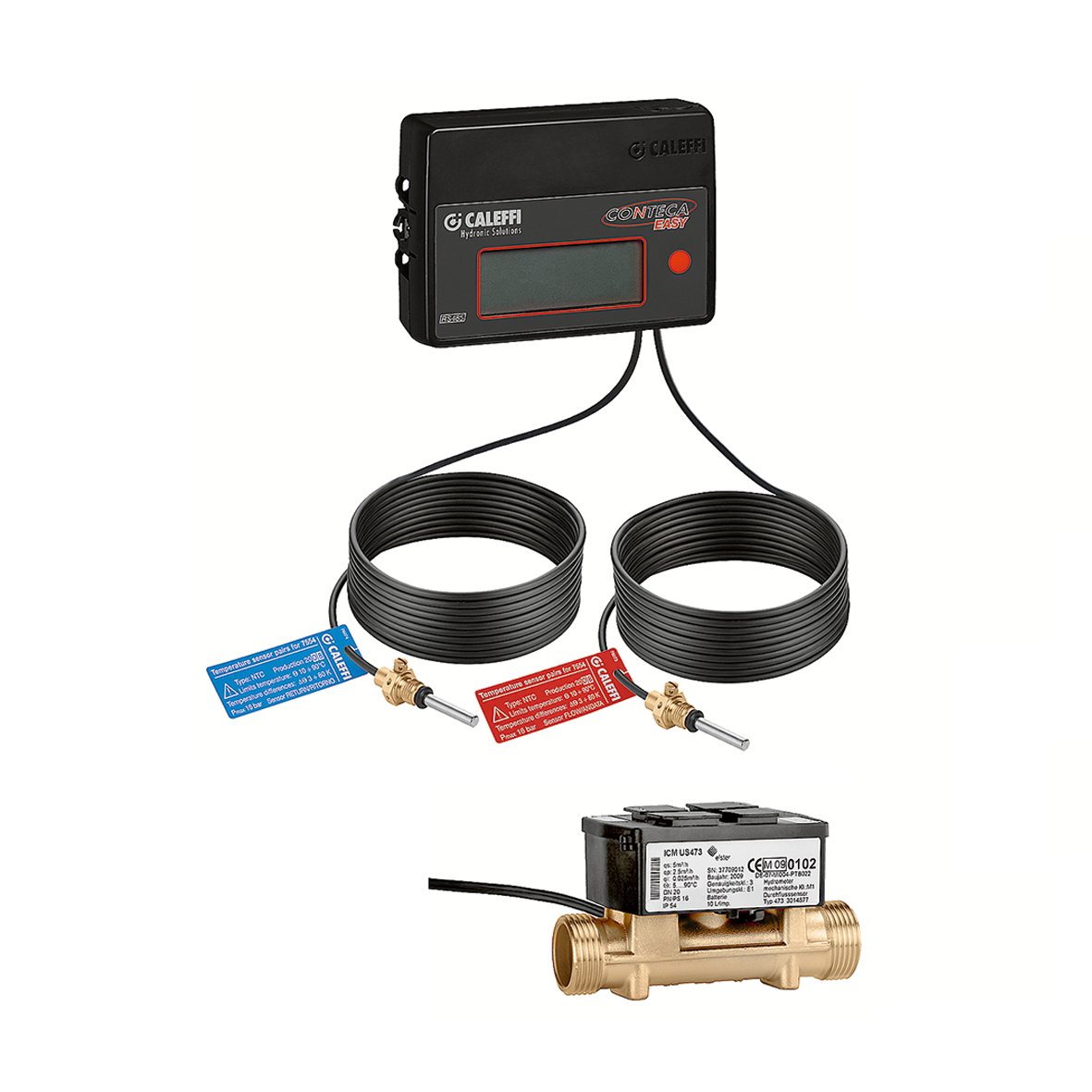

U kompletu:- par uronjivih temperaturnih sondi (D= 1,9 m);- ultrazvučni mjerač volumena s impulsnim izlazom;- elektronički integrator s LCD zaslonom.
Za serije 765, 766, 767, serije SATK15/16/50/60.
Lokalno očitavanje putem LCD zaslona/centralno očitavanje putem BUS prijenosa.
Ultrazvučni mjerač volumena.
Tehnički podaci
Raspon temperature medija:
2–90 °C
Električno napajanje:
24 V AC
Potrošnja energije:
1 W
Stupanj zaštite:
IP 54
Dužina kabela sonde:
1 m
Nominalni tlak:
PN 16
Stupanj preciznosti:
2
Protokol za komunikaciju:
M-Bus su RS485
Certifikati
pdf
Crteži i specifikacije
| Broj dijela | Priključak | Konstantni protok (Qp) | Minimalni protok (Qi) |
|---|---|---|---|
| 750705G | G 1" A (ISO 228-1) M |
2,5 m³/h | 10 l/h |
|
2D crteži
dwg
Podijeli ovu datoteku
Preuzmi ovu datoteku
dxf
Podijeli ovu datoteku
Preuzmi ovu datoteku
3D modeli
igs
Podijeli ovu datoteku
Preuzmi ovu datoteku
Tekst ponude
Izravni mjerač topline za distribucijske i regulacijske jedinice. U kompletu:
- par uronjivih temperaturnih sondi (D= 1,9 m);
- ultrazvučni mjerač volumena s impulsnim izlazom;
- elektronički integrator s LCD zaslonom. Za serije 765, 766, 767, serije SATK15/16/50/60.
Lokalno očitavanje putem LCD zaslona/centralno očitavanje putem BUS prijenosa.
Ultrazvučni mjerač volumena. Priključak: G 1" A (ISO 228-1) M. Raspon temperature medija: 2–90 °C. Električno napajanje: 24 V AC. Potrošnja energije: 1 W. Stupanj zaštite: IP 54. Dužina kabela sonde: 1 m. Nominalni tlak: PN 16. Stupanj preciznosti: 2. Konstantni protok (Qp): 2,5 m³/h. Minimalni protok (Qi): 10 l/h. Protokol za komunikaciju: M-Bus su RS485.
SCIP code
c337a869-4683-4db7-926d-149bc5192a24
|
|||
bim
