Comment installer la soupape de sécurité thermique avec remplissage intégré de façon optimale ?

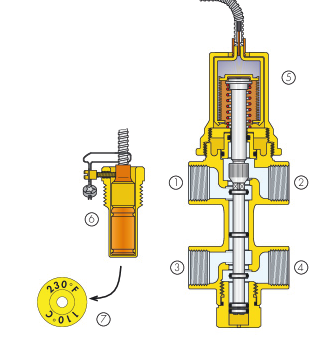

La soupape de sécurité thermique à remplissage intégré assure la sécurité des installations de chauffage par générateur à combustible solide. Le dispositif combine la soupape de sécurité thermique et une vanne d’alimentation en eau froide commandée à distance par un bulbe de température (6).

Ce dispositif garantie l’évacuation de l’eau chaude de chauffage (1) et (2) et la réintégration de l’eau froide (3) et (4) pour refroidir le foyer et donc protéger la chaudière.

En cas d’avarie de l’élément sensible, la soupape se met en sécurité positive, c’est à dire en ouverture.

La pastille de température  positionnée sur le capteur, signale si une température supérieure à 110°C a été atteinte en passant d’une couleur claire à une couleur sombre.

Dans ce cas, cela signifie que le liquide du bulbe a subit une trop forte élévation de température. Celui-ci met alors la soupape en sécurité positive. Le remplacement de la soupape s’avère nécessaire.



Pour un contrôle optimal de la pression en entrée, il est conseillé de prévoir un groupe de remplissage à l’arrivée d’eau froide, réglé à la pression de l’installation.

Afin d’éviter tout mauvais fonctionnement dû à la présence d’impuretés, il est vivement recommandé d’installer un filtre sur l’arrivée d’eau froide et de le contrôler soit visuellement soit avec un manomètre en amont et en aval du filtre.

Toujours pour lutter contre d’éventuels dépôts d’impuretés, monter la soupape un peu en hauteur par rapport à la tuyauterie de l’installation, comme sur le schéma ci-dessous.

Il est obligatoire d’installer le doigt de gant du bulbe de température (6) sur le départ de l’installation et à une distance de 0,5m maximum de la chaudière.
