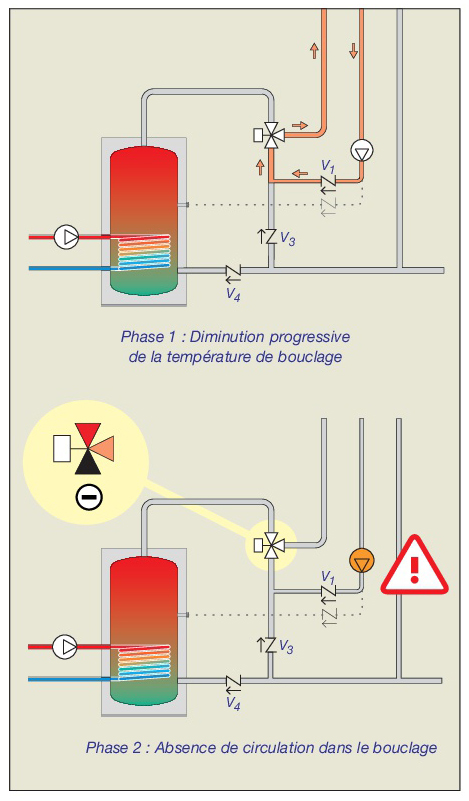

Que se passe-t-il si l’on raccorde le retour bouclage uniquement sur le piquage d’entrée eau froide ?
(en oubliant le raccordement en pointillé vers la production d’ECS)
Dans cette configuration, le débit de bouclage ne peut circuler que par le circuit de départ d’eau mitigée et le retour bouclage sur la voie froide du mitigeur. Sans connexion au circuit de production d’eau chaude, la température du bouclage va alors diminuer progressivement (Phase 1).
Mesurant que la valeur de température mitigée diminue, le mitigeur va chercher à ouvrir de plus en plus son entrée eau chaude, tout en refermant son entrée d’eau froide. La température de bouclage continuant de baisser, le mitigeur se retrouve alors à 100% d’ouverture côté chaud, et donc à 100% en fermeture côté froid. Rien ne circulant sur le circuit de production d’ECS, le mitigeur bloque le retour bouclage provoquant l’arrêt de circulation du bouclage et son refroidissement (Phase 2).
Au retour des premiers puisages, l’utilisateur constatera des trains de froid puis de chaud avant de recevoir une température d’ECS stable.

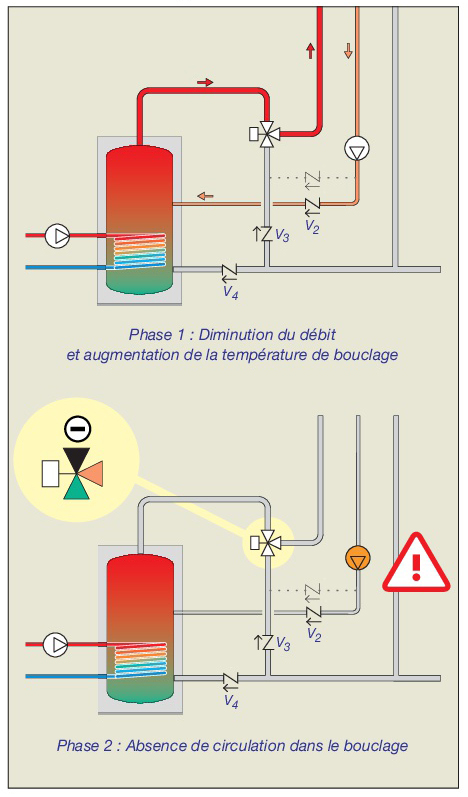

Que se passe-t-il si l’on ne raccorde le retour bouclage que vers la production d’ECS ?
(en oubliant le raccordement en pointillé vers l’entrée d’eau froide du mitigeur)
Dans cette configuration, le débit de bouclage ne peut circuler que par le circuit de départ d’eau mitigée et le retour bouclage vers la production d’ECS puis la voie chaude du mitigeur. Sans connexion sur l’entrée d’eau froide du mitigeur, le débit de bouclage va diminuer alors que la température du bouclage va augmenter (Phase 1).
Mesurant que la valeur de température mitigée augmente, le mitigeur va chercher à ouvrir de plus en plus son entrée eau froide, tout en refermant son entrée d’eau chaude. La température de bouclage continuant d’augmenter, le mitigeur se retrouve alors à 100% d’ouverture côté froid, et donc à 100% en fermeture côté chaud. Rien ne circulant sur l’entrée d’eau froide du mitigeur, celui-ci bloque le retour bouclage provoquant l’arrêt de circulation du bouclage et son refroidissement (Phase 2).
Au retour des premiers puisage, l’utilisateur constatera des trains de froid puis de chaud avant de recevoir une température d’ECS stable.

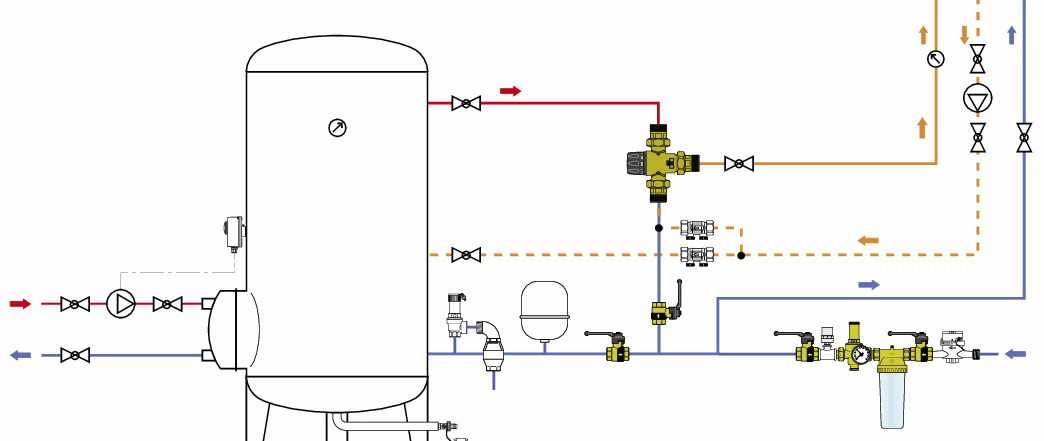

Le retour bouclage doit donc être raccordé à l'entrée froide du mitigeur thermostatique et au ballon de production d'eau chaude sanitaire.
Dans cette configuration, le débit de bouclage circule dans le ballon et dans le mitigeur permettant le bon fonctionnement de l'installation et permettant à l’utilisateur d'avoir une température d’ECS stable.
VOIR LE FONCTIONNEMENT INTERACTIF DES SCHÉMA DE PRODUCTION ECS
j'ai un besoin sur chantier
In reply to j'ai un besoin sur chantier by hureaux
Nous nous excusons pour l'absence de réponse, mais pour des raisons techniques, votre demande s'était retrouvée dans une zone non visible par les modérateurs. Nous sommes maintenant en capacité de voir vos demandes et nous manquerons pas de vous faire un retour si vous nous sollicitez de nouveau.
besoin explication pour BE
Bonjour, je comprend tout à fait comment raccorder le retour bouclage ces a l’entrée eau froide du mitigeur, mais comment le raccorder au ballon, je n’ai qu’une entrée eau froide et une sortie ecs.
Cordialement
In reply to Bonjour, je comprend tout à by Lo
Nous nous excusons pour l'absence de réponse, mais pour des raisons techniques, votre demande s'était retrouvée dans une zone non visible par les modérateurs. Nous sommes maintenant en capacité de voir vos demandes et nous manquerons pas de vous faire un retour si votre demande est toujours d'actualité. N'hésitez pas à nous laisser de quoi vous contacter pour que nous puissions vous envoyer vers le commercial de votre secteur qui pourra vous aider.
Bonjour, et si le ballon n'est pas prévu pour un bouclage ecs, c'est à dire qu'il n' a pas d'entrée prévu pour la boucle de retour ?
In reply to Bonjour, et si le ballon n by Vincent
Bonjour Monsieur,
Merci de l’intérêt que vous portez à notre blog.
En effet certains ballons, de taille plus réduite, ne disposent pas d’un retour spécifique au bouclage. Dans ce cas il faut raccorder ce retour sur l’entrée de l’eau froide, en prévoyant bien tous les clapets anti-retours nécessaires. L'inconvénient de cette solution est que l'on empêche une bonne stratification du ballon mais en même temps cela réchauffe le ballon de façon uniforme.
In reply to Bonjour, et si le ballon n by Vincent
Vous raccordez le bouclage sur l’eau froide via un piquage.
In reply to Vous raccordez le bouclage by Disderien
Merci de l’intérêt que vous portez à notre blog. En effet, nous piquons le retour bouclage sur l’eau froide, car c’est le seul moyen de raccorder ce dernier au ballon si aucun autre endroit n’est prévu sur le ballon. Il faut passer par celui-ci pour réchauffer l’eau de bouclage, car au bout d’un certain temps elle n’est plus à température.
