Le pot de décantation magnétique avec filtre est l'une des solutions les plus efficaces pour protéger les installations des dommages crées par les particules ferreuses et les impuretés présentes dans l'eau. Dans cet article nous verrons comment fonctionnent ces dispositifs et pourquoi opter pour un modèle particulierement filtrant peut être le choix le plus adapté si vous avez une installation de pompe à chaleur.
Dans cet article vous pourrez découvrir :
- Pourquoi installer un pot de décantation magnétique? Comment fonctionne-t-il ?
- Le double effet du pot de décantation magnétique avec filtre.
- Où installer le pot de décantation magnétique dans les installations de pompes à chaleur?
- Comment nettoyer les impuretés du filtre ?
- Puis-je bénéficier d'une aide financière pour l'installation d'un système de désembouage?
Pourquoi installer un pot de décantation magnétique?
Les principales raisons pour lesquelles il est indispensable d'installer un pot de décantation magnétique pour séparer les impuretés sont :
- efficacité maximale de l'installation
- les économies d'énergie
- les coûts de maintenance réduits
En effet, les différents composants d'un système de chauffage ou climatisation sont exposés aux impuretés circulant dans le fluide caloporteur. Si celles-ci ne sont pas correctement éliminées, elles peuvent provoquer des blocages et grippage des circulateurs, une réduction des performances des échangeurs de chaleur, un fonctionnement irrégulier des vannes et un échange thermique insuffisant. La pompe à chaleur étant un générateur qui utilise de faibles différences de température, même de petites variations de débit peuvent nuire à ses performances.
C'est pour cela qu'il est important de choisir un pot de décantation qui garanti une action filtrante optimale. Dans la gamme de produits destinés à la séparation des impurtés, le nouveau pot de décantation magnétique Caleffi XF se distingue pour cette même raison.
Vous devez installer une chaudière murale d'appartement? Découvrez le filtre décanteur eXtra Small Caleffi XS®
Comment fonctionne le pot de décantation magnétique avec filtre ?
Le traitement de l'eau dans l'installation avec le pot de décantation magnétique Caleffi XF passe par trois phases.
1. L’eau arrive au centre du dispositif et entre en contact avec l’élément intérieur, comprenant un ensemble de surfaces réticulaires disposées en rayon. Les micro-particules sont séparées par l’action combinée de la grande chambre et des surfaces réticulaires.
2. Un barreau magnétique central capture et retient les impuretés ferreuses jusqu’aux plus petites.
3. En sortie de l'appareil, l'eau passe à travers un filtre à mailles qui retient les impuretés résiduelles par sélection mécanique des particules en fonction de leur taille. L’importante surface du filtre à mailles, d’une lumière de 160 μm, évite le colmatage.
Le pot de décantation magnétique avec double effet
Plus importante est l'action du Caleffi XF, plus grande est la garantie de bon fonctionnement et d'efficacité des systèmes hydrauliques nouvelles génération comme les pompes à chaleur. La particularité du pot de décantation magnétique Caleffi XF est son double effet.
Le premier est effectué par une grille qui sépare les impuretés les plus grossières par collision, les amenant à se précipiter dans la grande chambre de collecte.
Le deuxième effet est fourni par un filtre de sortie de grande surface qui, grâce au maillage très fin, capture mécaniquement, dès le premier passage du fluide, toutes les particules de diamètre à partir de 0,16 mm.
Grâce à ce double effet, le CALEFFI XF est capable de capturer des particules deux fois plus petites que la plupart des filtres sur le marché qui ne sont généralement efficaces que pour les particules de plus de 0,4 à 0,5 mm. La purification est donc efficace et inchangée dans le temps.
Souvent, les filtres disponibles sur le marché ne garantissent pas la protection des composants à tous les stades du fonctionnement. Le CALEFFI XF, en revanche, élimine les particules d'impureté dès le premier passage, en maintenant son efficacité dans le temps.
Où installer le pot de décantation magnétique dans les installations de pompes à chaleur ?
Le Caleffi XF doit être installé en amont du générateur, sur le circuit de retour, afin de préserver son efficacité.
Le CALEFFI XF série 577 peut être monté aussi bien sur des petites que sur des moyennes installations grâce à sa large gamme de dimensions qui s’étend du ¾” au 2”.
Installation sur les tuyauteries horizontales et verticales
Le pot de décantation magnétique peut être installé sur les tuyauteries horizontales ou verticales sans modifier les caractéristiques fonctionnelles et de dynamique des fluides
Le corps du CALEFFI XF reste toujours à la verticale, seul le té de raccordement pivote pour connecter les raccordements à l'orientation des tuyaux.

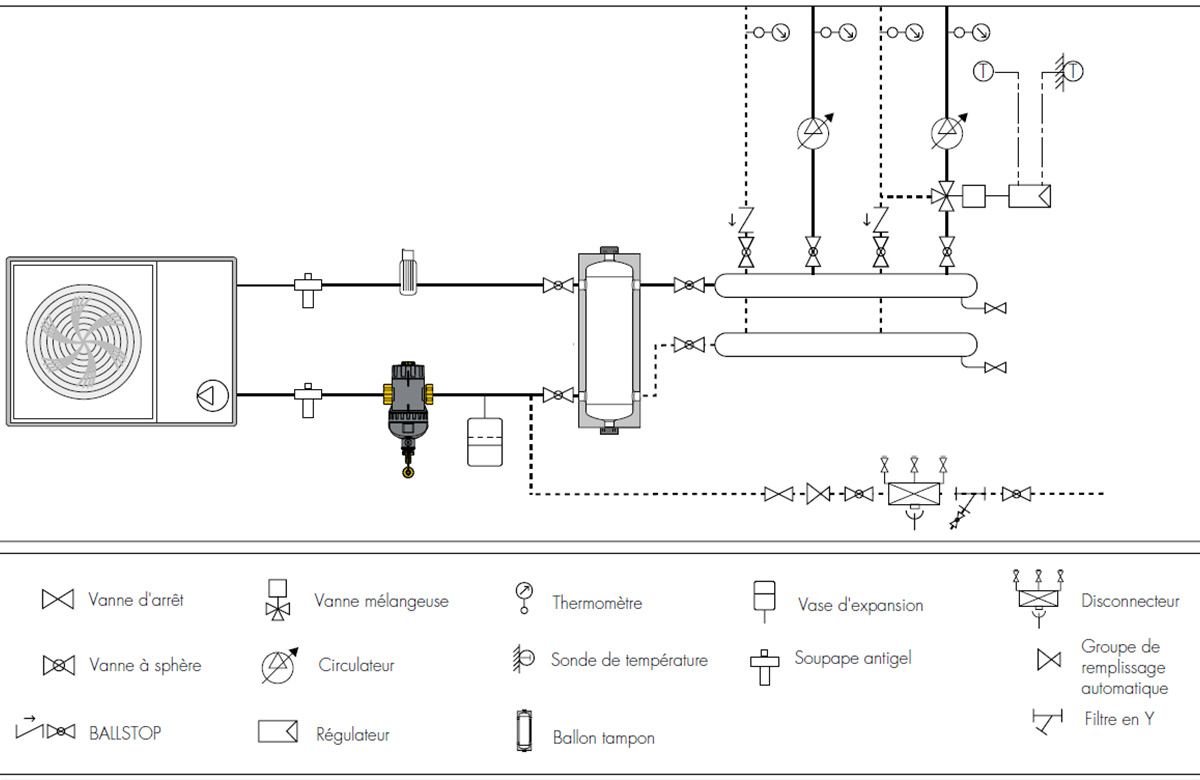

Exemple de schéma d'application d'un Caleffi XF
Comment nettoyer le filtre du pot de décantation Caleffi XF ?
Pour nettoyer la plupart des pots de décantation actuellement sur le marché, il est nécessaire de les isoler avec des vannes. Cette opération n'est pas nécessaire en installant le Caleffi XF, parce que ce pot de décantation magnétique avec filtre autonettoyant semi-automatique est doté d'un mécanisme de brosses internes qui élimine les impurtés de la maille filtrante sans devoir le demonter.
Voyons comment se déroule l'opération pas à pas :
Etapes de manutention du Caleffi XF
Pour éliminer les impuretés ferreuses attirées par l'aimant, il faut d'abord éteindre le circulateur du circuit et retirer l'aimant central pour leur permettre la décantation.
Ensuite, les impuretés peuvent être vidangées, avec le groupe de remplissage de l'installation ouvert.
Tourner la poignée supérieure dans le sens des aiguilles d'une montre pour procéder au nettoyage des mailles du filtre à l’aide des brosses internes. Pour obtenir un nettoyage complet, tourner quelques tours.
Une fois le nettoyage terminé, aligner l’indicateur de la poignée supérieure avec le repère présent sur le corps de l'appareil. Refermer le robinet de vidange et remettre l’installation en marche.
Dosage des additifs
Le CALEFFI XF peut également être utilisé comme point d'accès au circuit pour l'introduction d'additifs chimiques, si des vannes d'arrêt ont été installées en amont et en aval du pot de décantation avec filtre.
Puis-je bénéficier d'une aide financière pour l'installation d'un système de désembouage?
À l’initiative du SYNASAV (Syndicat National de la Maintenance et des Services en Efficacité Energétique) et du SYPRODEAU (Syndicat national des fabricants de produits chimiques de traitement et d'assainissement de l'eau ), une nouvelle fiche CEE (Certificat d'Economie d'Energie) vient d’être créée pour inciter les particuliers à faire faire cet acte essentiel au maintien des performances d’une installation de chauffage, à savoir : le désembouage. Elle s'applique aux bâtiments résidentiels situés en France métropolitaine et concerne le désembouage de l’ensemble du système de distribution par boucle d’eau d’une installation individuelle de chauffage dont la puissance thermique nominale est inférieure ou égale à 70 kW*.
* Le désembouage au sens de l’arrêté comporte les étapes successives suivantes :
- Rinçage à l’eau du système de distribution par boucle d’eau (général puis réseau par réseau) ;
- Injection d’un réactif désembouant et circulation selon le dosage et le temps de contact préconisés, avec l’utilisation d’une pompe de désembouage (général puis réseau par réseau; dans les deux sens de circulation) ;
- Rinçage des circuits à l’eau claire (général puis réseau par réseau) ;
- Vérification du filtre (ou pot à boues) existant et/ou installation d’un filtre sur le ou les circuits de retour au générateur, ainsi que l’injection d’un réactif inhibiteur au dosage préconisé.
C'est sur cette dernière étape que l'installation d'un Caleffi XF sur un réseau existant peut s'inscrire dans la démarche d'aide financière de la nouvelle fiche CEE désembouage. Pour le moment le montant exact de l'aide financière n'est pas connue mais le SYNASAV et SYPRODEAU travaillent avec les pouvoirs publics pour défendre la cause des économies d'énergie qui passe indubitablement par la qualité d'eau des réseaux de chauffage et donc par leur désembouage.
TÉLÉCHARGER LE MODE D'EMPLOI ET D'INSTALLATION DU CALEFFI XF
