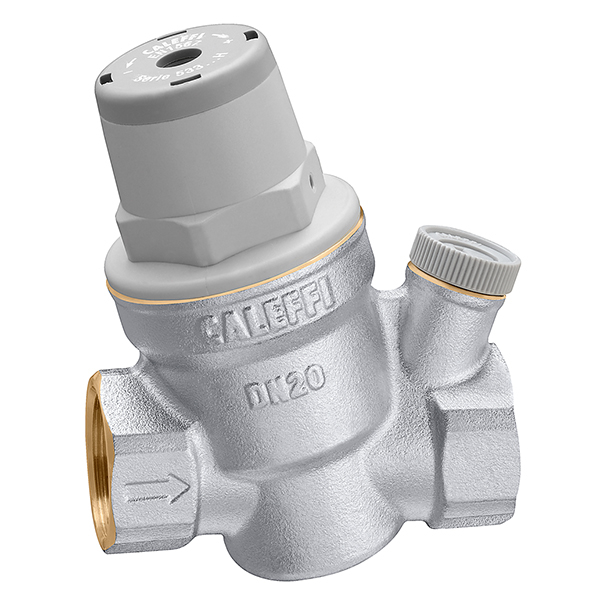

Reductor de presión inclinado.
Descripción del producto
Reductor de presión inclinado.
Cartucho y filtro sustituibles.Para alta temperatura.
Certificado según norma EN 1567.
Datos técnicos
Presión máxima aguas arriba:
16 bar
Rango de temperatura del fluido:
2–80 °C
Rango de regulación de presión:
1–5,5 bar
Acabado:
niquelado
Material:
latón resistente a la pérdida de zinc DR
Certificaciones
pdf
Planos y especificaciones
| Código de artículo | Conexión | DN | |
|---|---|---|---|
| 533441H LTC | DN 15 (cuerpo) | $$ data missing $$ | |
|
Planos en 2D
dwg
Compartir este archivo
Descargar este archivo
dxf
Compartir este archivo
Descargar este archivo
Modelos en 3D
igs
Compartir este archivo
Descargar este archivo
stp
Compartir este archivo
Descargar este archivo
Texto de licitación
CALEFFI, 533441H LTC.
Reductor de presión inclinado. Cartucho y filtro sustituibles.
Para alta temperatura. Certificado según norma EN 1567. Presión máxima aguas arriba: 16 bar. Rango de temperatura del fluido: 2–80 °C. Rango de regulación de presión: 1–5,5 bar. Acabado: niquelado. DN: DN 15 (cuerpo). Material: latón resistente a la pérdida de zinc DR.
SCIP code
496e20d9-4ae0-4a6f-96ac-e2ca5dd13d03
|
|||
| 533451H LTC | DN 20 (cuerpo) | $$ data missing $$ | |
|
Planos en 2D
dwg
Compartir este archivo
Descargar este archivo
dxf
Compartir este archivo
Descargar este archivo
Modelos en 3D
igs
Compartir este archivo
Descargar este archivo
stp
Compartir este archivo
Descargar este archivo
Texto de licitación
CALEFFI, 533451H LTC.
Reductor de presión inclinado. Cartucho y filtro sustituibles.
Para alta temperatura. Certificado según norma EN 1567. Presión máxima aguas arriba: 16 bar. Rango de temperatura del fluido: 2–80 °C. Rango de regulación de presión: 1–5,5 bar. Acabado: niquelado. DN: DN 20 (cuerpo). Material: latón resistente a la pérdida de zinc DR.
SCIP code
496e20d9-4ae0-4a6f-96ac-e2ca5dd13d03
|
|||
| 533461H LTC | G 1" (ISO 228-1) H |
DN 25 (cuerpo) | |
|
Planos en 2D
dwg
Compartir este archivo
Descargar este archivo
dxf
Compartir este archivo
Descargar este archivo
Modelos en 3D
igs
Compartir este archivo
Descargar este archivo
stp
Compartir este archivo
Descargar este archivo
Texto de licitación
CALEFFI, 533461H LTC.
Reductor de presión inclinado. Cartucho y filtro sustituibles.
Para alta temperatura. Certificado según norma EN 1567. Conexión: G 1" (ISO 228-1) H. Presión máxima aguas arriba: 16 bar. Rango de temperatura del fluido: 2–80 °C. Rango de regulación de presión: 1–5,5 bar. Acabado: niquelado. DN: DN 25 (cuerpo). Material: latón resistente a la pérdida de zinc DR.
SCIP code
496e20d9-4ae0-4a6f-96ac-e2ca5dd13d03
|
|||
