Elektronisches Thermostat-Regelsystem fuer Heizkoerper
Drahtloses System

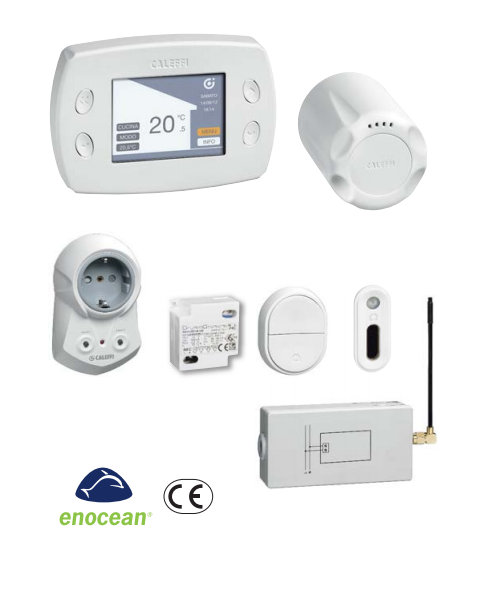

Das funkbasierte Regelsystem besteht aus:
- Zentraleinheit fuer Einzelraumregelung Artikelnr. 210100
- elektronischer Thermostatkopf fuer Heizkoerperventil Artikelnr. 210510
- Raumtemperaturfuehler (optional) Artikelnr. 210001
Die Zentraleinheit steuert die Temperatur der unterschiedlichen Raeumen durch Ansteuerung der auf den Ventilen der einzelnen Heizkoerper installierten elektronischen Thermostatkoepfe. Die tatsaechliche Temperatur wird von den Raumfuehlern oder von den in den Thermostatkoepfen integrierten Fuehlern erfasst. Abhaengig von den eningestellten Temperaturparametern sendet die Zentraleinheit ein modulierendes Oeffungs- oder Schliesssignal zu den Stellantrieben und schaltet den Kessel somit an oder aus. Die Stellantriebe werden ueber Funk gesteuert. Installation mittels Schnellkupplung mit Adapter.
Betrieb des drahtlosen Thermostat-Regelsystems
Die Zentraleinheit verwaltet die Temperatur der verschiedenen Raeumen durch Steuerung der auf den Ventilen der einzelnen Heizkoerper installierten elektronischen Stellantriebe. Der im elektronischen Thermostatkopf integrierte Temperatursensor kommuniziert die in der betreffenden Zone gemessene Temperatur der Zentraleinheit, sodass diese die Oeffnung der Heizkoerperventile in der Zone regelt. Die gemessene Temperatur ist der Durchschnitt aller gemessenen Temperaturen in der Umgebung. Der Zentraleinheit ist ausgestattet mit einem eigenen Temperatursensor, welcher genutzt wird, wenn es entweder keine anderen Sensoren gibt oder bei einem Ausfall dieser. Die maximale Funkreichweite im Gebaeude ohne bedeutende Hindernisse (wie zum Beispiel dicke Betonwaende, Metalltueren oder –trennwaende etc.) betraegt ca. 30 m. Bei schlechter Signalqualitaet, installieren Sie bitte einen oder mehr Signalverstaerker (Artikelnummer 210010 oder 210011). Die Zentraleinheit kann bis zu 8 Zonen verwalten, in denen jeweils maximal 4 Stellantriebe angesteuert werden koennen (es koennen somit bis zu 32 Stellantriebe verwaltet werden).
