Serie 5350..H

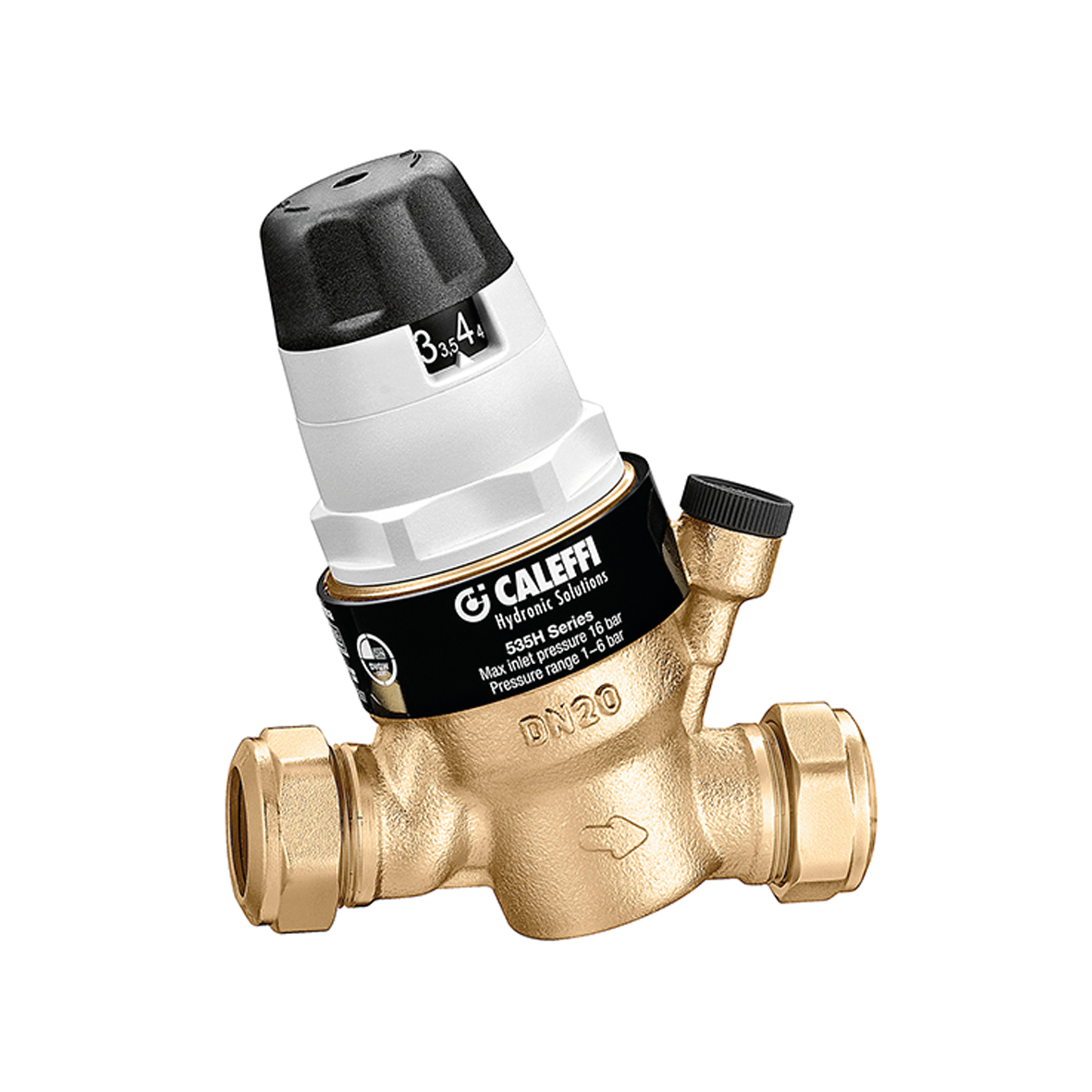

Druckminderer mit entnehmbarer Monoblock-Kartusche.

Gehe zu
Hohe Auflösung herunterladen

Produktbeschreibung

Druckminderer mit entnehmbarer Monoblock-Kartusche.
Zertifiziert nach EN 1567.
Mit Druckregelungsskala für manuelle Einstellung.
Für hohe Temperaturen.

Technische Daten

Maximaler Vordruck: 16 bar
Mittlerer Temperaturbereich: 2–80 °C
Einstelldruckbereich: 1–6 bar
Material: entzinkungsbeständiges Messing DR "bleiarm"
Low Lead

Zertifizierungen

DVGW DIN CERT
KIWA
WRAS
HY-CERT
ACS
SVGW
PZH

Zeichnungen und Spezifikationen

Artikelnummer Verbindung
2D-Zeichnungen
Herunterladen
Herunterladen
3D-Modelle
Ausschreibungstext
Druckminderer mit entnehmbarer Monoblock-Kartusche. Zertifiziert nach EN 1567. Mit Druckregelungsskala für manuelle Einstellung. Für hohe Temperaturen. Verbindung: Ø 15, Kupferrohrverbindungen. Maximaler Vordruck: 16 bar. Mittlerer Temperaturbereich: 2–80 °C. Einstelldruckbereich: 1–6 bar. Material: entzinkungsbeständiges Messing DR "bleiarm".
2D-Zeichnungen
Herunterladen
Herunterladen
3D-Modelle
Ausschreibungstext
Druckminderer mit entnehmbarer Monoblock-Kartusche. Zertifiziert nach EN 1567. Mit Druckregelungsskala für manuelle Einstellung. Für hohe Temperaturen. Verbindung: Ø 22, Kupferrohrverbindungen. Maximaler Vordruck: 16 bar. Mittlerer Temperaturbereich: 2–80 °C. Einstelldruckbereich: 1–6 bar. Material: entzinkungsbeständiges Messing DR "bleiarm".
2D-Zeichnungen
Herunterladen
Herunterladen
3D-Modelle
Ausschreibungstext
Druckminderer mit entnehmbarer Monoblock-Kartusche. Zertifiziert nach EN 1567. Mit Druckregelungsskala für manuelle Einstellung. Für hohe Temperaturen. Verbindung: Ø 28, Kupferrohrverbindungen. Maximaler Vordruck: 16 bar. Mittlerer Temperaturbereich: 2–80 °C. Einstelldruckbereich: 1–6 bar. Material: entzinkungsbeständiges Messing DR "bleiarm".
